Anbohrgerät für Fernwärmekugelhähne Böhmer
- Bauart geprüft, TÜV A 297-13
- zum Aufschrauben, einschl. Dichtungen
- für Bohrungen Ø 17 mm bis Ø 95 mm
- für glatte Bohrstangen Ø 13 mm und 11 mm A-VK
- max. Arbeitsdruck = 20 bar
- max.Arbeitstemperatur = 200°C
- für Hand- und Motorantrieb
Produktbeschreibung
Das Anbohrsystem dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 100, in Verbindung mit einem Böhmer-Fernheizkugelhahn.
Funktionsbeschreibung

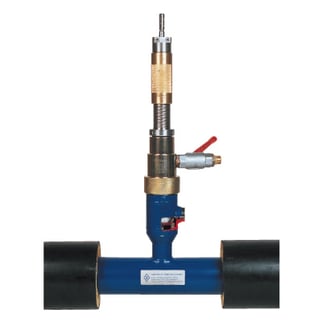

Das Anbohrgerät wird mit dem Adapter verschraubt und auf den Fernheizkugelhahn aufgeschraubt. Über die Bohrstange wird die Drehbewegung des Schneidwerkzeuges erzeugt. Der Vorschub wird über die Vorschubbuchse des Anbohrgerätes (Oberteil) oder über die Vorschubspindel des Vorschubbügels gegeben.

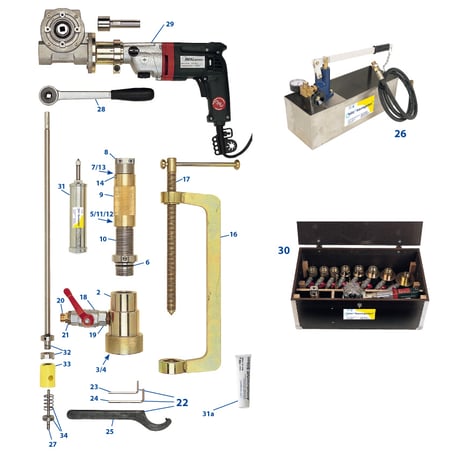

Komponenten und Ersatzteile
| Bild | Produkt | Artikelnummer |
|
1 |
Anbohrgerät für Fernwärmekugelhähne |
7270000 |
| 2 |
Adapter DN 20, für Bohrung Ø 17 mm |
7270320 |
| Adapter DN 25, für Bohrung Ø 22 mm | 7270325 | |
| Adapter DN 32, für Bohrung Ø 30 mm | 7270332 | |
| Adapter DN 40, für Bohrung Ø 37 mm | 7270340 | |
| Adapter DN 50, für Bohrung Ø 46 mm | 7270350 | |
| Adapter DN 65, für Bohrung Ø 64 mm | 7270365 | |
| Adapter DN 80, für Bohrung Ø 76 mm | 7270380 | |
| Adapter DN 100, für Bohrung Ø 95 mm | 7270400 | |
| 3 | Dichtring-Viton, für Adapter DN 20 | 7270710 |
| Dichtring-Viton, für Adapter DN 25 | 7270711 | |
| Dichtring-Viton, für Adapter DN 32 | 7270712 | |
| Dichtring-Viton, für Adapter DN 40 | 7270713 | |
| Dichtring-Viton, für Adapter DN 50 | 7270714 | |
| Dichtring-Viton, für Adapter DN 65 | 7270715 | |
| Dichtring-Viton, für Adapter DN 80 | 7270716 | |
| Dichtring-Viton, für Adapter DN 100 | 7270717 | |
| 4 | O-Ring bis 140 °C, für Adapter DN 20 | 7270802 |
| O-Ring bis 140 °C, für Adapter DN 25 | 7270803 | |
| O-Ring bis 140 °C, für Adapter DN 32 | 7270804 | |
| O-Ring bis 140 °C, für Adapter DN 40 | 7270805 | |
| O-Ring bis 140 °C, für Adapter DN 50 | 7270806 | |
| O-Ring bis 140 °C, für Adapter DN 65 | 7270807 | |
| O-Ring bis 140 °C, für Adapter DN 80 | 7270808 | |
| O-Ring bis 140 °C, für Adapter DN 100 | 7270809 | |
| 5 |
O-Ring bis 140 °C, f. Anbohrständer (2 Stk) |
7270912 |
| 6 |
O-Ring bis 140 °C, f. Anbohrständer (2 Stk) |
7360844 |
| 7 |
Buchse aus VA |
7270110 |
| 8 |
Spannklaue mit Spannschrauben |
7270012 |
| 9 |
Vorschubbuchse aus Messing |
7270030 |
| 10 |
Unterteil aus Edelstahl ohne Dichtungen |
7270021 |
| 11 |
Stützring (2 x erforderlich) |
7270015 |
| 12 |
Stopfbuchsverschraubung |
7270014 |
| 13 |
Axiallager |
7270140 |
| 14 |
Fettnippel |
7260150 |
| 15 |
Bügel, komplett |
7270940 |
| 16 |
Bügel, lose |
7270939 |
| 17 |
Spindel, lose |
7270010 |
| 18 |
Kugelhahn ¾" (gilt für alle Adapter) |
7270230 |
| 19 |
Doppelnippel Ms ¾" (gilt für alle Adapter) |
7370231 |
| 20 |
Doppelnippel Ms 1/2" (gilt für alle Adapter) |
7270231 |
| 21 |
Red-Stück Ms ¾" x ½" (gilt für alle Adapter) |
7270232 |
| 22 |
Werkzeugsatz |
7270801 |
| 23 |
Inbusschlüssel 4 mm |
7370112 |
| 24 |
Inbusschlüssel 5 mm |
7119595 |
| 25 |
Hakenschlüssel 58-62 mm, mit Zapfen |
7260165 |
| 26 |
Handprüfpumpe |
7786100 |
| 27 |
Zentrierbohrer |
7328270 |
| 28 |
Knarre |
7301512 |
| 29 |
Elektroantrieb mit 11 mm VK.-Aufnahme |
7270901 |
| o.Abb. |
Druckluftmotor mit 11 mm VK.-Aufnahme |
7230900 |
| 30 |
Transportkasten aus Holz (ohne Inhalt) Masse: 800 x 440 x 310 mm (max. Bohrstangelänge 665 mm) |
7270990 |
| 31 |
Kolbenstosspresse zum Fetten des Kugellagers (inkl. Fett) |
7745110 |
| 31a |
Armaturenfett Silikon, Tube 100g |
7370994 |
| 32 |
Bohrstangen |
s. Bohrstangen |
| 33 |
Sägekranzfräser |
s. Schneid- werkzeuge |
| 34 |
Magnet mit Feder |
