Absperrblasen
Gas-Absperrblase mit Rugby-Hülle aus Nylon, Manometer und Absperrhahn mit Schlauchtülle
- mit antistatischer Kunststoffhülle
- optional mit Vorrichtung zur Messung des Leitungsdrucks
Dürfen nur in Notsituationen beim Tragen der kompletten PSA (Persönliche Schutzausrüstung) zum Einsatz kommen, da der Gebrauch einen unkontrollierten Gasaustritt und ein Arbeitsverfahren mit erhöhter Gefährdung darstellt!

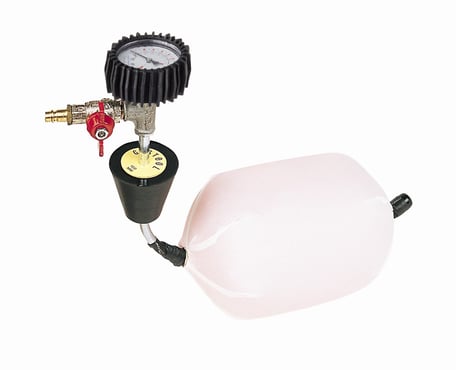

Gas-Hand-Absperrblase mit antistatischer Kunststoffhülle

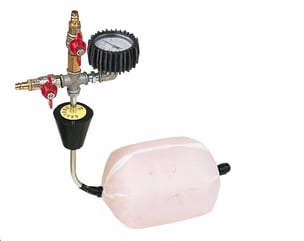

Gas-Hand-Absperrblase mit antistatischer Kunststoffhülle und Vorrichtung zur Messung des Leitungsdrucks
| Dimension | Mindest-Bohrdurchmesser Ø | Artikelnummer |
| DN 50 | 31 mm | 7780101 |
| DN 65 | 31 mm | 7780102 |
| DN 80 | 36 mm | 7780103 |
| DN 100 | 36 mm | 7780104 |
| DN 125 | 36 m | 7780105 |
| DN 150 | 36 mm | 7780106 |
| DN 175 | 45 mm | 7780107 |
| DN 200 | 45 mm | 7780108 |
| DN 250 | 45 mm | 7780110 |
| DN 300 | 59 mm | 7780112 |
| DN 325 | 72 mm | 7780113 |
| DN 350 | 72 mm | 7780114 |
| DN 400 | 72 mm | 7780116 |
| DN 450 | 90 mm | 7780018 |
| DN 500 | 90 mm | 7780020 |
| DN 550 | 90 mm | 7780022 |
| DN 600 | 115 mm | 7780024 |
| DN 700 | 115 mm | 7780028 |
| DN 800 | 115 mm | 7780032 |
| DN 900 | 140 mm | 7780036 |
| DN 1000 | 140 mm | 7780040 |
| Dimension | Mindest-Bohrdurchmesser Ø | Artikelnummer |
| DN 80 | 36 mm | 7780403 |
| DN 100 | 36 mm | 7780404 |
| DN 125 | 36 m | 7780405 |
| DN 150 | 36 mm | 7780405 |
| DN 200 | 45 mm | 7780408 |
| DN 250 | 45 mm | 7780410 |
| DN 300 | 59 mm | 7780412 |
| DN 350 | 72 mm | 7780414 |
| DN 400 | 72 mm | 7780416 |
Ersatzteile
| Produkt | Artikelnummer |

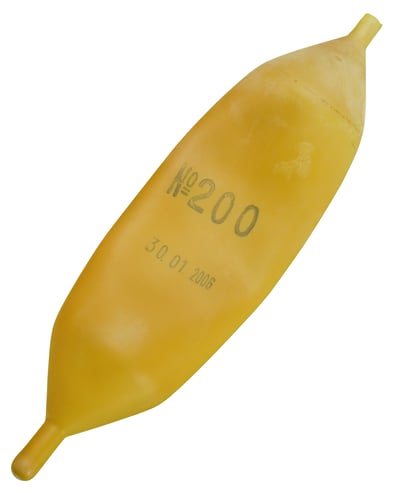

| Lose Gummiblase | |
| Nr. 0 für DN 50 + 63 | 7781201 |
| Nr. 1 für DN 80 | 7781203 |
| Nr. 2 für DN 100 + 125 | 7781204 |
| Nr. 3 für DN 150 + 175 | 7781206 |
| Nr. 5 für DN 200 + 225 | 7781208 |
| Nr. 7 für DN 250 | 7781210 |
| Nr. 8 für DN 300 + 325 | 7781212 |
| Nr. 10 für DN 350 | 7781214 |
| Nr. 12 für DN 400 | 7781216 |
| Nr. M8 für DN 450 + 600 | 7781220 |
| Nr. M10 für DN 650 + 700 | 7781228 |
| Nr. M12 für DN 750 + 800 | 7781236 |
| Nr. M12 für DN 900 | 7781238 |
| Nr. M12 für DN 1000 | 7781240 |
| Grössere Blasen auf Anfrage lieferbar! |
| Produkt | Artikelnummer |

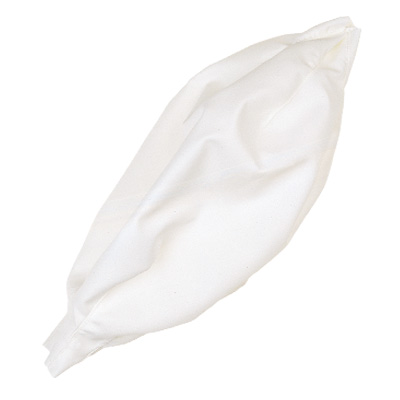

| Lose Rugby-Hülle aus Nylon | |
| DN 50 | 7782301 |
| DN 65 | 7782302 |
| DN 80 | 7782303 |
| DN 100 | 7782304 |
| DN 125 | 7782305 |
| DN 150 | 7782306 |
| DN 175 | 7782307 |
| DN 200 | 7782308 |
| DN 225 | 7782309 |
| DN 250 | 7782310 |
| DN 300 | 7782312 |
| DN 325 | 7782313 |
| DN 350 | 7782314 |
| DN 400 | 7782316 |
| Lose Rundnaht-Hülle aus Terylen | |
| DN 450 | 7782218 |
| DN 500 | 7782220 |
| DN 600 | 7782224 |
| DN 700 | 7782228 |
| DN 800 | 7782232 |
| DN 900 | 7782236 |
| DN 1000 | 7782240 |
| Grössere Hüllen auf Anfrage lieferbar! |

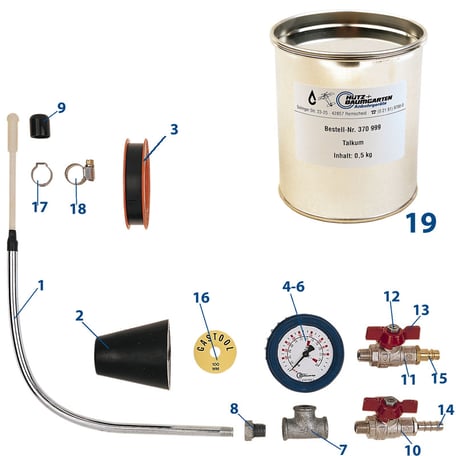

| Bild | Produkt | Artikelnummer |
| 1 |
Rohr Unit |
|
| DN 65 | 7781302 | |
| DN 80 | 7781303 | |
| DN 100 | 7781304 | |
| DN 125 | 7781305 | |
| DN 150 | 7781306 | |
| DN 200 | 7781308 | |
| DN 250 | 7781310 | |
| DN 300 | 7781312 | |
| DN 400 | 7781316 | |
| DN 500 | 7781320 | |
| 2 | Gummikegel für Handblasen | |
| für DN 50-65 (48x26x10) | 7780503 | |
| für DN 80-250 (66x35x10) | 7780504 | |
| für DN 300-400 (100x64x10) | 7780508 | |
| für DN 450-500 (119x72x14) | 7780510 | |
| für DN 600-700 (150x87x21) | 7780532 | |
| für DN 900-1000 (176x117x21) | 7780540 | |
| 3 | Klebeband (reicht für ca. 8 Blasenreparat. | 7781002 |
| 4 | Manometer + Manometerschutz | 7781003 |
| 5 | Manometer, lose | 7360826 |
| 6 | Schutzkappe, lose | 7781118 |
| 7 | T-Stück ¼" | 7781013 |
| 8 | Redstück ¼"AG x ⅛"IG | 7781014 |
| 9 | Unit Schutzkappe 20 mm | 7781008 |
| 10 | Kugelhahn ¼", Normal-Tülle | 7781006 |
| 11 | Kugelhahn ¼", MDS-Tülle | 7781019 |
| 12 | Mutter für Griff | 7781017 |
| 13 | Griff für ¼" Kugelhahn | 7781016 |
| 14 | Normal-Tülle | 7781018 |
| 15 | MDS-Tülle | 7781020 |
| 16 | Platte mit Abmessung | |
| für DN 50 | 7781401 | |
| für DN 65 | 7781402 | |
| für DN 80 | 7781403 | |
| für DN 100 | 7781404 | |
| für DN 125 | 7781405 | |
| für DN 150 | 7781406 | |
| für DN 200 | 7781408 | |
| für DN 250 | 7781410 | |
| für DN 300 | 7781412 | |
| für DN 350 | 7781414 | |
| für DN 400 | 7781416 | |
| 17 | 1-Ohr-Klemme Ø 10 mm | 7781001 |
| 18 | 1-Ohr-Klemme Ø 16 mm | 7781011 |
| 19 | Talkum, 0,5 kg | 7370999 |
MDS-Hand-Absperrblase mit Manometer und Absperrhahn mit Schlauchtülle
- mit gewebeverstärkter Gummiblase
-
Die Grössenangabe der MDS-Blase muss dem Rohrinnendurchmesser entsprechen!
-
MDS-Blasen sind aus technischen und wirtschaftlichen Gründen nicht reparabel!
-
Grössere Blasen auf Anfrage lieferbar
- Einsetzbar für Abwasser, Fernwärme, Gas, Wasser und Petrochemie
Dürfen im Gasbereich nur in Notsituationen beim Tragen der kompletten PSA (Persönliche Schutzausrüstung) zum Einsatz kommen, da der Gebrauch einen unkontrollierten Gasaustritt und ein Arbeitsverfahren mit erhöhter Gefährdung darstellt!
MDS-Hand-Absperrblase mit Manometer und Absperrhahn mit Schlauchtülle

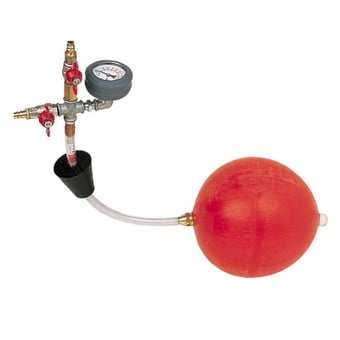

MDS-Hand-Absperrblase mit Vordruckmessung, Manometer und Absperrhahn mit Schlauchtülle
| Dimension | Mindest-Bohrdurchmesser Ø | Artikelnummer |
| 60-80 mm | 50 mm | 7780703 |
| 80-120 mm | 50 mm | 7780704 |
| 120-170 mm | 50 mm | 7780706 |
| 140-215 mm | 50 mm | 7780708 |
| 190-270 mm | 72 mm | 7780710 |
| 240-315 mm | 72 mm | 7780712 |
| 300-400 mm | 90 mm | 7780716 |
| 450-600 mm | 115 mm | 7780720 |
| 600-800 mm | 140 mm | 7780732 |
| 800-1000 mm | 190 mm | 7780740 |
| Dimension | Mindest-Bohrdurchmesser Ø | Artikelnummer |
| 60-80 mm | 50 mm | 7780803 |
| 80-120 mm | 50 mm | 7780804 |
| 120-170 mm | 50 mm | 7780806 |
| 140-215 mm | 50 mm | 7780808 |
| 190-270 mm | 72 mm | 7780810 |
| 240-315 mm | 72 mm | 7780812 |
| 300-400 mm | 90 mm | 7780816 |
| 450-600 mm | 115 mm | 7780820 |

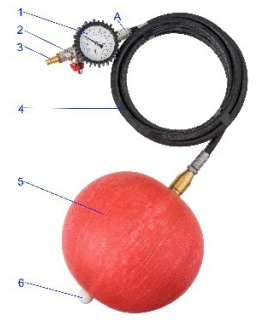

MDS-Kanal-Absperrblase mit 3 m Schlauch, Manometer und Absperrhahn mit Schlauchtülle
- mit gewebeverstärkter Gummiblase
-
Die Grössenangabe der MDS-Blase muss dem Rohrinnendurchmesser entsprechen!
-
MDS-Blasen sind aus technischen und wirtschaftlichen Gründen nicht reparabel!
-
Grössere Blasen oder längere Füllschläuche auf Anfrage lieferbar
- Einsetzbar für Abwasser, Fernwärme, Gas, Wasser und Petrochemie
- Für Sperrdrücke 1 bar, 4 bar und 10 bar
Dürfen im Gasbereich nur in Notsituationen beim Tragen der kompletten PSA (Persönliche Schutzausrüstung) zum Einsatz kommen, da der Gebrauch einen unkontrollierten Gasaustritt und ein Arbeitsverfahren mit erhöhter Gefährdung darstellt!
MDS-Kanal-Absperrblase bis 1 bar Leitungsdruck (Füllmedium 2.5 bar Luft)
MDS-Kanal-Absperrblase bis 4 bar Leitungsdruck (Füllmedium 10 bar Wasser)
MDS-Kanal-Absperrblase bis 10 bar Leitungsdruck (Füllmedium 25 bar Wasser)
| Dimension | Artikelnummer |
| 60-80 mm | 7780911 |
| 80-120 mm | 7780912 |
| 120-170 mm | 7780913 |
| 140-215 mm | 7780914 |
| 190-270 mm | 7780915 |
| 240-315 mm | 7780916 |
| 300-400 mm | 7780917 |
| 450-600 mm | 7780918 |
| 600-800 mm | 7780919 |
| 800-1000 mm | 7780920 |
| 1000-1200 mm | 7780921 |
| Dimension | Artikelnummer |
| 60-80 mm | 7780991 |
| 80-120 mm | 7780942 |
| 120-170 mm | 7780943 |
| 140-215 mm | 7780944 |
| 190-270 mm | 7780945 |
| 240-315 mm | 7780946 |
| 300-400 mm | 7780947 |
| 450-600 mm | 7780948 |
| 600-800 mm | 7780949 |
| 800-1000 mm | 7780950 |
| 1000-1200 mm | 7780951 |
| Dimension | Artikelnummer |
| 60-80 mm | 7780991 |
| 80-120 mm | 7780992 |
| 120-170 mm | 7780993 |
| 140-215 mm | 7780994 |
| 190-270 mm | 7780995 |
| 240-315 mm | 7780996 |
| 300-400 mm | 7780998 |
| 450-600 mm | 7780998 |
| 600-800 mm | 7780999 |
Ersatzteile
| Bild | Produkt | Artikelnummer |
| 1 | ||
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||

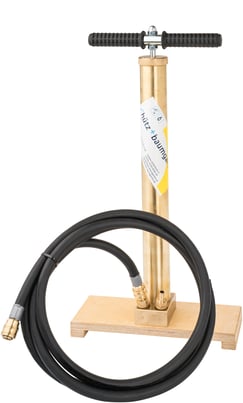

Blasenpumpe
| Produkt | Artikelnummer |
| Blasenpumpe mit Schnellkupplung exkl. Schlauch | 7781060 |
| zum Befüllen und Vakuumieren der Blasen | |
| Schlauch 3 m komplett mit beidseitig | 7781040 |
| MDS-Schnellkupplung |

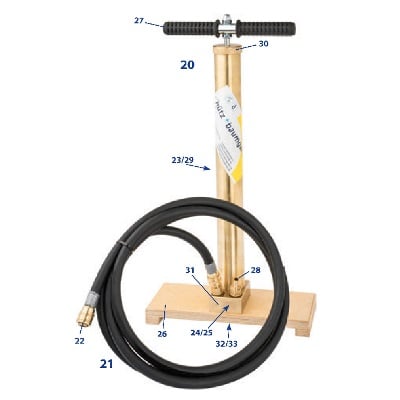

Ersatzteile
| Bild | Produkt | Artikelnummer |
| 20 | Grosse Blasenpumpe | 7781060 |
| 21 | Schlauch mit Schnellkupplungen, 3m lang | 7781040 |
| 22 | Schnellverschlusskupplung MDS | 7781041 |
| 23 | O-Ring 36x5 mm (innenliegend) | 7781081 |
| 2x erforderlich (ab 2019) | ||
| O-Ring 40x3 mm (innenliegend) | 7781080 | |
| 2x erforderlich (bis 2018) | ||
| 24 | Ventilfeder, 2x erforderlich | 7781075 |
| 25 | Kugel, Ø 15 mm, 2x erforderlich | 7781015 |
| 26 | Holzbrett | 7781065 |
| 27 | Stahlgriff mit Gummischutz | 7781071 |
| 28 | Ventilnippel | 7781085 |
| 29 | Kolben mit O-Ringen | 7781090 |
| 30 | Ms-Verschraubung zu Blasenpumpe | 7781096 |
| 31 | Ventilblock | 7781086 |
| 32 | Inbusschraube M6x25, 2x erforderlich | 7781087 |
| 33 | Unterlegscheibe, 2x erforderlich | 7781088 |
