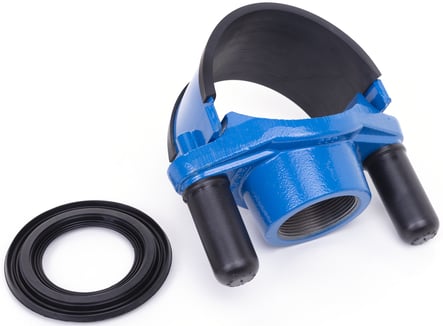

Anbohrschelle für Guss- und Stahlrohr
- Anschluss-Stück: EN-GJS-400-15
- O-Ring oder Keildichtung lieferbar
-
- Gas PN 5 NBR
- Wasser PN 16 EPDM bis 60°C dauerhaft
- DN 80 - 300
- Innengewinde Rp 1"IG - 2"IG
- Blaue EKB-Beschichtung
- Nirobandbügel 80 mm breit, 1.5 mm stark
- Mit Verstärkungslaschen 20 x 5 mm und Profilgummieinlage
- Gewindebolzen: V2A
- Muttern: V4A Gleitmo beschichtet
- Nirobandbügel gleicht Durchmessertoleranzen bei Guss-/Stahlrohr aus
- Gewindeschutzkappen
- Typenschild mit Produktdaten und Anzugsdrehmoment
- Flachbügel in verzinkt und Edelstahl ebenfalls lieferbar
Unsere Anbohrschelle hat für den Anwender enorme Vorteile für eine sichere Montage mit einer späteren Anbohrung der Gas- oder Wasserleitung. Die Dichtung im Dichtungssitz kann sich nicht in den Anbohrbereich verschieben. Dadurch wird diese beim Anbohrvorgang weder beschädigt, noch wird der spätere Medienfluss behindert. Der einzigartige Nirobandbügel mit seiner markanten Breite verhindert ein Verdrehen der Enden. Die Profilgummieinlage garantiert eine optimale Anlagefläche und schütz vor elektrochemischer Korrosion. Die zu empfehlende Keildichtung sorgt für einen noch besseren Anpressdruck am Rohr und verhindert Ablagerungen zwischen Schellenkörper und Dichtung. Der Dichtwerkstoff ist nach der DIN EN 549 und der DVGW VP 406-A 7 geprüft und zugelassen.
| Artikelnummer | Innengewinde | EPDM | Rohrdimension |
Dichtung |
Innengewinde | Artikelnummer |
|
1613080 (FB) 1623080 (NB) 1614080 (FB) 1624080 (NB) 1615080 (FB) 1625080 (NB) |
1¼", DN 32
1½", DN 40 2", DN 50 |
EPDM |
DN 80, Øa 89-102 mm |
NBR |
1¼", DN 32
1½", DN 40
2", DN 50 |
1613082 (FB) 1623082 (NB) 1614082 (FB) 1624082 (NB) 1615082 (FB) 1625082 (NB) |
|
1613100 (FB) 1623100 (NB) 1614100 (FB) 1624100 (NB) 1615100 (FB) 1625100 (NB) |
1¼", DN 32
1½", DN 40
2", DN 50 |
EPDM | DN 100, Øa 108-124 mm | NBR |
1¼", DN 32
1½", DN 40 2", DN 50 |
1613102 (FB) 1623102 (NB) 1614102 (FB) 1624102 (NB) 1615102 (FB) 1625102 (NB) |
|
1613125 (FB) 1623125 (NB) 1614125 (FB) 1624125 (NB) 1615125 (FB) 1625125 (NB) |
1¼", DN 32
1½", DN 40 2", DN 50 |
EPDM | DN 125, Øa 133-150 mm | NBR |
1¼", DN 32
1½", DN 40 2", DN 50 |
1613127 (FB) 1623127 (NB) 1614127 (FB) 1624127 (NB) 1615127 (FB) 1625127 (NB) |
|
1623150 (NB) 1624150 (NB) 1625150 (NB) |
1¼", DN 32 1½", DN 40 2", DN 50 |
EPDM | DN 150, Øa 153-163 mm | NBR |
1¼", DN 32 1½", DN 40 2", DN 50 |
1623152 (NB) 1624152 (NB) 1625152 (NB) |
|
1613150 (FB) 1623150 (NB) 1614150 (FB) 1624150 (NB) 1615150 (FB) 1625150 (NB) |
1¼", DN 32
1½", DN 40
2", DN 50 |
EPDM | DN 150, Øa 168-184 mm | NBR |
1¼", DN 32
1½", DN 40
2", DN 50 |
1613152 (FB) 1623152 (NB) 1614152 (FB) 1624152 (NB) 1615152 (FB) 1625152 (NB) |
|
1613200 (FB) 1623200 (NB) 1614200 (FB) 1624200 (NB) 1615200 (FB) 1625200 (NB) |
1¼", DN 32
1½", DN 40
2", DN 50 |
EPDM | DN 200, Øa 208-238 mm | NBR |
1¼", DN 32
1½", DN 40
2", DN 50 |
1613202 (FB) 1623202 (NB) 1614202 (FB) 1624202 (NB) 1615202 (FB) 1625202 (NB) |
|
1613250 (FB) 1623250 (NB) 1614250 (FB) 1624250 (NB) 1615250 (FB) 1625250 (NB) |
1¼", DN 32
1½", DN 40
2", DN 50 |
EPDM | DN 250, Øa 264-290 mm | NBR |
1¼", DN 32
1½", DN 40
2", DN 50 |
1613252 (FB) 1623252 (NB) 1614252 (FB) 1624252 (NB) 1615252 (FB) 1625252 (NB) |
|
1613300 (FB) 1623300 (NB) 1614300 (FB) 1624300 (NB) 1615300 (FB) 1625300 (NB) |
1¼", DN 32
1½", DN 40
2", DN 50 |
EPDM | DN 300, Øa 306-330 mm | NBR |
1¼", DN 32
1½", DN 40
2", DN 50 |
1613302 (FB) 1623302 (NB) 1614302 (FB) 1624302 (NB) 1615302 (FB) 1625302 (NB) |
| FB=Flachbügel verzinkt, NB=Nirobandbügel Edelstahl | ||||||
