Bohrstangen
Im Folgenden finden Sie die möglichen Bohrstangen mit unterschiedlichen Durchmessern und Längen zu den verschiedenen Anbohrgeräten und Anbohrsystemen.
Alle Bohrstangen sind gegen Aufpreis auch in Edelstahl lieferbar.
Bohrstangen für Fernwärmeanbohrgerät
| Produkt | Artikelnummer |
|
Ø 13 mm, ½"-20 UNF AG, 11 mm A-VK, 470 mm lang, für Sägekranzfräser Ø 17 mm |
7270730 |
|
Ø 13 mm, ½"-20 UNF AG, 11 mm A-VK, 472 mm lang, für Sägekranzfräser Ø 22-30 mm |
7270740 |
|
Ø 13 mm, ⅝"-20 UNF AG, 11 mm A-VK, 540 mm lang, für Sägekranzfräser Ø 37-64 mm |
7270750 |
|
Ø 13 mm, ⅝"-20 UNF AG, 11 mm A-VK, 600 mm lang, für Sägekranzfräser Ø 76-95 mm |
7270760 |
Bohrstangen für Säulenanbohrständer
| Bild | Produkt | Artikelnummer |

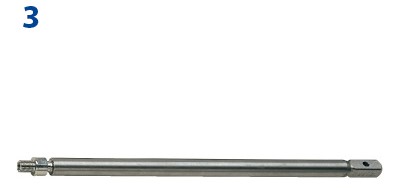

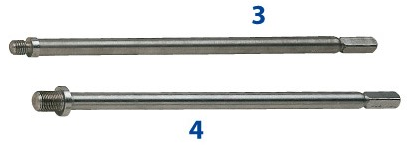

| 3 |
Ø 14 mm, M 12 AG, 11 mm A-VK, 300 mm lang |
7302742 |
|
Ø 14 mm, M 12 AG, 11 mm A-VK, 350 mm lang |
7302741 | |
| 4 |
Ø 14 mm, G ⅜″ AG , 11 mm A-VK, 300 mm lang |
7302740 |

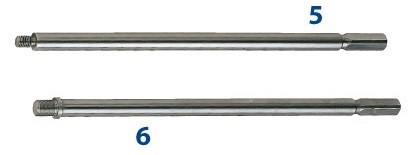

| 5 |
Ø 18 mm, M 12 AG, 15 mm A-VK, 380 mm lang |
7308625 |
| 6 |
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 335 mm lang |
7308720 |
|
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 380 mm lang |
7308725 | |
|
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 400 mm lang |
7308730 | |
|
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 460 mm lang |
7308735 | |
|
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 500 mm lang |
7308740 | |
|
Ø 18 mm, G ⅜″ AG , 15 mm A-VK, 600 mm lang |
7308750 |
Bohrstangen für Perfekt 3 und Säulenanbohrständer
inkl. Doppelnippel 7409820 Ww ¾″ AG x G ⅜″ AG x M 12 IG
für Zentrierbohrer

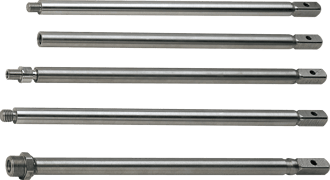

| Bild | Produkt | Artikelnummer |

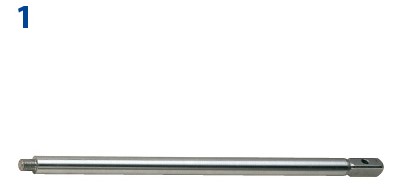

| 1 | Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 320 mm | 7123006 |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 450 mm | 7123009 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 500 mm | 7123050 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 600 mm | 7123060 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 720 mm | 7123001 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 800 mm | 7123080 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 900 mm | 7123090 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 1000 mm | 7123100 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 1200 mm | 7123120 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 1400 mm | 7123140 | |

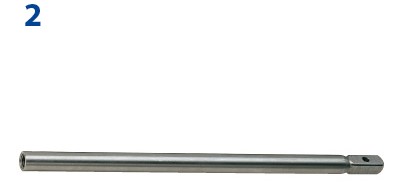

| 2 | Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 465 mm | 7123051 |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 555 mm | 7080922 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 580 mm | 7123065 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 700 mm | 7123003 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 830 mm | 7123086 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 980 mm | 7123101 | |
| 3 | Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 500 mm | 7123052 |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 590 mm | 7080991 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 615 mm | 7123066 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 735 mm | 7123002 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 865 mm | 7123087 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 1015 mm | 7123102 | |

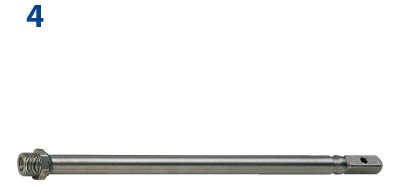

| 4 | Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 320 mm lang | 7142006 |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 480 mm lang | 7142009 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 600 mm lang | 7142060 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 720 mm lang | 7142001 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 800 mm lang | 7142080 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 900 mm lang | 7142090 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1000 mm lang | 7142100 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1200 mm lang | 7142120 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1400 mm lang | 7142140 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1600 mm lang | 7142160 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1800 mm lang | 7142180 |
Bohrstangen für Perfekt 4
inkl. Doppelnippel 7409820 Ww ¾″ AG x G ⅜″ AG x M 12 IG
für Zentrierbohrer
| Bild | Produkt | Artikelnummer |
| 1 | Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 500 mm | 7250740 |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 650 mm | 7250760 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 750 mm | 7250770 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 850 mm | 7250780 | |
| Ø 25 mm, G ⅜″ AG, 20 mm A-VK, 1000 mm | 7250790 | |
| 2 | Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 465 mm | 7251740 |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 615 mm | 7251760 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 730 mm | 7251770 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 830 mm | 7251780 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 980 mm | 7251790 | |
| 3 | Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 500 mm | 7251742 |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 650 mm | 7251762 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 765 mm | 7251772 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 865 mm | 7251782 | |
| Ø 25 mm, Ww ¾″ IG, 20 mm A-VK, 1015 mm | 7251792 | |
| 4 | Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 550 mm lang | 7265750 |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 750 mm lang | 7265770 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 850 mm lang | 7265780 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1000 mm lang | 7265790 | |
| Ø 25 mm, G ⅞″ AG x ⅝" IG, 20 mm A-VK, 1200 mm lang | 7265800 |
Bohrstangenverlängerungen
| Bild | Produkt | Artikelnummer |
| 1 | G ⅜″ AG x Rp ⅜″ IG, 100 mm Nutzlänge | 7263700 |
| 2 | Ww ¾″ AG x Ww ¾″ IG, 100 mm Nutzlänge | 7263701 |
| 3 | G ⅜″ AG x Rp ⅜″ IG, 40 mm Nutzlänge | 7263702 |

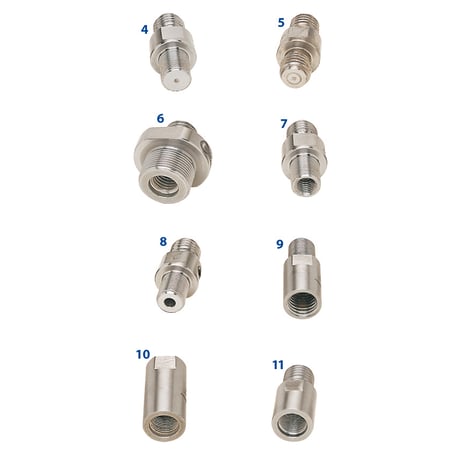

Doppelnippel und Reduzierstücke
| Bild | Produkt | Artikelnummer |
| 4 | Ww ¾" AG x G ⅜″ AG | 7409800 |
| 5 | Ww ¾" AG x Ww ¾″ AG | 7409801 |
| 6 | Ww ¾" AG x G ⅞″ AG + Ww ⅝" IG | 7409810 |
| 7 | Ww ¾" AG x G ⅜″ AG + M 12 IG | 7409820 |
| 8 | Ww ¾" AG x G ⅜″ AG + Bohrung Ø 6,4 mm für Zentrierbohrer | 7409825 |
| 9 | G ⅜″ AG x Ww ¾" IG | 7409830 |
| 10 | Ww ¾" IG x Rp ⅜″ IG | 7409840 |
| 11 | Ww ¾" AG x Rp ⅜″ IG | 7409850 |
| Bild | Produkt | Artikelnummer |
| 6 | G 1¼" AG x Rp ⅞″ IG, max. DN 150 | 7317000 |
| 7 | G ⅞″ AG x Rp ⅜″ IG, max. DN 65 (2½") | 7317001 |
Adapter für Sägekranzfräser
| Bild | Produkt | Artikelnummer |
| 6 | ½"-20 UNF AG x Rp ⅜″ IG bis Ø 30 mm | 7394911 |
| 7 |
⅝"-18 UNF AG x Rp ⅜″ IG, Ø 32 mm - 95 mm |
7394910 |
| 7.1 | Stift, lose | 7394914 |
| 8 | ½"-20 UNF AG x Ww ¾" AG bis Ø 30 mm | 7394913 |
| 9 |
⅝"-18 UNF AG x Ww ¾" AG, Ø 32 mm - 95 mm |
7394912 |
| 9.1 | Stift, lose | 7394914 |

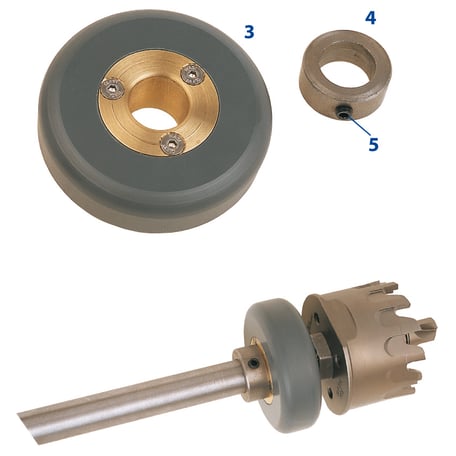

Zentrierhilfe für lange Bohrwege
| Bild | Produkt | Artikelnummer |
| 3 | Øi 25 mm inkl. Stellring DN 80 | 7317923 |
| Øi 25 mm inkl. Stellring DN 100 | 7317924 | |
| Øi 25 mm inkl. Stellring DN 125 | 7317925 | |
| Øi 25 mm inkl. Stellring DN 150 | 7317926 | |
| Øi 40 mm inkl. Stellring DN 80 | 7317943 | |
| Øi 40 mm inkl. Stellring DN 100 | 7317944 | |
| Øi 40 mm inkl. Stellring DN 125 | 7317945 | |
| Øi 40 mm inkl. Stellring DN 150 | 7317946 | |
| Øi 40 mm inkl. Stellring DN 200 | 7317948 | |
| Øi 40 mm inkl. Stellring DN 250 | 7317940 | |
| Øi 40 mm inkl. Stellring DN 300 | 7317953 | |
| 4 | Stellring Ø 25 mm, lose | 7119167 |
| Stellring Ø 40 mm, lose | 7119567 | |
| 5 | Gewindestift zu Stellring Ø 25 mm, lose | 7360135 |
| Gewindestift zu Stellring Ø 40 mm, lose | 7119568 |
Bohrstangen für Säulenanbohrständer
Für Bohrungen DN 50 - 125
Für Bohrungen DN 100 - 125 mit Flansch Ø 90 mm
Für Bohrungen DN 100 - 125 mit Flansch Ø 140 mm
Für Bohrungen DN 150 - 300
Für Bohrungen DN 200 - 500
| Bild | Produkt | Artikelnummer |
| 1 |
Ø 40 mm, G ⅞″ AG x Ww ⅝" IG, 28 mm A-VK, 480 mm lang |
7141605 |
|
Ø 40 mm, G ⅞″ AG x Ww ⅝" IG, 28 mm A-VK, 720 mm lang |
7143608 | |
|
Ø 40 mm, G ⅞″ AG x Ww ⅝" IG, 28 mm A-VK, 870 mm lang |
7144609 | |
|
Ø 40 mm, G ⅞″ AG x Ww ⅝" IG, 28 mm A-VK, 1020 mm lang |
7144601 | |
|
Ø 40 mm, G ⅞″ AG x Ww ⅝" IG, 28 mm A-VK, 1220 mm lang |
7144602 | |

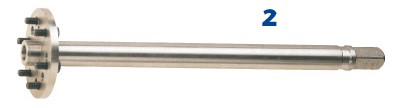

| 2 |
Ø 40 mm, Flansch Ø 90 mm x Innenkonus, 28 mm A-VK, 570 mm lang |
7142306 |
|
Ø 40 mm, Flansch Ø 90 mm x Innenkonus, 28 mm A-VK, 870 mm lang |
7143309 | |
| 2 |
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 570 mm lang |
7142706 |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 820 mm lang |
7143702 | |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 900 mm lang |
7143705 | |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 970 mm lang |
7143700 | |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 1070 mm lang |
7143701 | |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 1220 mm lang |
7144700 | |
|
Ø 40 mm, Flansch Ø 140 mm x Innenkonus, 28 mm A-VK, 1420 mm lang |
7144701 | |

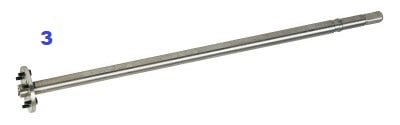

| 3 |
Ø 40 mm, Flansch x Innenkonus, Abdrehung Rückhaltebrücke, 28 mm A-VK, 970 mm lang |
7143710 |
|
Ø 40 mm, Flansch x Innenkonus, Abdrehung Rückhaltebrücke, 28 mm A-VK, 1070 mm |
7143711 | |
|
Ø 40 mm, Flansch x Innenkonus, Abdrehung Rückhaltebrücke, 28 mm A-VK, 1220 mm |
7144710 | |
|
Ø 40 mm, Flansch x Innenkonus, Abdrehung Rückhaltebrücke, 28 mm A-VK, 1420 mm |
7144711 | |

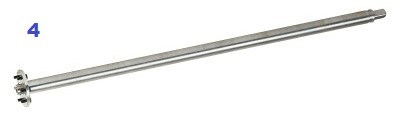

| 4 |
Ø 50 mm, Flansch x Innenkonus, 28 mm A-VK, 1100 mm lang |
7143911 |
|
Ø 50 mm, Flansch x Innenkonus, 28 mm A-VK, 1620 mm lang |
7143916 |
Schmiermittel
| Produkt | Artikelnummer |
| Kupferpaste, Tube 100 g | 8900010 |
Zum Schmieren der Gewinde an Bohrstange und Schneidwerkzeug, um ein Kaltverschweissen zu verhindern!
| Produkt | Artikelnummer |

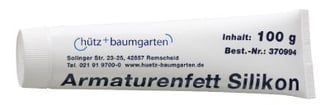

| Armaturenfett Silikon, Tube 100 g | 7370994 |
| Armaturenfett Silikon, Dose 1 kg | 7370997 |
Zum Fetten der Bohrstangen für bessere Gleitfähigkeit!
Entspricht der UBA-Leitlinie (KTW-AG) zur hygienischen Beurteilung von Schmierstoffen im Kontakt mit Trinkwasser.

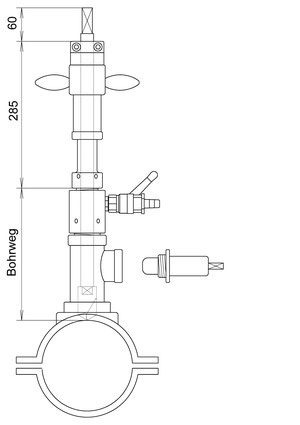

Berechnung der Bohrstangenlänge
Berechnung der Bohrstangenlänge beim Perfekt 3/Perfekt 4
60 mm Bohrstangenvierkant
+ 285 mm Perfekt 3/4
+ 250 mm als Beispiel gesamter Bohrweg (Aufschraubstück+Schelle/Ventil)
- 75 mm als Beispiel für Bohrwerkzeug (Fräser)
_____________________________________________________________
= 520 mm > Mindestlänge der Bohrstange 520 m

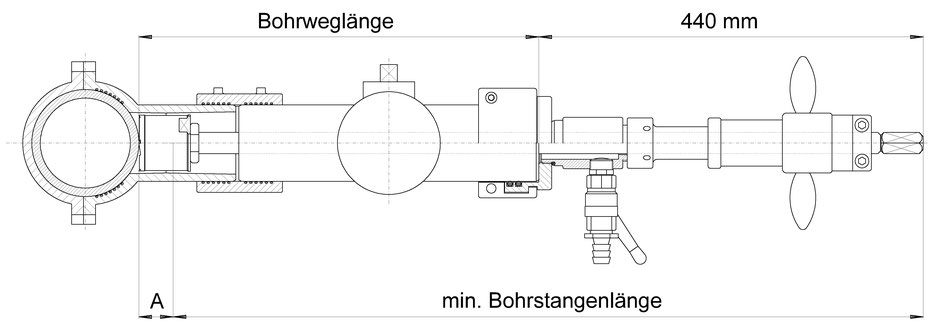

Berechnung der Bohrstangenlänge beim PE-Anbohrsystem
440 mm (Aufschraubstück+Perfekt 3/4+60 mm Bohrstangenvierkant)
+ ??? mm Bohrweglänge
- Länge Bohrwerkzeug
____________________________________________________________
= Mindestlänge der Bohrstange
Wichtig:
- Vor der Anbohrung muss der dichte und feste Sitz der Anbohrschelle mit einer Dichtheitsprüfung kontrolliert werden!
- Nach der Gerätemontage muss vor Beginn der Anbohrung überprüft werden, dass sich bei zurückgezogener Bohrstange das Hilfsventil/Armatur problemlos schliessen lässt!
