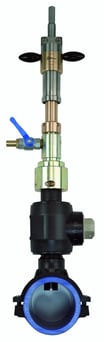

PE-Anbohrsystem
- für Anbohrsattel mit Abgängen Da 50 - 63 - 90 - 110 - 125 - 160 - 225
- für Anbohrungen unter Druck bis 10 bar Gas bzw. 16 bar Wasser
Funktionsbeschreibung
Die Spannaufnahme dient zur Aufnahme des Anbohrgerätes und stellt zum PE-Anschweissende eine dichte und kraftschlüssige Verbindung her. Zwischen Spannaufnahme und Anbohrgerät wird das Spülstück geschraubt. Über das Spülstück wird vor der Anbohrung ein Prüfdruck aufgegeben und nach der Anbohrung der Mediumdruck hinter dem geschlossenem Absperrorgan entspannt. Zum Anflanschen der Anbohrtechnik kann anstatt der Spannaufnahme der Flansch verwendet werden. Die weiteren Bauteile sind kompatibel. Bei Anbohrungen unter Druck muss der Durchlass des Absperrorgans min. 2 mm größer sein als der schneidende Fräserdurchmesser. Außerdem sollte vor dem Anbohren der Aufbau abgedrückt werden. Bei Gasleitungen empfehlen wir mit Stickstoff zu prüfen. Für Wasserleitungen empfehlen wir unsere Hand-Prüfpumpe UX 60 Artikelnummer 7786100.

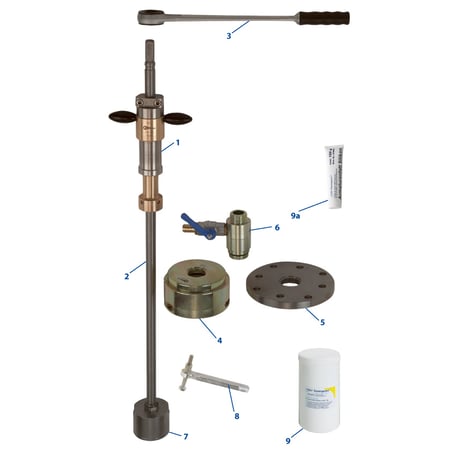

Komponenten
| Bild | Produkt | Artikelnummer |
| 1 | Perfekt 3 ohne Bohrstange | 7260003 |
| 2 | Bohrstange, Ø 25 mm A-VK mit G ⅜" AG, 800 mm lang | 7123080 |
| Bohrstange, Ø 25 mm A-VK mit G ⅞" AG | ||
| 1000 mm lang | 7142100 | |
| 1400 mm lang | 7142140 | |
| 1800 mm lang | 7142180 | |
| 3 | Knarre, 20 mm I-VK | 7375561 |
| 4 | Spannaufnahme Ø 40 mm | 7345040 |
|
Spannaufnahme Ø 50 mm |
7345062 | |
| Spannaufnahme Ø 63 mm | 7345063 | |
| Spannaufnahme Ø 90 mm | 7345090 | |
| Spannaufnahme Ø 110 mm | 7345110 | |
| Spannaufnahme Ø 125 mm | 7345125 | |
| Spannaufnahme Ø 160 mm | 7345160 | |
| Spannaufnahme Ø 225 mm | 7345225 | |
| 5 | Anbohrflansch DN 80 + DN 100 | 7345101 |
| Anbohrflansch DN 150 | 7345170 | |
| 6 | Aufschraubstück 1½" mit Spülhahn | 7316316 |
| 7 |
Stanzfräser Rp ⅜" IG, 60 mm lang (für max. Wandstärke 30 mm) |
|
|
Ø 36 mm, für PE-Stutzen Øa 50 mm |
7295616 | |
|
Ø 45 mm, für PE-Stutzen Øa 63 mm |
7295618 | |
|
Lochfräser Rp ⅞" IG, spanreduziert, für max. Wandstärke 21 mm, PE Øa 225 mm SDR 11 |
||
|
Ø 65 mm, 60 mm lang, PE Øa 90 mm |
7317732 | |
|
Ø 84 mm, 65 mm lang, PE Øa 110 mm |
7317733 | |
|
Ø 95 mm, 70 mm lang, PE Øa 125 mm |
7317734 | |
|
Ø 123 mm, 75 mm lang,PE Øa 160 mm |
7317735 | |
|
Lochfräser, Rp ⅞" IG, spanreduziert, für max. Wandstärke 42 mm, PE Øa 450 mm SDR 11 |
||
|
Ø 95 mm, 100 mm lang, PE Øa 125 mm |
7317744 | |
|
Lochfräser, Rp ⅞" IG, spanreduziert, für max. Wandstärke 46 mm, PE Øa 500 SDR 11 |
||
|
Ø 123 mm, 120 mm lang, PE Øa 160 mm |
7317745 | |
|
Ø 172 mm, 140 mm lang, PE Øa 225 mm |
7317747 | |
| 8 |
Ausstossgerät, für PE-Fräser |
|
|
mit Rp ⅜" IG |
7295600 | |
|
mit Rp ⅞" IG, 100 mm lang |
7317731 | |
|
mit Rp ⅞" IG, 170 mm lang |
7317741 | |
| 9 |
Armaturenfett Silikon, 1-kg-Deckeldose |
7370997 |
| 9a |
Armaturenfett Silikon, Tube 100g |
7370994 |

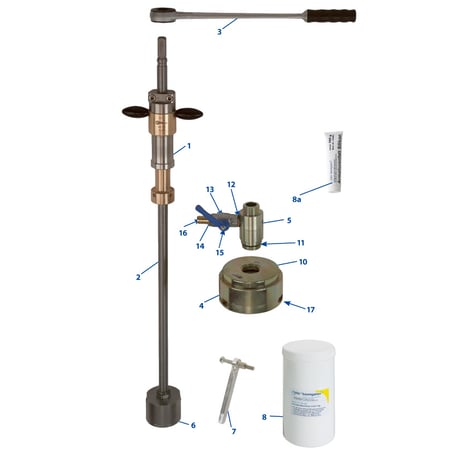

Ersatzteile
| Bild | Produkt | Artikelnummer |
| 10 | O-Ring Ø 40 x 4 mm, Aufnahme Ø 40 mm | 7360804 |
| O-Ring Ø 50 x 5 mm, Aufnahme Ø 50 mm | 7950218 | |
| O-Ring Ø 63 x 6 mm, Aufnahme Ø 63 mm | 7345806 | |
| O-Ring Ø 90 x 6 mm, Aufnahme Ø 90 mm | 7345809 | |
| O-Ring Ø 110 x 6 mm, Aufnahme Ø 110 mm | 7354810 | |
| O-Ring Ø125 x 6 mm, Aufnahme Ø 125 mm | 7345825 | |
| O-Ring Ø 160 x 6 mm, Aufnahme Ø 160 mm | 7345860 | |
| O-Ring Ø 225 x 8 mm, Aufnahme Ø 225 mm | 7345925 | |
| 11 | O-Ring Ø 40 x 4 mm, bis 80 °C | 7360804 |
| 12 | Doppelnippel R ¾" AG, einseitig abgedreht | 1430110 |
| 13 | Kugelhahn ¾" | 7370230 |
| 14 | Handhebel | 7370504 |
| 15 | Schraube für Handhebel | 7370505 |
| 16 | GEKA-Kupplung ¾"AG | 1460000 |
| 17 | Spannschraube M 10 (2 x erforderlich) | 7260013 |
Zubehör
| Bild | Produkt | Artikelnummer |
|

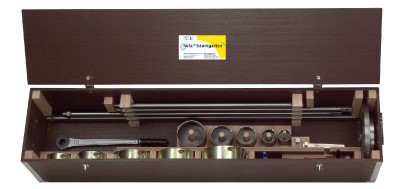

Transportkasten aus Holz (ohne Inhalt) für Anbohrgerät + Zubehör, max. Bohrstangen-länge 1400 mm Masse:1480 x 350 x 320 mm |
7345990 | |
|

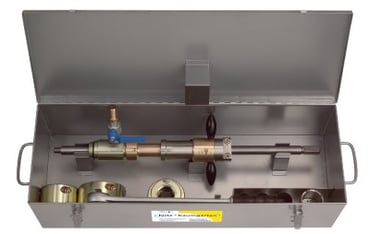

Transportkasten aus Stahl (ohne Inhalt) für Anbohrgerät + Zubehör, max. Bohrstangen-länge 800 mm, Masse: 830 x 335 x 210 mm
|
7345209 | |

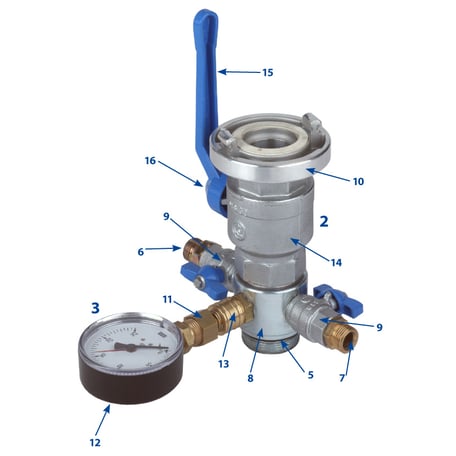

| 2 | Prüfarmatur 1½" (ohne Manometer) | 7345316 |
| 3 | Manometer mit Einstecknippel 0 - 10 bar | 7345510 |
| Manometer mit Einstecknippel 0 - 16 bar | 7345516 | |
| Manometer mit Einstecknippel 0 - 25 bar | 7345525 | |
| 5 | O-Ring Ø 40 x 4 mm, bis 80 °C | 7360804 |
| 6 | Ms-Doppelnippel ½", flach dichtend | 7345231 |
| 7 | MS-Doppelnippel ½", konisch dichtend | 7270231 |
| 8 | Aufschraubstück 1½", lose | 7345315 |
| 9 | Kugelhahn ½" AG x IG | 7345320 |
| 10 | Storz-C-Kupplung 1½" AG | 7345325 |
| 11 | Einstecknippel ½" IG | 7345326 |
| 12 | Manometer 0 - 10 bar | 7345410 |
| Manometer 0 - 16 bar | 7787016 | |
| Manometer 0 - 25 bar | 7787025 | |
| 13 | Schnellkupplung ½" AG | 7350952 |
| 14 | Kugelhahn 1½" | 7370121 |
| 15 | Handhebel, lose | 7370521 |
| 16 | Schraube für Handhebel, lose | 7370522 |

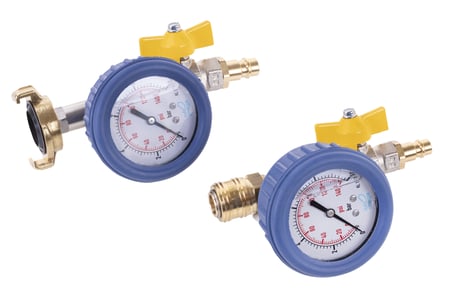

| Prüfadapter für Anbohrschleuse Gas (Steckkupplung), 0-10 bar | 7991000 | |
|
Prüfadapter für Anbohrschleuse Wasser (Geka-Kupplung), 0-10 bar |
7991005 |
