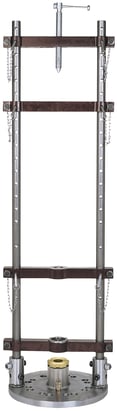

Säulen-Anbohrständer
Säulenständer, Säulen-Anbohrständer mit passendem Anbohrgerät oder mit direktem Antrieb am Druckluftmotor ermöglichen ein Anbohren von langen Bohrwegen, ein Anflanschen und Adaptieren an Armaturen und Arbeiten mit grossdimensionierten Schneid- und Fräswerkzeugen.
Säulenständer und Anbohrflansche für Anbohrungen von DN 40 bis DN 150
Komponenten
Ersatzteile
Zubehör

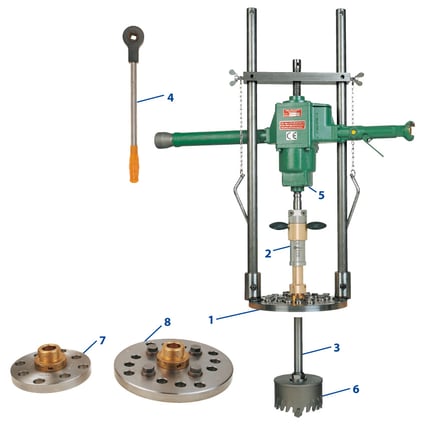

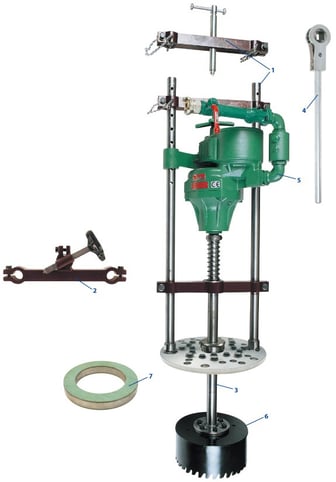

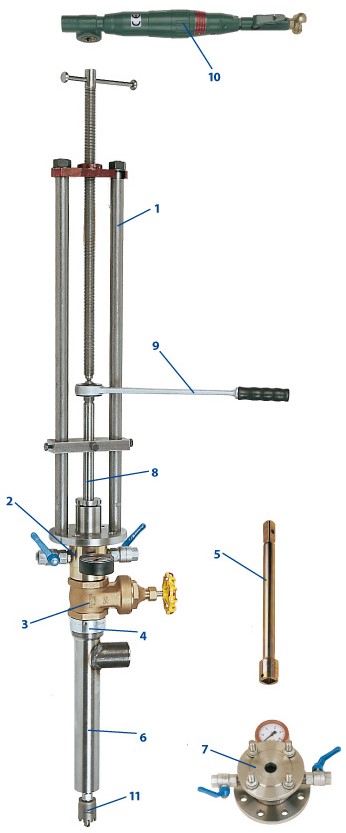

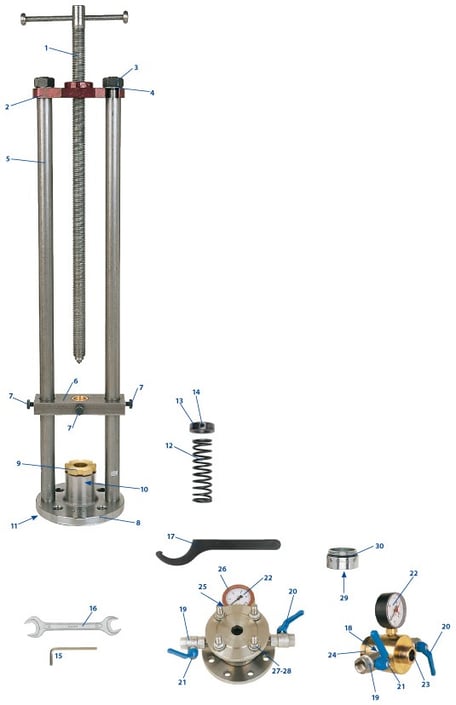

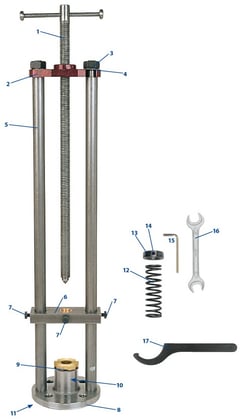

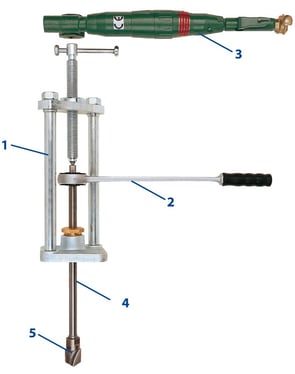

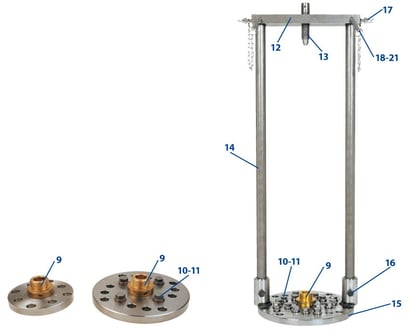

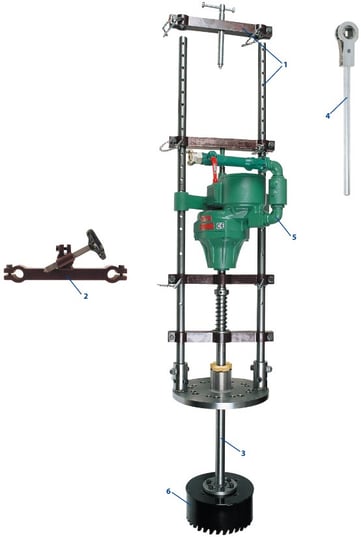

| Bild | Produkt | Artikelnummer |

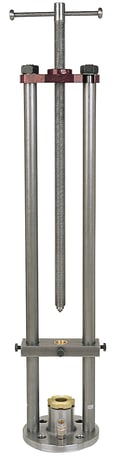

| 1 | Flansch, einschl. Säulen und Brücke als | 7266150 |
|

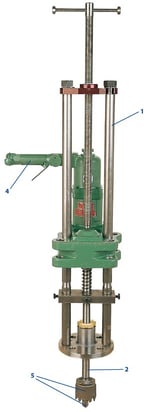

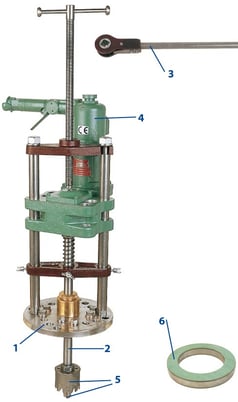

Widerlager beim Bohren mit Druckluftmotor |
||
| 2 | Anbohrständer Perfekt 3 oder Perfekt 4 | |
| 3 | Bohrstangen | |
| 4 | Knarren | |
| 5 | Motorantrieb | |
| 6 | Fräser, Zentrierbohrer | |
|

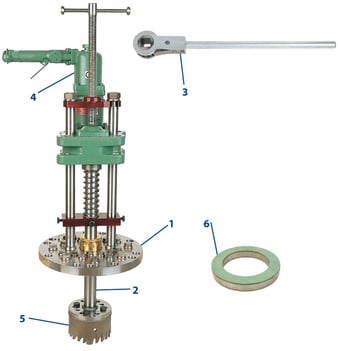

Flansch ohne Säulen mit Anschluss G 1¼"AG gebohrt nach PN 10 + 16 |
||
| 7 | DN 40 + DN 50 Art.-Nr. 266 | 7266050 |
| DN 65 + DN 80 Art.-Nr. 266 A | 7266080 | |
| DN 80 + DN 100 Art.-Nr. 266 B | 7266100 | |
| 8 | DN 40 - DN 100 Art.-Nr. 266 C | 7266103 |
| 9 | Doppelnippel 1¼" x 1½" aus MS | 7267050 |
| 10 | Dichtschraube M 20 x 1,5 | 7266152 |
| 11 | Kupfer-Dichtung | 7266153 |
| 12 | Brücke kompl. ohne Spindel | 7266158 |
| 13 | Gewindespindel, lose | 7266159 |
| 14 | Säule, lose | 7266157 |
| 15 | Flansch, lose, incl. Bild 9-11, 16 | 7266155 |
| 16 | Sechskantschraube mit Mutter | 7266154 |
| 17 | Flügelschraube | 7080931 |
| 18 | Stift mit Kette kompl. | 7119847 |
| 19 | Stift, lose | 7119850 |
| 20 | Ring, lose | 7119848 |
| 21 | Knotenkette, lose | 7119849 |

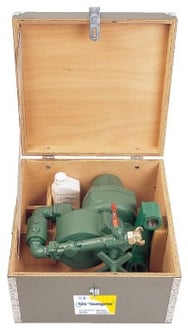

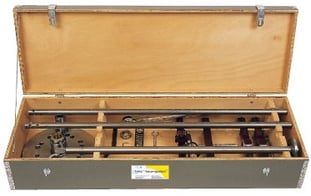

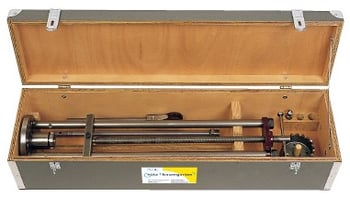

| Transportkasten aus Holz (ohne Inhalt) | 7260993 | |
|
für 266 D, Zubehör und Druckluftmotor Masse: 1280 x 450 x 220 mm (max. Bohrstangenlänge 1230 mm) |
||
|

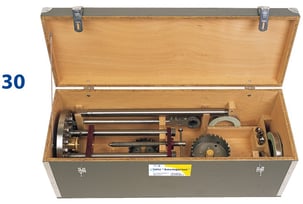

Transportkasten aus Holz (ohne Inhalt) |
7260991 | |
|
ohne Abb. für 266, 266 A bis C, Zubehör und Druckluftmotor, Masse: 970 x 330 x 200 mm (max. Bohrstangenlänge 870 mm) |

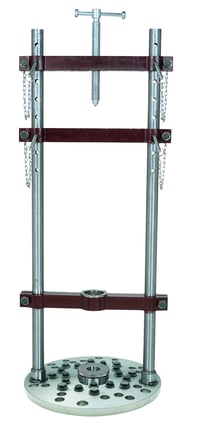

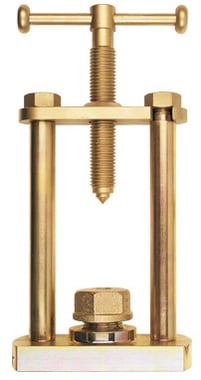

Säulen-Anbohrständer leichte Ausführung
- Säulen-Anbohrständer leichte Ausführung
- zum Aufschrauben mit Rp 1¼“ IG
- einschl. Dichtungen bis 80 °C
- für Bohrungen ½“ – 1½“
- für glatte Bohrstangen Ø 14 mm und 11 mm A-VK oder für Ø 12 mm und 11 mm A-VK
(Stopfbuchse wechseln) - max. Arbeitsdruck = 12 bar
- nur für Handantrieb

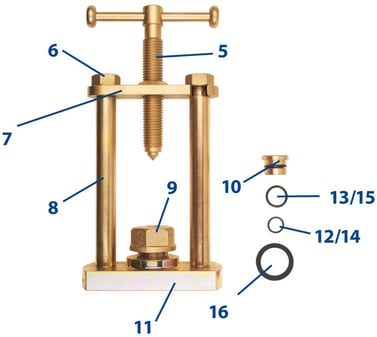

Komponenten
Ersatzteile
Zubehör

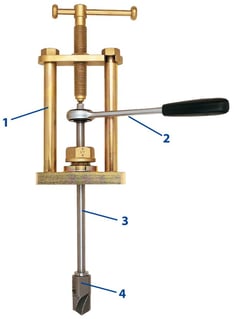

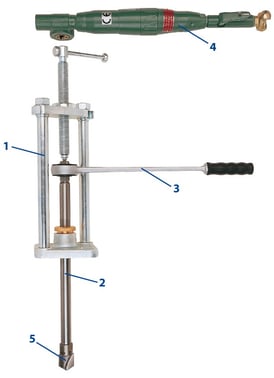

| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer ohne Bohrstange | 7300000 |
| mit Stopfbüchse für Bohrstange Ø 14 mm | ||
| 2 | Knarre, 11 mm I-VK, 250 mm Hebelarm | 7301512 |
| 3 | Bohrstangen | |
| 4 | Bohrer und Fräser | |
| 5 | Gewindespindel | 7300010 |
| 6 | Mutter | 7355021 |
| 7 | Brücke | 7300030 |
| 8 | Säule | 7300040 |
| 9 | Stopfbuchsverschraubung | 7300050 |
| 10 | Dichtung ½", für Ø 12 Schaft, bis 80 °C | 7300055 |
| Dichtung, für Ø 14 Schaft, bis 80 °C | 7300060 | |
| 11 | Fuss | 7300070 |
| 12 | O-Ring für ½" innen, bis 80 °C | 7300855 |
| 13 | O-Ring für ½" aussen, bis 80 °C | 7300960 |
| 14 | O-Ring für Ø 14 innen, bis 80 °C | 7300860 |
| 15 | O-Ring für Ø 14 aussen, bis 80 °C | 7300960 |
| 16 | Dichtring, bis 80 °C | 7080911 |
|
Transportkasten aus Stahlblech (ohne Inhalt) |
7140600 | |
|
für Anbohrständer und Zubehör Masse: 670 x 250 x 200 mm
(max. Bohrstangenlänge 625 mm) |

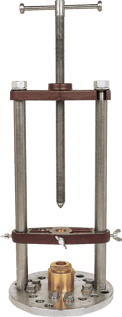

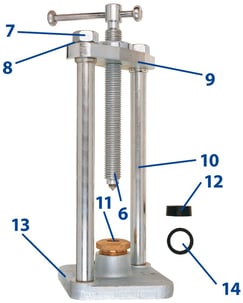

Säulen-Anbohrständer „Stahl-Blitz“ mittelschwere Ausführung
- Säulen-Anbohrständer „Stahl-Blitz“ mittelschwere Ausführung
- mit Fussflansch zum Aufschrauben
- mit Rp 1¼“ IG
- einschl. Dichtungen bis 80 °C
- für Bohrungen ¾“ – 2“
- für glatte Bohrstangen Ø 18 mm und 15 mm A-VK
- max. Arbeitsdruck = 10 bar
- für Hand und Motorantrieb
Komponenten
Ersatzteile
Zubehör
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer ohne Bohrstange | 7309000 |
| 2 | Knarre 15 mm I-VK, 500 mm Hebelarm | 7310531 |
| 3 | Druckluftmotor | 7230901 |
| 4 | Bohrstange Ø 18 mm | |
| 5 | Bohrer, Fräser und Zentrierbohrer | |
| Aufschraubstücke und Hilfsventile | ||
| 6 | Gewindespindel | 7110930 |
| 7 | Mutter | 7110921 |
| 8 | Unterlegscheibe | 7119853 |
| 9 | Brücke | 7110940 |
| 10 | Säule | 7110920 |
| 11 | Stopfbuchsverschraubung | 7309050 |
| 12 | Dichtmanschette für Ø 18, bis 80 °C | 7309070 |
| 13 | Fuss | 7309070 |
| 14 | Dichtring, bis 80 °C | 7080911 |
|
Transportkasten aus Stahlblech (ohne Inhalt) |
7140600 | |
|
für Anbohrständer und Zubehör Masse: 670 x 250 x 200 mm
(max. Bohrstangenlänge 625 mm) |

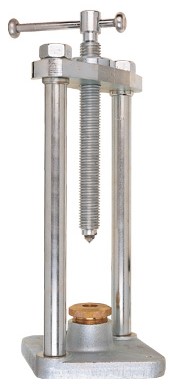

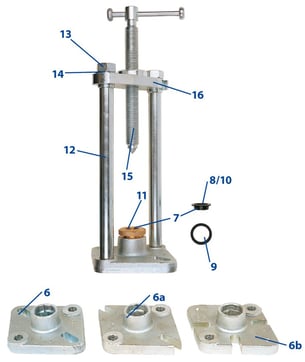

Säulen-Anbohrständer „Stahl-Blitz“ schwere Ausführung
- Säulen-Anbohrständer „Stahl-Blitz“ schwere Ausführung
- mit Fussflansch zum Aufflanschen DN 25 bis DN 100
- zusätzlich mit Rp 1¼“ IG zum Aufschrauben
- einschl. Dichtungen bis 80 °C
- für Bohrungen 1“ - 4“
- für glatte Bohrstangen Ø 25 mm und 20 mm A-VK
- max. Arbeitsdruck = 8 bar
- für Hand- und Motorantrieb
Komponenten
Ersatzteile
Zubehör

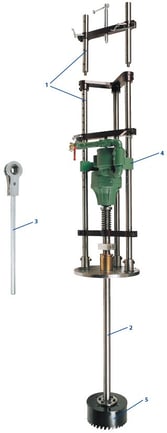

| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer ohne Bohrstange | 7119000 |
| Gr. 0 mit Langlöcher für DN 40 - 80 | ||
| 1 | Anbohrständer ohne Bohrstange | 7119001 |
| Gr. 1 mit Langlöcher für DN 50 - 100 | ||
| 1 | Anbohrständer ohne Bohrstange | 7119002 |
| Gr. 2 mit Langlöcher für DN 25 - 50 | ||
| 2 | Bohrstange Ø 25 mm | |
| 3 | Knarre | 7375561 |
| 4 | Druckluftmotor | 7230902 |
| 5 | Bohrer, Fräser und Zentrierbohrer | |
| Aufschraubstücke und Hilfsventile | ||
| 6 | Fuss-Gr. 0 - DN 40 - 80 | 7119010 |
| 6a | Fuss-Gr. 1 - DN 50 - 100 | 7119011 |
| 6b | Fuss-Gr. 2 - DN 25 - 50 | 7119012 |
| 7 | Stopfbüchse mit Dichtungsmanschette ½" | 7110902 |
| (Ø 12 mm) | ||
| Stopfbüchse mit Dichtungsmanschette ¾" | 7110903 | |
| (Ø 18 mm) | ||
| 8 | Dichtmanschette, lose für ½" (Ø 12 mm) | 7110992 |
| Dichtmanschette, lose für ¾" (Ø 18 mm) | 7110913 | |
| 9 | Dichtring für Gr. 0 - 2, bis 80°C | 7080911 |
| 10 | Dichtmanschette für Gr. 0 - 2, bis 80 °C | 7119014 |
| (Ø 25 mm) | ||
| 11 | Stopfbuchsverschraubung für Gr. 0 - 2 | 7119014 |
| (Ø 25 mm) | ||
| 12 | Säule für Gr. 0 - 2 | 7110920 |
| 13 | Mutter für Gr. 0 - 2 | 7110921 |
| 14 | Unterlegscheibe | 7119853 |
| 15 | Gewindespindel für Gr. 0 - 2 | 7110930 |
| 16 | Brücke für Gr. 0 - 2 | 7110940 |
|
Transportkasten aus Stahlblech (ohne Inhalt) |
7140600 | |
|
für Anbohrständer und Zubehör Masse: 670 x 250 x 200 mm
(max. Bohrstangenlänge 625 mm) |

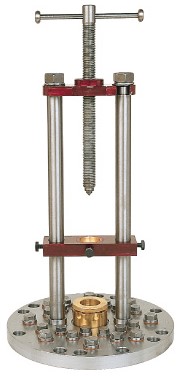

Säulen-Anbohrständer mit Fussflansch für Bohrungen DN 40 - DN 125
- zum Aufflanschen gebohrt nach PN 10 und PN 16 einschl. Dichtungen bis 80 °C und Zubehör
- für Bohrungen DN 40 bis DN 125
- für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
- max. Arbeitsdruck = 8 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Säulen-Anbohrständer wird mittels Fussflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.
Komponenten
Ersatzteile
Zubehör

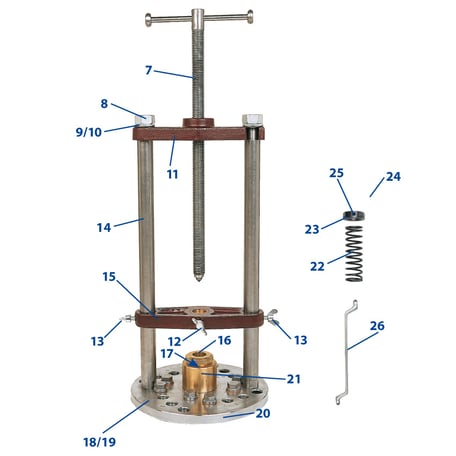

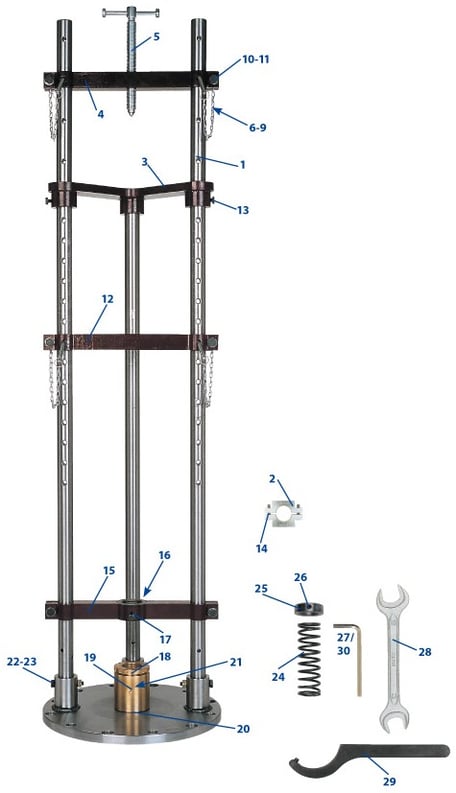

| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer komplett, einschl. | 7110000 |
| Zubehör, ohne Bohrstange, ohne Antrieb | ||
| 2 | Bohrstange für DN 40, 615 mm lang, | 7123066 |
|
einschliesslich Doppelnippel mit Ww ¾" AG x G ⅜" AG + M 12 IG für Zentrierbohrer |
||
| 2 | Bohrstange für DN 50 bis DN 125, 650 mm | 7142065 |
| lang, mit G ⅞" AG x Ww ⅝" IG | ||
| 3 | Knarre 20 mm I-VK, 500 mm Hebelarm | 7320560 |
| 4 | Druckluftmotor | |
| 5 | Bohrer, Fräser und Zentrierbohrer | |
| 6 | Distanzringe | |
| Adapter Druckprüfung (ohne Abbildung) | 7119440 | |
| 7 | Gewindespindel, komplett | 7110010 |
| 8 | Mutter Ww ¾" | 7110921 |
| 9 | Unterlegscheibe | 7119853 |
| 10 | Federscheibe | 7110922 |
| 11 | Druckbrücke | 7110040 |
| 12 | Flügelschraube M 8 x 25 | 7110061 |
| 13 | Flügelschraube M 8 x 16 | 7110062 |
| 14 | Säule | 7110050 |
| 15 | Zwischenbrücke, komplett | 7110060 |
| 16 | Stopfbuchsverschraubung | 7119014 |
| 17 | Dichtmanschette | 7355061 |
| 18 | Dichtschraube M 20 x 1,5 | 7266152 |
| 19 | Kupfer Dichtring | 7266153 |
| 20 |
Fussflansch mit Schrauben + Stopfbuchse |
7110090 |
| 21 | Stopfbuchssockel, lose | 7110092 |
| 22 | Gegenfeder Ø 25 mm | 7119166 |
| 23 | Stellring Ø 25 mm | 7119167 |
| 24 | Sechskantstiftschlüssel 4 mm | 7370112 |
| 25 | Gewindestift | 7360135 |
| 26 | Doppelringschlüssel, SW 19 x 22 | 7119593 |

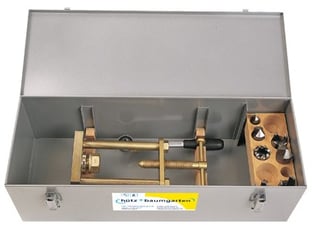

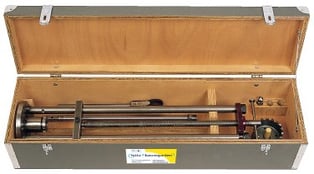

| Transportkasten aus Holz (ohne Inhalt) | 7110990 | |
|
für Anbohrständer, Fräser, Bohrstangen und Knarren; Masse: 840 x 410 x 320 mm (max. Bohrstangenlänge = 765 mm) |
||
| o.Abb. |
Transportkasten aus Holz (ohne Inhalt) |
7127990 |
|
für Druckluftmotor 7127900 und Ölbehälter, Masse: 440 x 350 x 405 mm |
Säulen-Anbohrständer mit Fussflansch für Bohrungen DN 50 - DN 200
- zum Aufflanschen gebohrt nach PN 10 und 16
- einschl. Dichtungen bis 80° C und Zubehör
- für Bohrungen DN 50 bis DN 200
- für glatte Bohrstangen, Ø 40 mm und 28 mm A-VK
- max. Arbeitsdruck = 6 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Säulen-Anbohrständer wird mittels Fussflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.
Komponenten
Ersatzteile
Zubehör

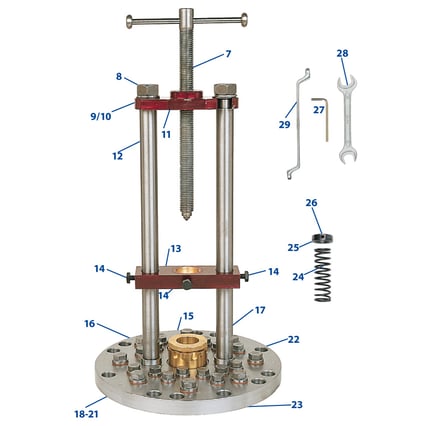

| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer inkl. Zubehör, ohne Antrieb | 7119425 |
| und Bohrstange, Grösse 25, DN 50 - 200 | ||
| 2 | Bohrstange für DN 50 - 125, 720 mm lang | 7143608 |
| mit G ⅞" AG x Ww ⅝" IG | ||
| 2 | Bohrstange für DN 150 - 200, 820 mm lang | 7143702 |
| mit Flansch Ø 140 mm und Innenkonus | ||
| 3 | Knarre 28 mm I-VK, 550 mm Hebelarm | 7120580 |
| 4 | Motorantrieb Art.-Nr. 127 | |
| 5 | Fräser, Zentrierbohrer | |
| 6 | Distanzringe | |
| Adapter Druckprüfung (ohne Abbildung) | 7119440 | |
| 7 | Gewindespindel, komplett | 7119530 |
| 8 | Mutter Ww ⅞" | 7119521 |
| 9 | Unterlegscheibe | 7119523 |
| 10 | Federscheibe | 7119522 |
| 11 | Druckbrücke | 7119540 |
| 12 | Säule | 7119520 |
| 13 | Führungsbrücke, komplett | 7119560 |
| 14 | Sechskantschraube M 10 x 20 | 7119565 |
| 15 | Stopfbuchsverschraubung | 7119514 |
| 16 | Stopfbuchssockel | 7119516 |
| 17 | Dichtmanschette | 7119513 |
| 18 | Dichtschraube M 20 x 1,5 | 7266152 |
| 19 | Kupfer-Dichtring | 7266153 |
| 20 | Dichtschraube M 24 x 1,5 (8x bei 7119425) | 7266252 |
| 21 | Kupfer-Dichtring (8x bei 7119425) | 7266253 |
| 22 | Bleiring | 7119511 |
| 23 | Fussflansch, lose mit Dichtschrauben, | 7119503 |
| ohne Stopfbuchse | ||
| 24 | Gegenfeder Ø 40 mm | 7119566 |
| 25 | Stellring Ø 40 mm | 7119567 |
| 26 | Gewindestift | 7119568 |
| 27 | Sechskantstiftschlüssel 5 mm | 7119595 |

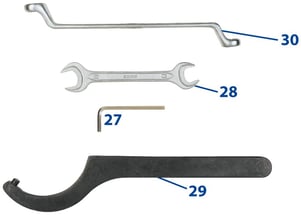

| 28 | Maulschlüssel SW 17 x 19 | 7080995 |
| 29 | Doppelringschlüssel SW 19 x 22 | 7119593 |
| 30 |
Transportkasten aus Holz (ohne Inhalt) für |
7119613 |
|
Anbohrständer, Fräser, Bohrstangen und Knarren Masse: 1110 x 420 x 420 mm
(max. Bohrstangenlänge = 1020 mm) |
||
| o.Abb. |
Transportkasten aus Holz (ohne Inhalt) |
7127990 |
|
für Druckluftmotor 7127900 und Ölbehälter, Masse: 440 x 350 x 405 mm |

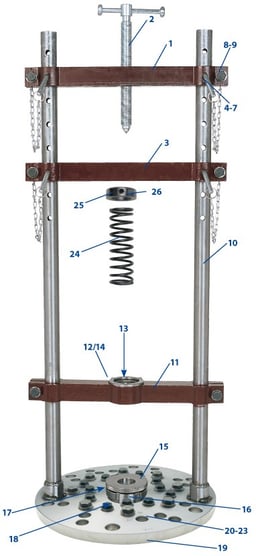

Säulen-Anbohrständer mit Fussflansch für Bohrungen DN 80 - DN 250
- zum Aufflanschen gebohrt nach PN 10 und 16
- einschl. Dichtungen bis 80° C und Zubehör
- für Bohrungen DN 80 bis DN 250
- für glatte Bohrstangen, Ø 40 mm und 28 mm A-VK
- max. Arbeitsdruck = 6 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Säulen-Anbohrständer wird mittels Fussflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt. Bei Anbohrungen mit der Anbohrknarre wird statt der Druckbrücke für Motorantrieb, die Druckbrücke mit Spindel eingesetzt. Der Vorschub wird dann über die Spindel zugestellt. Ebenso erfolgt nach der Anbohrung die Rückführung der Bohrstange über die Druckbrücke mit Spindel.
Komponenten
Ersatzteile
Zubehör

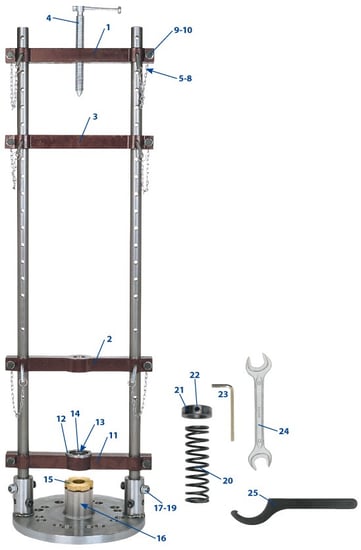

| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer mit Führungsbrücke und | 7119812 |
| Druckbrücken, inkl. Zubehör, ohne Antrieb und Bohrstange | ||
| 2 | Stütze zur Versteifung des Anbohrständers | 7119804 |
| und zur Abstützung | ||
| 3 | Bohrstange für DN 80 - 125, 870 mm lang, | 7144609 |
| mit G ⅞" AG x Ww ⅝" IG | ||
| 3 | Bohrstange für DN 150 - 250, 970 mm lang, | 7143700 |
| mit Flansch Ø 140 mm und Innenkonus | ||
| 3 | Bohrstange für DN 300 - 400, 1220 mm lang, | 7144700 |
| mit Flansch Ø 140 mm und Innenkonus | ||
| 4 | Knarre 28 mm I-VK, 550 mm Hebelarm | 7120580 |
| 5 | Motorantrieb Art.-Nr. 119 | |
| 6 | Fräser, Zentrierbohrer | |
| 7 | Distanzringe | |
| Adapter Druckprüfung (keine Abb.) | 7119440 | |
| Zwischenflansch nach DIN PN 10 + 16 | 7119817 | |
| von DN 250 - auf Lochkreis DN 300 und DN 400; Nicht empfehlenswert, aber möglich! | ||
| 1 | Druckbrücke, komplett mit Spindel | 7119803 |
| 2 | Gewindespindel, komplett | 7110930 |
| 3 | Druckbrücke, komplett - bei Motorantrieb | 7119840 |
| 4 | Stift mit Kette, komplett | 7119847 |
| 5 | Stift, lose | 7119850 |
| 6 | Ring, lose | 7119848 |
| 7 | Knotenkette, lose | 7119849 |
| 8 | Sechskantschraube M 12 x 40 | 7119846 |
| 9 | Unterlegscheibe | 7119845 |
| 10 | Säule | 7119820 |
| 11 | Führungsbrücke, komplett | 7119860 |
| 12 | Ring, lose | 7119861 |
| 13 | Drucklager, lose | 7119562 |
| 14 | Schraube, lose | 7119863 |
| 15 | Stopfbuchsverschraubung | 7119814 |
| 16 | Stopfbuchssockel | 7119816 |
| 17 | Dichtmanschette | 7119813 |
| 18 | Bleiring | 7119811 |
| 19 |
Fussflansch, lose mit Kopfschrauben ohne Stopfbuchse |
7119822 |
| 20 |
Dichtschraube M20 x 1,5 (12 Stück) |
7266152 |
| 21 |
Dichtschraube M24 x 1,5 (8 Stück) |
7266252 |
| 22 |
Kupfer-Dichtring für M20 x 1,5 (12 Stück) |
7266153 |
| 23 |
Kupfer-Dichtring für M24 x 1,5 (8 Stück) |
7266253 |
| 24 |
Gegenfeder Ø 40 mm |
7119566 |
| 25 |
Stellring Ø 40 mm |
7119567 |
| 26 |
Gewindestift |
7119568 |
| 27 |
Sechskantstiftschlüssel 5 mm |
7119595 |
| 28 |
Maulschlüssel SW 17 x 19 |
7080995 |
| 29 |
Hakenschlüssel 95 - 100, mit Zapfen |
7370113 |
| 30 |
Doppelringschlüssel SW 19 x 22 |
7119593 |
|

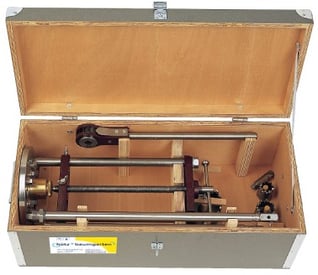

Transportkasten aus Holz, für Anbohrständer, |
7119801 | |
|
Bohrstangen, Distanzringe bis DN 250 und Knarre (ohne Inhalt) Masse: 1320x580x460 mm (max. Bohrstangenlänge 1235 mm) |
||
|
Transportkasten (ohne Abb.) aus Holz, für |
7119806 | |
|
Zwischenflansch + Distanzringe DN 300/400 (ohne Inhalt), Masse: 650 x 650 x 175 mm |
||
|
Transportkasten aus Holz, für Druckluftmotor |
7119902 | |
|
und Ölbehälter, Masse: 500 x 380 x 525 mm |
Hochdruck-Säulen-Anbohrständer für Bohrungen DN 25 - DN 150
- mit Fussflansch DN 50 gebohrt nach PN 10 – 40 und 1¼“ IG zum Aufschrauben einschl. Dichtungen bis 80° C und Zubehör
- für Bohrungen 1“ - 2“ zum Aufschrauben
- für Bohrungen DN 50 (Fussflansch)
- mit Zwischenflansch für Bohrungen bis DN 150
- für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
- max. Arbeitsdruck = 20 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Anbohrständer wird mittels Fussflansch DN 50 und ggf. einem Zwischenflansch mit der Schleuse und der anzubohrenden Rohrleitung verbunden. Die Bohrstange wird in der Stopfbuchse abgedichtet. Mit dem Antrieb werden die Bohrstange und hierüber das Schneidwerkzeug angetrieben. Der Vorschub wird über die Vorschubspindel gegeben. Die Führungsbrücke führt die Bohrstange. Über die Säulen und die Druckbrücke werden die auftretenden Kräfte aufgenommen. Nach der Anbohrung wird die Bohrstange gegen den Druck über die Spindel kontrolliert bis hinter den Schliessweg der Schleuse zurückgeführt. Zur Vibrationsminimierung und damit sich der Fräser nicht ins Material zieht, wird eine vorgespannte Feder mit Stellring an der Bohrstange fixiert.
Komponenten
Ersatzteile
Zubehör
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer, komplett inkl. Zubehör, | 7119200 |
| ohne Bohrstange und Antrieb | ||
| 2 | Bohrstange für 1" - 2", 735 mm lang, inkl. | 7123002 |
| Doppelnippel Ww ¾"AG x G ⅜"AG + M12 | ||
| 2 | Bohrstange für DN 50 - 150, 800 mm lang | 7142080 |
| mit G ⅞" AG x Ww ⅝" IG | ||
| 3 | Knarre 20 mm I-VK, 500 mm Hebelarm | 7320560 |
| 4 | Motorantrieb Art.-Nr. 230N und Art.-Nr.127 | |
| 5 | Bohrer, Fräser und Zentrierbohrer | |
| 6 | Zwischenflansch DN 50-65, PN 10+16 | 7119221 |
| Zwischenflansch DN 50-65, PN 25+40 | 7119222 | |
| Zwischenflansch DN 50-80, PN 10 | 7119223 | |
|
Zwischenflansch DN 50-80,PN16+25+40 |
7119224 | |
|
Zwischenflansch DN 50-100, PN 10+16 |
7119225 | |
|
Zwischenflansch DN 50-100, PN 25+40 |
7119226 | |
|
Zwischenflansch DN 50-125, PN 10+16 |
7119227 | |
|
Zwischenflansch DN 50-125, PN 25+40 |
7119228 | |
|
Zwischenflansch DN 50-150, PN 10+16 |
7119229 | |
|
Zwischenflansch DN 50-150, PN 25+40 |
7119230 | |
| 1 |
Gewindespindel, komplett |
7119215 |
| 2 |
Druckbrücke |
7119540 |
| 3 |
Mutter Ww ⅞" |
7119521 |
| 4 |
Federscheibe |
7119522 |
| 5 |
Säule |
7119150 |
| 6 |
Führungsbrücke, komplett |
7119206 |
| 7 |
Sechskantschraube M 10 x 20 |
7119565 |
| 8 |
Fussflansch mit Stopfbuchssockel |
7119310 |
| 9 |
Stopfbuchsverschraubung |
7119124 |
| 10 |
Stopfbuchsverpackung, bis 80 °C |
7119211 |
| 11 |
Dichtring HD, für 1¼" IG |
7119111 |
| 12 |
Gegenfeder Ø 25 mm |
7119166 |
| 13 |
Stellring Ø 25 mm |
7119167 |
| 14 |
Gewindestift |
7360135 |
| 15 |
Sechskantstiftschlüssel 4 mm |
7370112 |
| 16 |
Maulschlüssel SW 17 x 19 |
7080995 |
| 17 |
Hakenschlüssel 58 - 62, mit Nase |
7260162 |
|
Kugelhahn ¼" mit MDS-Tülle |
7781019 | |
|
Schnellverschlusskupplung, Vaterteil |
7360825 | |
| Kugelhahn ¼" mit MDS-Tülle und Vaterteil | 7119435 | |
| Schnellverschlusskupplung, Mutterteil | 7360824 | |
|

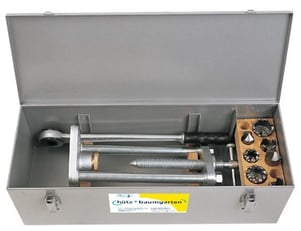

Transportkasten aus Holz, für Lochfräser, |
7119995 | |
|
Anbohrständer, Bohrstangen und Knarre (ohne Inhalt), Masse: 1140 x 320 x 235 mm (max. Bohrstangenlänge 1065 mm) |
||
| o.Abb. |
Transportkasten für vier Zwischenflansche |
7119996 |
|
DN 65-DN 150 (ohne Inhalt) Masse: 740 x 370 x 350 mm |
||
| Transportkasten für Druckluftmotor und | 7127990 | |
| Ölbehälter, Masse: 440 x 350 x 405 mm |
Hochdruck-Säulen-Anbohrständer für Bohrungen DN 150 - DN 300
- mit Fussflansch DN 150 gebohrt nach PN 10 – 40
- einschl. Dichtungen bis 80° C und Zubehör
- für Bohrungen DN 150
- mit Zwischenflansch für Bohrungen bis DN 300
- für glatte Bohrstangen mit Abdrehung, Ø 40 mm und 28 mm A-VK
- max. Arbeitsdruck = 20 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Säulen-Anbohrständer wird mittels Fussflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt. Bei Anbohrungen mit der Anbohrknarre wird statt der Druckbrücke für Motorantrieb, die Druckbrücke mit Spindel eingesetzt. Der Vorschub wird dann über die Spindel zugestellt. Ebenso erfolgt nach der Anbohrung die Rückführung der Bohrstange über die Druckbrücke mit Spindel.
Komponenten
Ersatzteile
Zubehör
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer mit Führungsbrücke, | 7119300 |
| Druckdrücken, Rückhaltebrücke, einschl. Zubehör, ohne Bohrstange, ohne Antrieb | ||
| 2 | Stütze zur Versteifung des Anbohrständers | 7119804 |
| und zur Abstützung | ||
| 3 | Bohrstange für DN 150-300, 1420 mm lang | 7144711 |
| mit Flansch Ø 140 mm und Innenkonus und Abdrehung am Vierkant | ||
| 4 | Knarre 28 mm I-VK, 550 mm Hebelarm | 7120580 |
| 5 | Motorantrieb Art.-Nr. 119 | |
| 6 | Fräser, Zentrierbohrer | |
| 7 | Zwischenflansch DN 150-200, PN 10 |
7119321 |
| Zwischenflansch DN 150-200, PN 16 |
7119322 |
|
| Zwischenflansch DN 150-200, PN 25 | 7119323 | |
| Zwischenflansch DN 150-200, PN 40 | 7119324 | |
| Zwischenflansch DN 150-250, PN 10 | 7119325 | |
| Zwischenflansch DN 150-250, PN 16 | 7119326 | |
| Zwischenflansch DN 150-250, PN 25 | 7119327 | |
| Zwischenflansch DN 150-250, PN 40 | 7119328 | |
| Zwischenflansch DN 150-300, PN 10 | 7119329 | |
| Zwischenflansch DN 150-300, PN 16 | 7119330 | |
| Zwischenflansch DN 150-300, PN 25 | 7119331 | |
| Zwischenflansch DN 150-300, PN 40 | 7119332 | |
| 1 | Druckbrücke, komplett mit Spindel | 7119803 |
| 2 | Rückhaltebrücke, komplett | 7119802 |
| 3 | Druckbrücke, komplett (bei Motorantrieb) | 7119840 |
| 4 | Gewindespindel, komplett | 7110840 |
| 5 | Stift mit Kette, komplett | 7119847 |
| 6 | Stift, lose | 7119850 |
| 7 | Ring, lose | 7119848 |
| 8 | Knotenkette, lose | 7119849 |
| 9 | Sechskantschraube M 12 x 40 | 7119846 |
| 10 | Unterlegscheibe | 7119845 |
| 11 | Führungsbrücke, komplett | 7119860 |
| 12 | Ring, lose | 7119861 |
| 13 | Drucklager, lose | 7119562 |
| 14 | Schraube, lose | 7119863 |
| 15 | Stopfbuchsverschraubung | 7119214 |
| 16 | Stopfbuchspackung | 7119313 |
| 17 | Zylinderschraube M 16 x 80 | 7119818 |
| 18 | Unterlegscheibe | 7119236 |
| 19 | Mutter M 16 | 7119235 |
| 20 | Gegenfeder Ø 40 mm | 7119566 |
| 21 | Stellring Ø 40 mm | 7119567 |
| 22 | Gewindestift | 7119568 |
| 23 | Sechskantstiftschlüssel 5 mm | 7119595 |
| 24 | Maulschlüssel SW 17 x 19 | 7080995 |
| 25 | Hakenschlüssel 80 - 90, mit Nase | 7120120 |

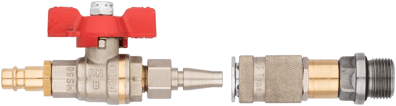

| Kugelhahn ¼" mit MDS-Tülle | 7781019 | |
| Schnellverschlusskupplung, Vaterteil | 7360825 | |
| Kugelhahn ¼" mit MDS-Tülle und Vaterteil | 7119435 | |
| Schnellverschlusskupplung, Mutterteil | 7360824 | |
| Transportkasten aus Holz (ohne Inhalt) für | 7119997 | |
|
Anbohrständer, Bohrstangen und Knarre Masse: 1535 x 525 x 270 mm (max. Bohrstangenlänge = 1475 mm) |
||
| o.Abb. |
Transportkasten für drei Zwischenflansche |
7119998 |
|
DN 200-300, Masse: 600 x 530 x 530 mm |
||
| o.Abb. |
Transportkasten für einen Satz Lochfräser |
7317602 |
|
DN 80-300, Masse: 540 x 380 x 205 mm |
||
| Transportkasten aus Holz (ohne Inhalt) für | 7119902 | |
| Druckluftmotor und Ölbehälter (1 Liter) |
Fernwärme-Säulen-Anbohrständer für Bohrungen DN 25 - DN 150
- mit Fussflansch DN 50 gebohrt nach PN 10 – 40 und 1¼“ IG zum Aufschrauben
- einschl. Dichtungen bis 160° C und Zubehör
- für Bohrungen 1“ bis 2“ zum Aufschrauben
- für Bohrungen DN 50 bis DN 150 zum Aufflanschen
- für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
- max. Arbeitsdruck = 20 bar
- max.Temperatur = 160° C
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Anbohrständer wird mittels Fussflansch DN 50 und ggf. einem Anbohrdom mit der Schleuse und der anzubohrenden Rohrleitung verbunden. Die Bohrstange wird in der Stopfbuchse abgedichtet. Mit dem Antrieb werden die Bohrstange und hierüber das Schneidwerkzeug angetrieben. Der Vorschub wird über die Vorschubspindel gegeben. Die Führungsbrücke führt die Bohrstange. Über die Säulen und die Druckbrücke werden die auftretenden Kräfte aufgenommen. Nach der Anbohrung wird die Bohrstange gegen den Druck über die Spindel kontrolliert bis hinter den Schliessweg der Schleuse zurückgeführt. Zur Vibrationsminimierung und damit sich der Fräser nicht ins Material zieht, wird eine vorgespannte Feder mit Stellring an der Bohrstange fixiert.
Komponenten
Ersatzteile
Zubehör
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer komplett, inkl. Zubehör | 7119207 |
| ohne Bohrstange und Antrieb | ||
| 2 | Anbohrdom 2½" mit Manometer+Kugel- | 7360002 |
| hahn zum Anbohren von T-Stücken bis 2" | ||
| 3 | Muffenschieber 2½" | 7360010 |
| 4 | Adapter für 1" T-Stück | 7360519 |
| Adapter für 1½" T-Stück | 7360520 | |
| Adapter für 2" T-Stück | 7360521 | |
| 5 | Stopfenstange mit 18 mm I-VK | 7360118 |
| 6 | Anbohr-T 1" x 1" Abgang inkl. Stopfen | 7951014 |
| Anbohr-T 1½" x 1¼" Abgang inkl. Stopfen | 7951015 | |
| Anbohr-T 1½" x 1½" Abgang inkl. Stopfen | 7951016 | |
| Anbohr-T 2" x 2" Abgang inkl. Stopfen | 7951018 | |
| 7 | Anbohrdom mit Manometer und 2x | |
| Kugelhahn ¾" gebohrt nach PN 10-16 | ||
| DN 50 auf DN 50 für Bohrungen DN 50 | 7119301 | |
| DN 50 auf DN 65 für Bohrungen DN 65 | 7119302 | |
| DN 50 auf DN 80 für Bohrungen DN 80 | 7119303 | |
| DN 50 auf DN 100 für Bohrungen DN 100 | 7119304 | |
| DN 50 auf DN 125 für Bohrungen DN 125 | 7119305 | |
| DN 50 auf DN 150 für Bohrungen DN 150 | 7119306 | |
| 8 | Bohrstange für 1" bis 2", 865 mm lang inkl. | 7123087 |
| Doppelnippel Ww ¾" AG x G ⅜" AG + M12 | ||
| 8 | Bohrstange für DN 50 bis DN 150, 800 mm | 7142080 |
| mit G ⅝" AG x Ww ⅝" IG | ||
| 9 | Knarre, 20 mm I-VK, 500mm Hebelarm | 7320560 |
| 10 | ||
| 11 | ||
| 1 |
Gewindespindel, komplett |
7119215 |
| 2 |
Druckbrücke |
7119540 |
| 3 |
Mutter Ww ⅞" |
7119521 |
| 4 | Federscheibe | 7119522 |
| 5 | Säule | 7119150 |
| 6 | Führungsbrücke, komplett | 7119206 |
| 7 | Sechskantschraube M 10 x 20 | 7119565 |
| 8 | Fussflansch mit Stopfbuchssockel | 7119310 |
| 9 | Stopfbuchsverschraubung | 7119124 |
| 10 | Glasfilament-Strick, 3-lagig | 7119212 |
| 11 | Dichtring HD für 1¼" IG | 7119111 |
| o.Abb. | Verschlussstopfen ¼" (ohne Abb.) | 7119311 |
| 12 | Gegenfeder Ø 25 mm | 7119166 |
| 13 | Stellring Ø 25 mm | 7119167 |
| 14 | Gewindestift | 7360135 |
| 15 | Sechskantstiftschlüssel 4 mm | 7370112 |
| 16 | Maulschlüssel SW 17 x 19 | 7080995 |
| 17 | Hakenschlüssel 58 - 62, mit Nase | 7260162 |
| 18 | MS-Doppelnippel ¾" | 7370230 |
| 19 | Kugelhahn ¾", komplett | 7370230 |
| 20 | Handhebel, lose | 7370504 |
| 21 | Schraube für Handhebel | 7370505 |
| 22 | Manometer, 0 bis 25 bar | 7119309 |
| 23 | O-Ring bis 140 °C | 7360842 |
| 24 | O-Ring bis 140 °C | 7360846 |
| 25 | Red.-Stück ½" x ¼" | 7784904 |
| 26 | Schutzkappe | 7781009 |
| 27 | Mutter M 16 | 7119235 |
| 28 | Unterlegscheibe | 7119236 |
| 29 | O-Ring bis 140 °C, bei 7360519 | 7360844 |
| O-Ring bis 140 °C, bei 7360520 | 7360845 | |
| O-Ring bis 140 °C, bei 7360521 | 7360846 | |
| 30 | O-Ring bis 140 °C, gilt für alle Adapter | 7360846 |
| Transportkasten aus Holz (ohne Inhalt) | 7119995 | |
|
für Anbohrständer, Bohrstangen, Knarre und Fräser, Masse: 1140 x 320 x 235 mm (max. Bohrstangenlänge = 1065 mm) |
||
|
Transportkasten für Druckluftmotor und |
7127990 | |
|
Ölbehälter, Masse: 440 x 350 x 405 mm |
3-Säulen-Anbohrständer für Bohrungen DN 200 - DN 400, verstärkte Ausführung
- mit Fussflansch DN 300 gebohrt nach PN 10 und PN 16
- einschl. Dichtungen bis 80° C und Zubehör
- für Bohrungen DN 300
- mit Zwischenflansch für Bohrungen DN 200 – 400
- für glatte Bohrstangen, Ø 50 mm und 28 mm A-VK
- max. Arbeitsdruck = 16 bar
- für Hand- und Motorantrieb
Funktionsbeschreibung
Der Säulen-Anbohrständer wird mittels Fussflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt. Nach der Anbohrung erfolgt die Rückführung der Bohrstange über die Druckbrücke mit Spindel.
Komponenten
Ersatzteile
Zubehör
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer, Rückführungsbrücke mit | 7119900 |
| Spindel, Klemmschale zur Rückführung der Bohrstange, Säulenverlängerung, Stütz-/ Druckbrücke, ohne Bohrstange und Antrieb | ||
| 2 | Bohrstange für DN 200 bis DN 400, 1100 mm | 7143911 |
| lang, mit Flansch Ø 140 mm und Innenkonus | ||
| 3 | Knarre | 7120580 |
| 4 | Motorantrieb Art.-Nr. 119 P | |
| 5 | Fräser, Zentrierbohrer | |
| 6 |
Zwischenflansch DN 300 - DN 200, PN 10 |
7119335 |
|
Zwischenflansch DN 300 - DN 200, PN 16 |
7119336 | |
|
Zwischenflansch DN 300 - DN 250, PN 10 |
7119337 | |
|
Zwischenflansch DN 300 - DN 250, PN 16 |
7119338 | |
|
Zwischenflansch DN 300 - DN 400, PN 10 |
7119339 | |
|
Zwischenflansch DN 300 - DN 400, PN 16 |
7119340 | |
|
Zwischenflansch DN 300 - DN 500, PN 10 |
7119341 | |
|
Zwischenflansch DN 300 - DN 500, PN 16 |
7119342 | |
|
|
||
| 1 | Säulenverlängerung, 400 mm lang | 7119925 |
| 2 | Klemmschale | 7119924 |
| 3 | 3-Säulen-Stützbrücke, komplett | 7119904 |
| 4 | Druckbrücke mit Spindel, komplett | 7119930 |
| 5 | Gewindespindel, komplett | 7110930 |
| 6 | Stift mit Kette, komplett | 7119847 |
| 7 | Stift, lose | 7119850 |
| 8 | Ring, lose | 7119848 |
| 9 | Knotenkette, lose | 7119849 |
| 10 | Sechskantschraube M 12 x 40 | 7119846 |
| 11 | Unterlegscheibe | 7119845 |
| 12 | Druckbrücke, komplett (bei Motorantrieb) | 7119940 |
| 13 | Sechskantschraube M 10 x 20 | 7119565 |
| 14 | Zylinderkopfschraube M 10 x 30 | 7119923 |
| 15 | Führungsbrücke, komplett | 7119960 |
| 16 | Drucklager, lose | 7119962 |
| 17 | Sechskantschraube M 10 x 20 | 7119565 |
| 18 | Stopfbuchsverschraubung | 7119914 |
| 19 | Stopfbuchssockel | 7119916 |
| 20 | O-Ring bis 80 °C | 7360806 |
| 21 | Stopfbuchspackung | 7119913 |
| 22 | Sechskantschraube M 12 x 75 | 7119968 |
| 23 | Mutter M 12 | 7774115 |
| 24 | Gegenfeder Ø 50 mm | 7119966 |
| 25 | Stellring Ø 50 mm | 7119967 |
| 26 | Gewindestift | 7119568 |
| 27 | Sechskantstiftschlüssel 5 mm | 7119595 |
| 28 | Maulschlüssel SW 17 x 19 | 7080995 |
| 29 | Hakenschlüssel 95 -100, mit Zapfen | 7370113 |
| 30 | Sechskantstiftschlüssel 8 mm | 7260180 |
| Transportkasten aus Holz | ||
| o.Abb. | für Anbohrständer, Bohrstangen, Knarre | auf Anfrage |
| o.Abb. | für 3 Zwischenflansche DN 200 - 300 | 7119998 |
| o.Abb. | für 1 Satz Lochfräser DN 80 - 300 | 7317602 |
| Masse: 540 x 380 x 205 mm | ||
| für Druckluftmotor und Ölbehälter | 7119902 | |
| Masse: 500 x 380 x 525 mm |

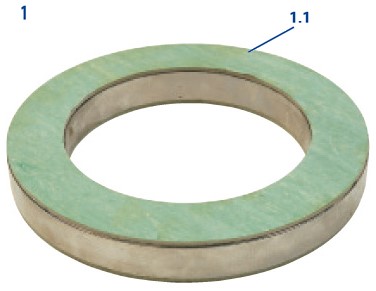

Distanz-Dichtringe
| Bild | Produkt | Artikelnummer |
| 1 | Distanz - Dichtringe | |
| DN 50 | 7119701 | |
| DN 65 | 7119702 | |
| DN 80 | 7119703 | |
| DN 100 | 7119704 | |
| DN 125 | 7119705 | |
| DN 150 | 7119706 | |
| DN 200 | 7119708 | |
| DN 250 | 7119700 | |
| DN 300 | 7119707 | |
| DN 400 | 7119709 | |
| 1.1 | Dichtring, lose | |
| DN 50 | 7119711 | |
| DN 65 | 7119712 | |
| DN 80 | 7119713 | |
| DN 100 | 7119714 | |
| DN 125 | 7119715 | |
| DN 150 | 7119716 | |
| DN 200 1.Seite | 7119718 | |
| DN 200 2.Seite | 7119728 | |
| DN 250 | 7119710 | |
| DN 300 | 7119717 | |
| DN 400 | 7119719 |

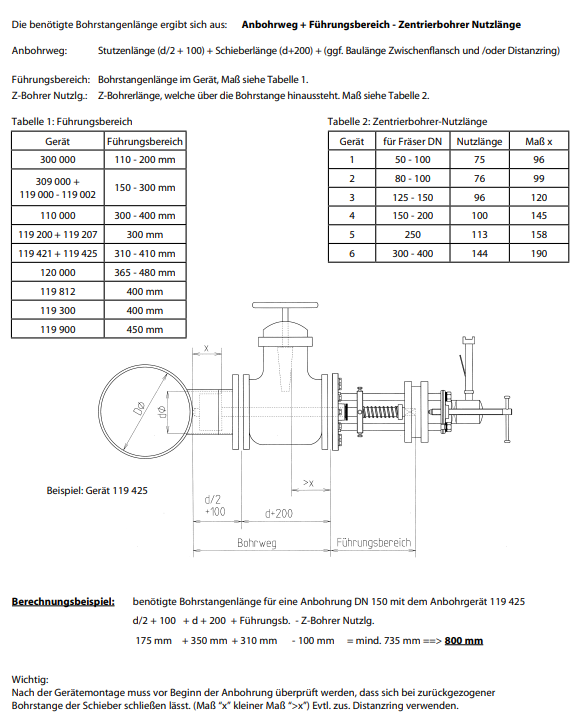

Berechnung der Bohrstangenlänge
