Schleusen-Anbohrsystem
Das Schleusen-Anbohrsystem für Gas-Hausanschlüsse durch T-Stücke 1" bis 2" mit Innen- und Aussengewinde sowie zum Stopfen- oder Ventilsetzen.

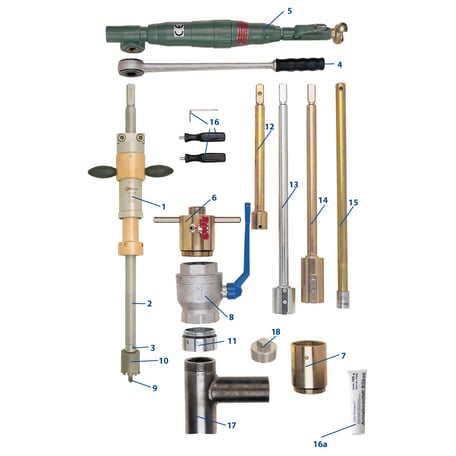

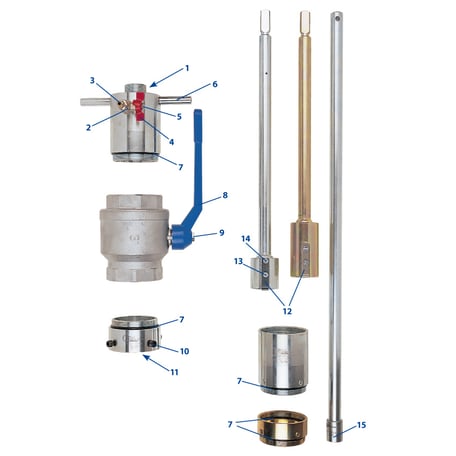

Komponenten
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer Perfekt 3 | 7260003 |
| 2 | Bohrstange, 700 mm lang, Ww ¾" IG | 7123003 |
| 3 | Doppelnippel, mit Ww ¾" AG x G ⅜" AG + M 12 IG für Zentrierbohrer | 7409820 |
| 4 | Anbohrknarre, 20 mm I-VK, 500 mm | 7375561 |
| 5 | Druckluftmotor | 7230902 |
| 6 | Anbohrdom 2½" | 7360000 |
| 7 |
Verlängerung 2½", 100 mm lang (wird zum Ventilsetzen benötigt) |
7360105 |
| 8 | Kugelhahn 2½" | 7370110 |
| 9 | Zentrierbohrer, Ø 14 mm x M12 AG | 7328002 |
| 10 |
Spiralbohrer 1", HSS, ⅜" IG f. Stahl+Guss |
7407514 |
|
Spiralbohrer 1¼", HSS, ⅜" IG f. Stahl+ uss |
7407515 | |
|
Lochfräser 1½" aus HSS, ⅜" IG, für Stahl |
7394316 | |
|
Lochfräser 2" aus HSS, ⅜" IG, für Stahl |
7394318 | |
| 11 |
Adapter mit 1¼" IG x 2½" AG |
7360019 |
|
Adapter mit 2" IG x 2½" AG |
7360020 | |
|
Adapter mit 2½" IG x 2½" AG |
7360021 | |
| 12 |
Stopfenstange für Stopfen 1", 17 mm A-VK |
7360118 |
|
Stopfenstange für Stopfen 1¼",19 mm A-VK |
7360120 | |
|
Stopfenstange für Stopfen 1½", 22 mm A-VK |
7360123 | |
|
Stopfenstange für Stopfen 2", 24 mm A-VK |
7360124 | |
| 13 |
Stopfenstange für Stopfen 38 mm A-SK |
7360222 |
| 14 |
Ventil-Setzstange für Ventile 2" |
7360220 |
| 15 |
Magnetstange, 800 mm lang - für 1¼" |
7326303 |
|
Magnetstange, 800 mm lang - für 1½" + 2" |
7326301 | |
| 16 |
2 x Drehgriff Ø 8 mm + Inbusschlüssel 4 mm |
7360029 |
| 16a |
Armaturenfett-Silikon, Tube 100g |
7370994 |
| 17 |
Aufschweiss-T-Stücke |
siehe Armaturen |
| 18 |
Stopfen |

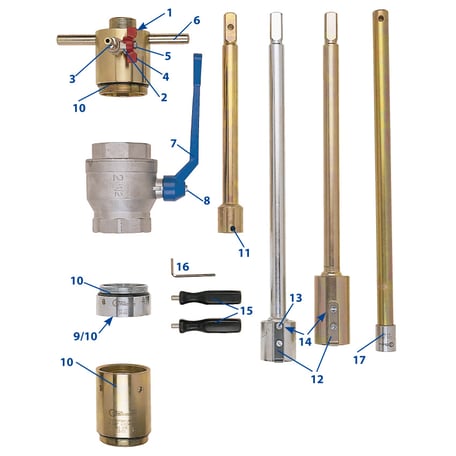

Ersatzteile
| Bild | Produkt | Artikelnummer |
| 1 | O-Ring Ø 25 x 4 mm, bis 80 °C | 7080912 |
| 2 | Kugelhahn ¼" kurze Bauform mit MDS-Tülle | 1360030 |
| 3 | Schlauchtülle MDS lose | 7781020 |
| 4 | Griff für Kugelhahn ¼" | 7781016 |
| 5 | Mutter für Kugelhahn ¼" | 7781017 |
| 6 | Griff, lose | 7360107 |
| 7 | Handhebel, lose, für Kugelhahn 2½" | 7370535 |
| 8 |
Schraube für Handhebel lose, für Kugelhahn 1½" und 2½" |
7370552 |
| 9 |
O-Ring Ø 37 x 3 mm, für Adapter 7360019 |
7360803 |
|
O-Ring Ø 55 x 4 mm, für Adapter 7360020 |
7360805 | |
| 10 |
O-Ring Ø 70 x 4 mm, für 2½" AG |
7360806 |
| 11 |
Gewindestift M8 x 8 |
7360125 |
| 12 |
Feder für Stopfen- und Ventilsetzstange |
7360219 |
| 13 |
Schraube für Feder |
7080956 |
| 14 |
Federring |
7080957 |
| 15 |
Drehgriff mit Dorn Ø 8 mm |
7080994 |
| 16 |
Sechskantstiftschlüssel 4 mm |
7370112 |
| 17 |
Magnet, lose, für 1¼" |
7326210 |
|
Magnet, lose, für 1½" +2" |
7326310 |
Das Schleusen-Anbohrsystem für Gas-Hausanschlüsse durch T-Stücke 1" bis 2" mit Spannkopf sowie zum Stopfen- oder Ventilsetzen.

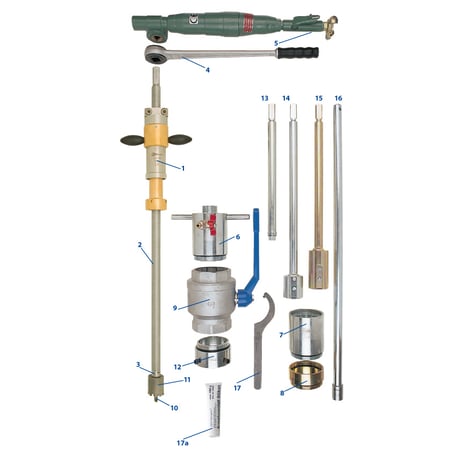

Komponenten
| Bild | Produkt | Artikelnummer |
| 1 | Anbohrständer Perfekt 3 | 7260003 |
| 2 | Bohrstange mit Ww ¾" IG, 830 mm lang | 7123086 |
| 3 |
Doppelnippel Ww ¾"AG x Rp ⅜"AG x M 12 IG |
7409820 |
| 4 |
Knarre 20 mm I-VK, 500 mm Hebelarm |
7375561 |
| 5 |
Druckluftmotor |
7230902 |
| 6 |
Anbohrdom 3" |
7360200 |
| 7 |
Verlängerung 3", 100 mm lang (wird zum Ventilsetzen benötigt) |
7360205 |
| 8 |
Adapter 3" AG x 3" IG (wird zusätzlich zum Ventilsetzen bei 2¼" Ventilen benötigt) |
7360215 |
| 9 |
Kugelhahn 3" |
7360210 |
| 10 |
Zentrierbohrer |
7328002 |
| 11 |
Bohrer 1" (bei Spannkopf Ø 55 mm) |
7407514 |
|
Fräser 1¼" (bei Spannkopf Ø 80 mm) |
7394315 |
|
|
Fräser 1½" (bei Spannkopf Ø 80 mm) |
7394316 |
|
|
Fräser 2" (bei Spannkopf Ø 80 mm) |
7394318 |
|
| 12 |
Adapter für Spannkopf, Ø 55 mm x 3" AG |
7360207 |
|
Adapter für Spannkopf, Ø 80 mm x 3" AG |
7360208 |
|
| 13 |
Stopfenstange für 1" und 1¼" für Stopfen mit 19 mm I-Sechskant |
7360223 |
| 14 |
Stopfenstange für Stopfen mit 38 mm A-SK |
7360222 |
| 15 |
Ventil-Setzstange bis 2" |
7360220 |
| Ventil-Setzstange bis 2¼" | 7360221 | |
| 16 |
Magnetstange, 800 mm lang |
7326301 |
| 17 |
Hakenschlüssel 95 - 100 mm, mit Zapfen |
7370113 |
| 17a | Armaturenfett-Silikon, Tube 100g | 7370994 |
Ersatzteile
| Bild | Produkt | Artikelnummer |
| 1 | O-Ring Ø 25 x 4 mm, bis 80 °C | 7080912 |
| 2 | Kugelhahn ¼" kurze Bauform mit MDS-Tülle | 1360030 |
| 3 | Schlauchtülle MDS lose | 7781020 |
| 4 | Griff für Kugelhahn ¼" | 7781016 |
| 5 | Mutter für Kugelhahn ¼" | 7781017 |
| 6 | Griff, lose | 7360107 |
| 7 | O-Ring Ø 82 x 4 mm, bis 80 °C | 7360906 |
| 8 | Handhebel, lose, für Kugelhahn 3" | 7360211 |
| 9 |
Schraube für Handhebel, für Kugelhahn 3" |
7360212 |
| 10 | Zylinderkopfschraube M8 x 16 | 7350310 |
| 11 |
O-Ring Ø 55 x 4 mm, bis 80 °C, für Spannkopf-Adapter Ø 55 |
7360805 |
| 12 |
O-Ring Ø 82 x 4 mm, bis 80 °C, für Spannkopf-Adapter Ø 80 |
7360906 |
| 13 |
Schraube für Feder |
7080956 |
| 14 |
Federring |
7080956 |
| 15 |
Magnet, lose |
7326310 |

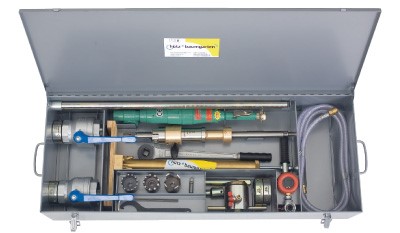

Zubehör
| Produkt | Artikelnummer |
|
Transportkasten aus Stahlblech (ohne Inhalt) für Anbohrgerät und Zubehör, Masse: 1080 x 420 x 210 mm (max. Bohrstangenlänge 865 mm) |
7370992 |
