Universalanbohrgerät Perfekt 3 + 4

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgerät, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräser

"Perfekt 3 + 4"

  • zum Aufschrauben mit Rp 1¼“ IG inkl. Dichtungen bis 80°C
  • für Bohrungen 1“ – 3“
  • für glatte/gelochte Bohrstangen, Ø 25 mm und 20 mm A-VK
  • empfohlener max. Arbeitsdruck = 8 bar
  • für Hand- und Motorantrieb

Produktbeschreibung

Der „Perfekt" 3 dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 80, in Verbindung mit dem Säulenständer (Artikelnummer 7266150) bis zu einer Bohrdimension DN 150. Bei Anbohrungen mit unserem PE-Anbohrsystem (Artikelnummer 7345 . . .) bis zu einem Fräser-Ø 172 mm (Abgang Ø 225 mm) auch ohne Säulenständer. Weiterhin zum Sperren von Rohrleitungen 1“ bis 2½“ mit unserer Schleusensperrvorrichtung Artikelnummer 7351 . . .) Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden. Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max. Temp. 80 °C) geeignet. (Ggf. können Dichtungen für weitere Medien geliefert werden.)



Funktionsbeschreibung

Die Befestigung des „Perfekt 3 + 4" erfolgt durch Aufschrauben des G 1¼“ Innengewindes auf der Geräteunterseite. Die Bohrstange wird über die Spannklaue/den Bajonettverschluss geklemmt. Bei geklemmter Bohrstange wird über den Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über die Ballengriffe der Vorschub gegeben.

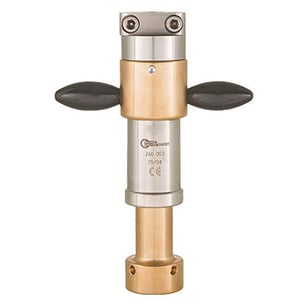

Perfekt 3

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräse

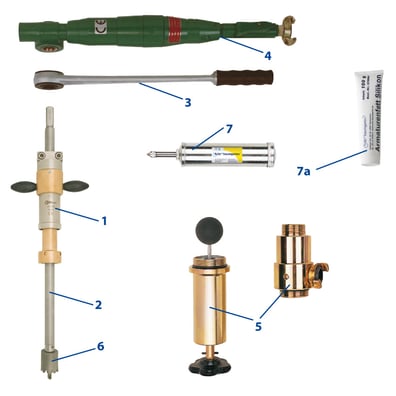

Bild Produkt Artikelnummer
1

Perfekt 3 ohne Bohrstange

7260003


inkl. Inbusschlüssel und Hakenschlüssel


2 Bohrstange, 615mm lang, inkl.  7123066
  Doppelnippel, mit Ww ¾" AG x G ⅜" AG + M 12 IG für Zentrierbohrer
3 Anbohrknarre 20 mm I-VK, 500 mm  7375561
4 Druckluftmotor  7230902
5 Aufschraubstücke und Hilfsventile
6 Bohrer, Fräser und Zentrierbohrer
7 Kolbenstosspresse zum Fetten des  7745110
  Kugellagers (mit Fett)
7a Armaturenfett Silikon, Tube 100g 7370994

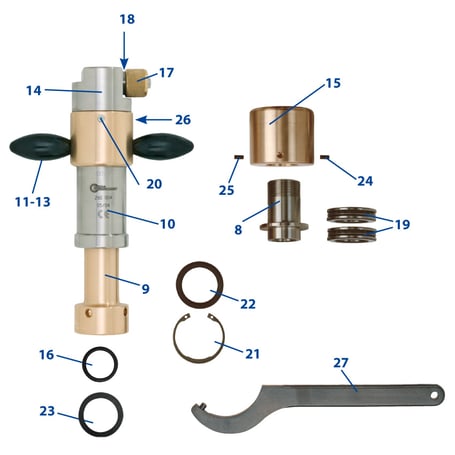

Ersatzteile

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgerät, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräser

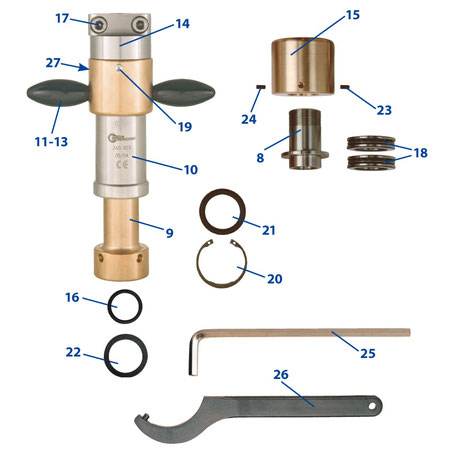

Bild Produkt Artikelnummer
 8 Lagerhülse 7260311
 9 Gewindebüchse 7260321
10 Vorschubbüchse 7260330
11 Handgriff komplett 7080932
12 Griff lose 7080933
13 Gewindestift lose 7080934
14 Spannklaue + Schrauben 7260312
15 Lagerbuchse 7260300
16 O-Ring bis 80 °C (2 x erforderlich) 7080912
17 Spannschraube (2 x erforderlich) 7260313
18 Kugellager (2 x erforderlich) 7260340
19 Fettnippel (2 x erforderlich) 7260150
20 Sicherungsring 7260322
21 Abstreifring 7260320
22 Dichtring bis 80 °C 7080911
23 Schwerspannstift 7260323
24 Madenschraube 7283611
25 Inbusschlüssel 8 mm, 200 mm lang 7260180
26 Hakenschlüssel 58 - 62 mm, mit Zapfen 7260165
27 Gewindestift M10 x 10 7260430


Perfekt 4

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräser

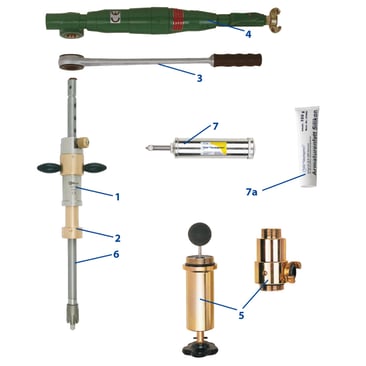

Bild Produkt Artikelnummer
1

Perfekt 4 ohne Bohrstange

7260004


inkl. Hakenschlüssel


2 Bohrstange, 615mm lang, inkl.  7251762
  Doppelnippel, mit Ww ¾" AG x G ⅜" AG + M 12 IG für Zentrierbohrer
3 Anbohrknarre 20 mm I-VK, 500 mm 7375561
4 Druckluftmotor 7230902
5 Aufschraubstücke und Hilfsventile
6 Bohrer, Fräser und Zentrierbohrer
7 Kolbenstosspresse zum Fetten des  7745110
  Kugellagers (mit Fett)
7a Armaturenfett Silikon, Tube 100g 7370994


Ersatzteile

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräser
Bild Produkt Artikelnummer
 8 Lagerhülse 7260311
 9 Gewindebüchse 7260321
10 Vorschubbüchse 7260330
11 Handgriff komplett 7080932
12 Griff lose 7080933
13 Gewindestift lose 7080934
14 Mitnehmerbüchse ohne Bajonettverschluss 7260412
15 Lagerbuchse 7260300
16 O-Ring bis 80 °C (3 x erforderlich) 7080912
17 Bajonettverschluss komplett 7260496
18 Stift zum Bajonettverschluss 7260490
19 Kugellager (2 x erforderlich) 7260340
20 Fettnippel (2 x erforderlich) 7260150
21 Sicherungsring 7260322
22 Abstreifring 7260320
23 Dichtring bis 80 °C 7080911
24 Schwerspannstift 7260323
25 Madenschraube 7283611
26 Gewindestift 7260430
27 Hakenschlüssel 58 -62 mm, mit Zapfen 7260165


Zubehör

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Fräser, Zentrierbohrer, Lochfräser, Sägekranzfräser

Stufennippel

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Spülhahn, Adapter, Spüladapter, Aufschraubstück

Aufschraubstücke ohne Spülhahn

Aufschraubstücke mit Spülhahn

Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Spülhahn, Adapter, Spüladapter, Aufschraubstück
Druckluftmotore, Antriebe, Anbohrmotore, Anbohrmaschinen, Bohrmaschinen, Anbohrgeräte, Anbohrständer, Perfekt 3, Gasleitungen anbohren, Wasserleitungen anbohren, Spülhahn, Adapter, Spüladapter, Aufschraubstück

Aufschraubstücke für Erhard-Drehschieber und Voigt-SST-DAV

Aufschraubstück Hawle ZAK

Aufschraubstück Linksgewinde spezial

Aufschraubstück für Rehbein VLUX

Aufschraubstück für Schmieding, Voigt, Keulahütte, Fomm, vonRoll(AWP)

Hilfsventile

Aufschraubstück mit Verlängerung

Aufschraubstück für Erhard-Drehschie-ber-Anbohrschelle mit EISI-Verbindung

Aufschraubstück für Düker Typ 1014

Bild Produkt Artikelnummer


Transportkasten aus Stahlblech für Anbohr-

7086003


ständer, Knarre, Zubehör, Masse: 830 x 335 x 210 mm (max. Bohrstangenlänge 780 mm)


Bild Produkt Artikelnummer
  Stufennippel Ms für drucklose Anbohrungen  7281882
  G 1¼" AG Rechtsgewinde x G 2" - 1½" - 1¼" AG Rechtsgewinde

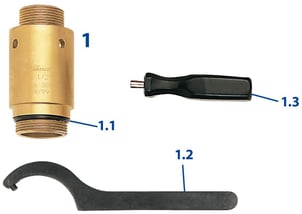

1 Aufschraubstück ohne Spülhahn G 1" AG 7316304
  Aufschraubstück ohne Spülhahn G 1¼" AG 7316305
  Aufschraubstück ohne Spülhahn G 1½" AG 7316306
  Aufschraubstück ohne Spülhahn G 2" AG 7316308


Aufschraubstück ohne Spülhahn für 1"

7282004


spezial Linksgewinde Ø 41,2 x 10 Gg-LH




Aufschraubstück ohne Spülhahn für 1¼"-1½"

7282006


spezial Linksgewinde Ø 50,5 x 10 Gg-LH




Aufschraubstück ohne Spülhahn für 2"

7282008


spezial Linksgewinde Ø 64,2 x 10 Gg-LH




Aufschraubstück ohne Spülhahn für 1¼"-1½"

7282206


spezial Linksgewinde M 50 x 3-LH




Aufschraubstück ohne Spülhahn für 2"

7282208


spezial Linksgewinde M 64 x 3-LH


1.1

O-Ring Ø 30 x 3 mm bis 80°C, für 1"

7360932


O-Ring Ø 37 x 3 mm bis 80°C, für 1¼"

7360803


O-Ring Ø 40 x 4 mm bis 80°C, für 1½"

7360804


O-Ring Ø 55 x 4 mm bis 80°C, für 2"

7360805
1.2

Hakenschlüssel 52-55 mm, für 1"

7260164


Hakenschlüssel 58-62 mm, für 1"-1½"

7260165


Hakenschlüssel 68-75 mm, für 2"

7260160
1.3

Drehgriff mit Dorn Ø 8 mm

7080994

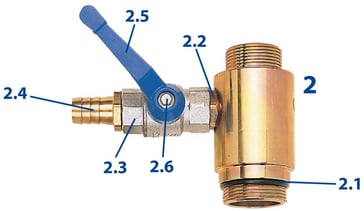

2 Aufschraubstück mit Spülhahn G 1" AG 7316314
  Aufschraubstück mit Spülhahn G 1¼" AG 7316315
  Aufschraubstück mit Spülhahn G 1½" AG 7316316
  Aufschraubstück mit Spülhahn G 2" AG 7316320


Aufschraubstück mit Spülhahn für 1"

7282014


spezial Linksgewinde Ø 41,2 x 10 Gg-LH




Aufschraubstück mit Spülhahn für 1¼"-1½"

7282016


spezial Linksgewinde Ø 50,5 x 10 Gg-LH




Aufschraubstück mit Spülhahn für 2"

7282018


spezial Linksgewinde Ø 64,2 x 10 Gg-LH




Aufschraubstück mit Spülhahn für 1¼"-1½"

7282216


spezial Linksgewinde M 50 x 3-LH




Aufschraubstück mit Spülhahn für 2"

7282218


spezial Linksgewinde M 64 x 3-LH


2.1 O-Ring Ø 30 x 3 mm bis 80°C, für 1" 7360932
  O-Ring Ø 37 x 3 mm bis 80°C, für 1¼" 7360803
  O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
  O-Ring Ø 55 x 4 mm bis 80°C, für 2" 7360805
2.2 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
2.3 Kugelhahn ¾" 7370230
2.4 Handhebel 7370504
2.5 Schraube für Handhebel 7370505
2.6 GEKA-Kupplung ¾"AG 1460000

1 Aufschraubstück ohne Spülhahn G 1½" AG 7316306
1.1 Adapter für Plassonanschluss TR 63 x 5 IG 7316336
  x Rp 1½" IG
1.2 O-Ring Ø 40 x 4 mm bis 80°C, für 1½"  7360804
1.3 Flachdichtung 7316337
1.4 Hakenschlüssel 58-62 mm  7260165
1.5 Drehgriff mit Dorn Ø 8 mm  7080994

2 Aufschraubstück mit Spülhahn G 1½" AG
2.1

Adapter für Plassonanschluss

7316336


TR 63 x 5 IG x Rp 1½" IG


2.2 O-Ring Ø 40 x 4 mm bis 80°C, für 1½"  7360804
2.3 Doppelnippel R ¾" AG, einseitig abgedreht  1430110
2.4 Kugelhahn ¾"  7370230
2.5 Handhebel  7370504
2.6 Schraube für Handhebel 7370505
2.7 GEKA-Kupplung ¾"AG  1460000
2.8 Flachdichtung  7316337

3

Aufschraubstück o. Spülhahn Hawle-ZAK 34

7316354



Aufschraubstück o. Spülhahn Hawle-ZAK 46

7316356

3.1 Ms-Doppelnippel G 1¼" x G 1½" 7267050
3.2

Adapter-Hawle-ZAK 34, lose

7316324



Adapter-Hawle-ZAK 46, lose

7316326

3.3 O-Ring Ø 40 x 4 mm bis 80°C, 7360804
3.4

O-Ring für ZAK 34 bis 80°C

7360801



O-Ring für ZAK 46 bis 80°C

7360800


4

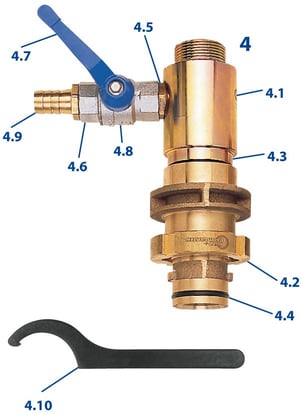

Aufschraubstück m. Spülhahn Hawle-ZAK 34

7316364



Aufschraubstück m. Spülhahn Hawle-ZAK 46

7316366

4.1 Aufschraubstück mit Spülhahn G 1½" AG 7316316
4.2

Adapter-Hawle-ZAK 34, lose

7316324



Adapter-Hawle-ZAK 46, lose

7316326

4.3 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
4.4

O-Ring für ZAK 34 bis 80°C

7360801



O-Ring für ZAK 46 bis 80°C

7360800

4.5 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
4.6 Kugelhahn ¾" 7370230
4.7 Handhebel 7370504
4.8 Schraube 7370505
4.9 GEKA-Kupplung ¾" AG 1460000
4.10 Hakenschlüssel 68-75 mm, für 2" 7260160

1 Aufschraubstück ohne Spülhahn G 1¼"-LH 7282504


Aufschraubstück ohne Spülhahn G 1½"-LH

7282505



Aufschraubstück ohne Spülhahn G 2"-LH

7282506

1.1

O-Ring Ø 32 x 3 mm bis 80°C, für 1¼"

7282514



O-Ring Ø 43 x 3 mm bis 80°C, für 1½"

7282515



O-Ring Ø 53 x 3 mm bis 80°C, für 2"

7282516
1.2

Hakenschlüssel 52-55 mm, für 1"

7260164


Hakenschlüssel 58-62 mm, für 1¼"-1½"

7260165



Hakenschlüssel 68-75 mm, für 2"

7260160
1.3 Drehgriff mit Dorn Ø 8 mm 7080994

 1

Aufschraubstück ohne Spülhahn VLUX,

7316510


max. Bohrungsdurchmesser Ø 38 mm


1.1 Aufschraubstück ohne Spülhahn G 1½" AG 7316306
1.2 Anbohradapter VLUX 7316500
1.3 O-Ring Ø 40 x 4 mm bis 80°C 7360804
 1.4  O-Ring Ø 53 x 4 mm bis 80°C (2 Stk.) 7360505
  Hakenschlüssel 58 - 62 mm 7260165

 2

Aufschraubstück mit Spülhahn VLUX,

7316520


max. Bohrungsdurchmesser Ø 38 mm


2.1

Aufschraubstück mit Spülhahn G 1½" AG

7316316
2.2

Anbohradapter VLUX

7316500
2.3

O-Ring Ø 40 x 4 mm bis 80°C

7360804
2.4

Doppelnippel R ¾" AG, einseitig abgedreht

1430110
2.5

Kugelhahn ¾

7370230
2.6

Handhebel

7370504
2.7

Schraube für Handhebel

7370505
2.8 O-Ring Ø 53 x 4 mm bis 80°C (2 Stk.)  7360505
2.9 GEKA-Kupplung ¾"AG 1460000

1

Aufschraubstück ohne Spülhahn für 1"-1½"

7282606


spezial Linksgewinde Ø 50,5 x 10 Gg-LH inkl. Schlauch


1.1

O-Ring Ø 40 x 4 mm bis 80°C, für 1½"

7360804
1.2

GEKA-Kupplung ¾" AG

1460000
1.3

Schlauchkupplung

7282608
1.4

Dichtung für GEKA-Kupplung

7282612
1.5 Schlauchschelle 7370234
1.6 Schlauch komplett, 4 m lang 7282610
1.7 Schlauch lose, Lfm 7282611
1.8 Hakenschlüssel 68-75 mm, für 2" 7260160
1.9 Drehgriff mit Dorn Ø 8 mm 7080994

2

Aufschraubstück mit Spülhahn G 2"-LH

7282318
2.1 O-Ring Ø 55 x 4 mm bis 80°C, für 2" 7360805
2.2 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
2.3 Kugelhahn ¾" 7370230
2.4 GEKA-Kupplung ¾"AG 1460000
2.5 Handhebel 7360504
2.6 Schraube für Handhebel 7360505

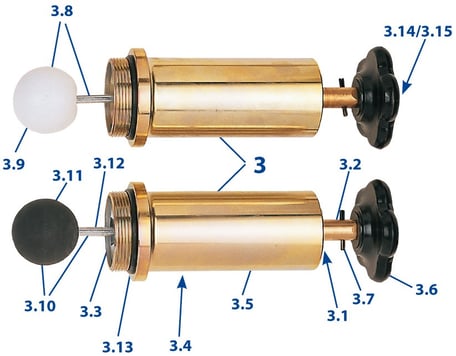

3 Hilfsventil mit Kugel normal (weiss) 7283606
3.1 Hilfsventil mit Kugel weich (schwarz) 7283608
3.2 O-Ring bis 80°C 7283607
3.3 Schubstange, lose 7283610
3.4 Schubkopf, lose 7283611
3.5 Gehäuse, lose 7283612
3.6 Handrad 7283613
3.7 Schwerspannstift 7283615
3.8 Kugel normal (weiss) mit Schraube 7283616
3.9 Kugel normal (weiss), lose 7283617
3.10 Kugel weich (schwarz) mit Schraube 7283627
3.11 Kugel weich (schwarz), lose 7283626
3.12 Schraube zu Kugel, lose 7283636
3.13 O-Ring bis 80°C 7360805
3.14 Sechskantschraube 7370129
3.15 Unterlegscheibe 7370424
3.16 Montageschlüssel 7283646

2 Aufschraubstück mit Verlängerung G 1½" AG 7316346
2.1 Verlängerung G 1½" AG-IG 7316317
2.2 Aufschraubstück mit Spülhahn G 1½" AG 7316316
2.3 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360805
2.4 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
2.5 Kugelhahn ¾" 7370230
2.6 Handhebel 7370504
2.7 Schraube für Handhebel 7370505
2.8 GEKA-Kupplung ¾" AG 1460000

1 Aufschraubstück-EISI ohne Spülhahn  7316610
1.1 Aufschraubstück ohne Spülhahn G 1½" AG 7316306
1.2 Anbohradapter-EISI 7316600
1.3 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
2 Aufschraubstück-EISI ohne Spülhahn  7316620
2.1 Aufschraubstück mit Spülhahn G 1½" AG 7316316
2.2 Anbohradapter-EISI 7316600
2.3 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
2.4 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
2.5 Kugelhahn ¾" 7370230
2.6 Handhebel 7370504
2.7 Schraube für Handhebel 7370505
2.8 GEKA-Kupplung ¾" AG 1460000

1 Aufschraubstück ohne Spülhahn G 1½" AG 7316306
1.1 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
2 Aufschraubstück-TOP-Drehfix ohne  7316710
  Spühlhahn, komplett (Bajonett-Verbindung)
2.1 Anbohradapter-Drehfix 7316700
2.2 O-Ring Ø 47 x 4 mm bis 80°C (2 Stk.) 7360809
  Hakenschlüssel 58 - 62 mm 7260165
3 Aufschraubstück mit Spülhahn G 1½" AG 7316316
3.1 O-Ring Ø 40 x 4 mm bis 80°C, für 1½" 7360804
3.2 Doppelnippel R ¾" AG, einseitig abgedreht 1430110
3.3 Kugelhahn ¾" 7370230
3.4 Handhebel 7370504
3.5 Schraube für Handhebel 7370505
3.6 GEKA-Kupplung ¾" AG 1460000
4 Aufschraubstück-TOP-Drehfix mit  7316720
  Spühlhahn, komplett (Bajonett-Verbindung)
4.1 Aufschraubstück-TOP-Drehfix, lose 7316700
4.2 O-Ring Ø 47 x 4 mm bis 80°C (2 Stk.) 7360809
4.3 Hakenschlüssel 58 - 62 mm 7260165


Berechnung der Bohrstangenlänge

Berechnung der Bohrstangenlänge beim Perfekt 3/Perfekt 4



     60 mm Bohrstangenvierkant

+ 285 mm Perfekt 3/4

+ 250 mm als Beispiel gesamter Bohrweg (Aufschraubstück+Schelle/Ventil)

-  75 mm als Beispiel für Bohrwerkzeug (Fräser)

_____________________________________________________________

= 520 mm > Mindestlänge der Bohrstange 520 m


Download
Bedienungsanleitung "Perfekt 3" (D)
BA-260-003.pdf
Adobe Acrobat Dokument 1.4 MB
Download
Bedienungsanleitung "Perfekt 4" (D)
BA-260-004.pdf
Adobe Acrobat Dokument 816.7 KB
Download
Berechnung der Bohrstangenlänge (D)
Berechnung_Bohrstangenlänge.pdf
Adobe Acrobat Dokument 112.0 KB
