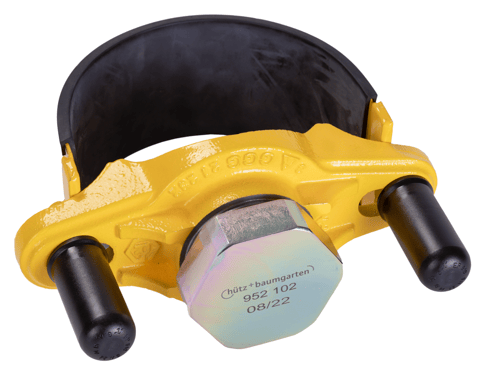

Sperrblasenschelle für Guss- und Stahlrohr

  • Anschluss-Stück: EN-GJS-400-15
  • Profildichtung in EPDM oder NBR
  • DN 80-300,  G 2½"AG x Rp 2"IG
  • DN 250 -500, G 3"AG x Rp 2½"IG
  • Gas PN 5, Wasser PN 16
  • Ausdrehung für Messingstopfen
  • Kunststoff- oder Stahlkappe als zweite Abdichtung
  • EKB-Beschichtung in gelb
  • Nirobandbügel 80 mm breit, 1.5 mm stark
  • mit Verstärkungslaschen 20x5 mm
  • mit Profilgummieinlage
  • Gewindebolzen: V2A
  • Muttern: V4A Gleitmo beschichtet
  • Typenschild mit Produktdaten und Anzugsdrehmoment

Unsere Sperrblasenschelle hat für den Anwender enorme Vorteile für eine sichere Montage mit einer späteren Anbohrung und Sperrung der Gasleitung. Die Dichtung im Dichtungssitz kann sich nicht in den Anbohrbereich verschieben. Dadurch bleibt der benötigte Ringspalt am Blasensetzgerät bestehen und Schleichgas wird ungehindert abgeführt. Der einzigartige Nirobandbügel mit seiner markanten Breite verhindert ein Verdrehen der Enden. Die Profilgummieinlage garantiert eine optimale Anlagefläche und schützt vor elektrochemischer Korrosion. Die zu empfehlende Keildichtung sorgt für einen noch besseren Anpressdruck am Rohr und verhindert Ablagerungen zwischen Schellenkörper und Dichtung. Der Dichtwerkstoff ist nach DIN EN 549 und der DVGW VP 406-A 7 geprüft und zugelassen.

Sperrblasenschelle mit Nirobandbügel
Artikelnummer Dimension

1720203

DN   80  G 2½"AG x Rp 2"IG   Øa   89-102 mm

1720204

DN 100  G 2½"AG x Rp 2"IG   Øa 108-124 mm

1720205

DN 125  G 2½"AG x Rp 2"IG   Øa 133-150 mm

1720206

DN 150  G 2½"AG x Rp 2"IG   Øa 168-184 mm

1720207

DN 150  G 2½"AG x Rp 2"IG   Øa 159-163 mm (Stahlrohr)

1720208

DN 200  G 2½"AG x Rp 2"IG   Øa 208-238 mm

1720210

DN 250  G 2½"AG x Rp 2"IG   Øa 264-290 mm

1720212

DN 300  G 2½"AG x Rp 2"IG   Øa 306-330 mm

1720310

DN 250  G 3"AG x Rp 2½"IG   Øa 264-290 mm

1720312

DN 300  G 3"AG x Rp 2½"IG   Øa 306-330 mm

1720314

DN 350  G 3"AG x Rp 2½"IG

1720316

DN 400  G 3"AG x Rp 2½"IG

1720318

DN 500  G 3"AG x Rp 2½"IG
Sperrblasenschelle mit Niroflachbügel
Artikelnummer Dimension

7940706

DN 150  G 2½"AG x Rp 2"IG   Gussrohr

7940708

DN 200  G 2½"AG x Rp 2"IG   Gussrohr

7940710

DN 250  G 2½"AG x Rp 2"IG   Gussrohr

7940712

DN 300  G 2½"AG x Rp 2"IG   Gussrohr

7940910

DN 250  G 3"AG x Rp 2½"IG   Gussrohr

7940912

DN 300  G 3"AG x Rp 2½"IG   Gussrohr

7940914

DN 350  G 3"AG x Rp 2½"IG   Gussrohr

7940916

DN 400  G 3"AG x Rp 2½"IG   Gussrohr

Flachstopfen

mit O-Ring-Abdichtung, zylindrischem Aussengewinde und Innen-Vierkant. Nicht zum Verschweissen! Kombinierbar mit der Flachkappe als zweite Abdichtung.

Artikelnummer Dimension

7950416

Stopfen G 1½" aus Ms, mit O-Ring, 19 mm I-Vierkant

7950418

Stopfen G 2" aus Ms, mit O-Ring, 19 mm I-Vierkant

7950420

Stopfen G 2½" aus Ms, mit O-Ring, 19 mm I-Vierkant

Flachkappen

mit Innengewinde und Flachdichtung aus Stahl, galvanisch verzinkt. Nicht zum Verschweissen!

Artikelnummer

Dimension

7952008

Flachkappe G 2" IG, mit Flachdichtung

7952102

Flachkappe G 2½" IG, mit Flachdichtung

7952103

Flachkappe G 3" IG, mit Flachdichtung

Download
Datasheet Sperrblasenschelle (D)
Datasheet_Sperrblasenschelle_D.pdf
Adobe Acrobat Dokument 294.6 KB
