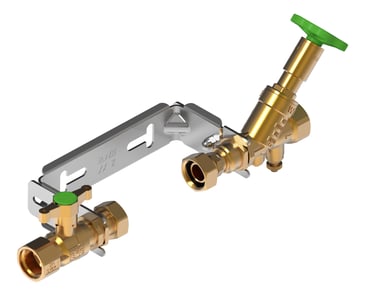

Wasserzähler-Bügel mit bleifreien Absperrarmaturen

Wasserzählerbügel, Zählerbügel, Wasserzähler, Kamstrup, GWF, Hausanschluss, Wasserinstallation,
  • Noch mehr Wasserqualität
  • spannungsfreier Einbau des Wasserzählers
  • gemäss SVGW W3 und Wasserverordnung vom Bund

Wasserzählerbügel sollten in jeder Versorgungseingangsinstallation ein Standardprodukt sein, um diese gemäss den Richtlinien nach SVGW W3 auszuführen. Ausserdem sind eine spannungsfreie Zählermontage und ein mögliches Wechseln vom Messinstrument zwingend zu beachten.

  • Anschlussbügel aus Edelstahl für eine korrosionsfreie Installation
  • Einfachen und schnellen Wechsel von Wasserzählern unterschiedlicher Hersteller und Standardbaulängen (220 mm)
  • Ein-/Ausgangsgewinde und Überwurf der Verschraubungen DN 25 (1") IG
  • Andere Dimensionen auf Anfrage
  • Stellbügel mit 2-in-1 Funktion für waagerechten und senkrechten Einbau
  • Kompatible, robuste Ein- und Ausgangsarmaturen aus bleifreiem Silicium-Messing für noch mehr Wasserqualität
  • Verschraubungen mit Zentrierung und formschlüssigen Gewinde-Längenausgleich
  • 2 Varianten lieferbar:
    • Kugelabsperrarmatur – KSR-Ventil
    • Freistromventil – KSR Ventil
  • Alle Armaturen totraumfrei
  • Dichtungen der Verschraubungen zum Zähler aus verschiedenen Materialien
    • PE bis 40°C
    • EPDM bis 130°C
    • CE 200 bis 200°C
  • Inkl. passendem Befestigungsmaterial: Dübel, Schrauben, Unterlegscheiben
  • Erfüllen die Richtlinien nach SVGW W3 und die Wasserverordnung vom Bund

Wasserzählerbügel, Zählerbügel, Wasserzähler, Kamstrup, GWF, Hausanschluss, Wasserinstallation, Anschlussverschraubung Wasserzähler
Wasserzählerbügel, Zählerbügel, Wasserzähler, Kamstrup, GWF, Hausanschluss, Wasserinstallation, Anschlussverschraubung Wasserzähler
Bild Produkt Artikelnummer

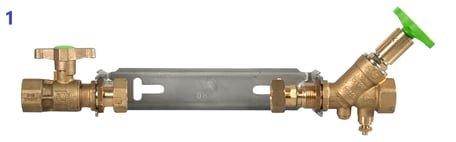

1 Wasserzählerbügel Edelstahl 220 mm 1421000
  inkl. Absperrarmaturen Kugelhahn - KSR-Ventil Messing Rp 1" (Armatureingang/-ausgang + Zähleranschluss)
1 Wasserzählerbügel Edelstahl 220 mm 1421005
  inkl. Absperrarmaturen Kugelhahn - KSR-Ventil Silicium Messing (bleifrei) Rp 1" (Arma-tureingang/-ausgang + Zähleranschluss)
2 Wasserzählerbügel Edelstahl 220 mm 1421010


inkl. Absperrarmaturen FS - KSR-Ventil Messing Rp 1" (Armatureingang/-ausgang + Zähleranschluss)


2 Wasserzählerbügel Edelstahl 220 mm 1421015
  inkl. Absperrarmaturen FS - KSR-Ventil Silicium Messing (bleifrei) Rp 1" (Armatur-eingang/-ausgang + Zähleranschluss)


Anschlussverschraubungen inkl. Flachdichtung

wasserzählerverschraubung, Wasserzählerbügel, Zählerbügel, Wasserzähler, Kamstrup, GWF, Hausanschluss, Wasserinstallation, Anschlussverschraubung Wasserzähler, Verschraubung Wasserzähler
Dimension Artikelnummer
G ¾" IG x R ½" AG, Si-Messing 1462100
G 1" IG x R ½" AG, Si-Messing 1462105
G 1" IG x R ¾" AG, Si-Messing 1462110
G 1¼" IG x R 1" AG, Si-Messing  1462115
G 1½" IG x R 1¼" AG, Si-Messing  1462120
G 2" IG x R 1½" AG, Si-Messing  1462125
G 2½" IG x R 2" AG, Si-Messing  1462130

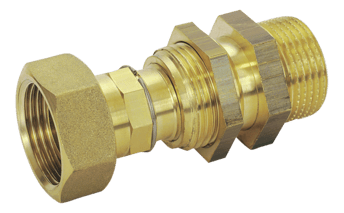

Längenausgleichsverschraubungen

wasserzählerverschraubung, Wasserzählerbügel, Zählerbügel, Wasserzähler, Kamstrup, GWF, Hausanschluss, Wasserinstallation, Anschlussverschraubung Wasserzähler, Verschraubung Wasserzähler, wasserzählerverschra
  • formschlüssiger Gewinde-Längenausgleich
  • aus Messing oder bleifreiem Si-Messing (optional)
  • Silizium-Messing gemäss SVGW W3 und Wasserverordnung vom Bund
  • mit Überwurfmutter für den Anschluss an den Wasserzähler
  • mit Achtkant für Verstellung des Längenausgleiches durch die Überwurfmutter
  • mehrgängiges Gewinde mit hoher Steigung für schnellen Längenausgleich
  • mit Konterring und mit Gehäuseteil mit Außengewinde
  • doppelte O-Ring-Dichtung ohne Totraum
Dimension Messing Artikelnummer                            Dimension Si-Messing Artikelnummer
G ¾"IG x R ½"AG 1462005 G ¾"IG x R ½"AG 1462205
G ¾"IG x R ¾"AG 1462010 G ¾"IG x R ¾"AG 1462210
G 1"IG x R ¾"AG 1462015 G 1"IG x R ¾"AG 1462215
G 1"IG x R 1"AG 1462020 G 1"IG x R 1"AG 1462220
G 1"IG x R 1¼"AG 1462025 G 1"IG x R 1¼"AG 1462225
G 1"IG x R 1½"AG 1462030 G 1"IG x R 1½"AG 1462230
G 1¼"IG x R 1"AG 1462035 G 1¼"IG x R 1"AG 1462235
G 1¼"IG x R 1¼"AG 1462040 G 1¼"IG x R 1¼"AG 1462240
G 1¼"IG x R 1½"AG 1462045 G 1¼"IG x R 1½"AG 1462245
G 1½"IG x R 1¼"AG 1462055
G 1½"IG x R 1½"AG 1462060
G 1½"IG x R 2"AG 1462065
G 2"IG x R 1½"AG 1462070 G 2"IG x R 1½"AG 1462270
G 2"IG x R 2"AG 1462075 G 2"IG x R 2"AG 1462275

G = zylindrisches Innengewinde an der Verschraubung  zylindrisches Aussengewinde am Wasserzähler

R = konisches/kegliges Aussengewinde an der Verschraubung  Innengewinde an der Installation


Download
Datasheet Wasserzählerbügel (D)
Datasheet_Wasserzählbügel_D.pdf
Adobe Acrobat Dokument 312.0 KB
