Einfachblasensetzgerät 4 bar mit Vordruckmessung DN 80-200

Einfachblasensetzgerät 4 bar, Gasleitung, Sperrung, sperren, Gasaustritt, SVGW, sicheres Arbeiten, Erdgas, Absperrblasen, MDS, Anbohr- und Absperrsysteme, Gas, Rohrleitungen, Pipeline, Doppelblasensetzgerät, Zweifachblasensetzgerät, VEW, Anbohrgerät,

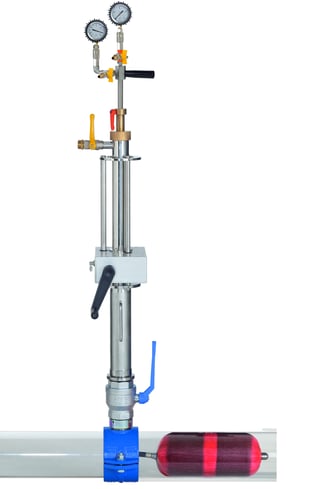

Das Blasensetzgerät ist bestimmt zum Sperren von Stahl- und PE-Gas-Rohrleitungen der Dimension DN 80 – DN 200 bis zu einem max. Leitungsdruck von 4 bar.

  • Ein Sperrsystem zum Sperren von PE- und Stahlrohrleitungen
  • Einsatz auf PE mit den standardisierten Sperrblasenschellen 2 1/2" x 2" der Hersteller FRIATEC, Plasson oder Georg Fischer
  • Einsatz auf Stahl mit den Standard-Aufschweissmuffen 2 1/2" x 2" 7949028 + 7950018
  • Der erforderliche Anbohrungsdurchmesser beträgt nur Ø56,5 mm.
  • einfach, handlich, sicher

Funktionsbeschreibung:

Nach Verschweissen einer Aufschweissmuffe oder Montage einer Sperrblasenschelle (2 1/2“ AG x 2“ IG) auf die Rohrleitung wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufheben der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.


Zubehör

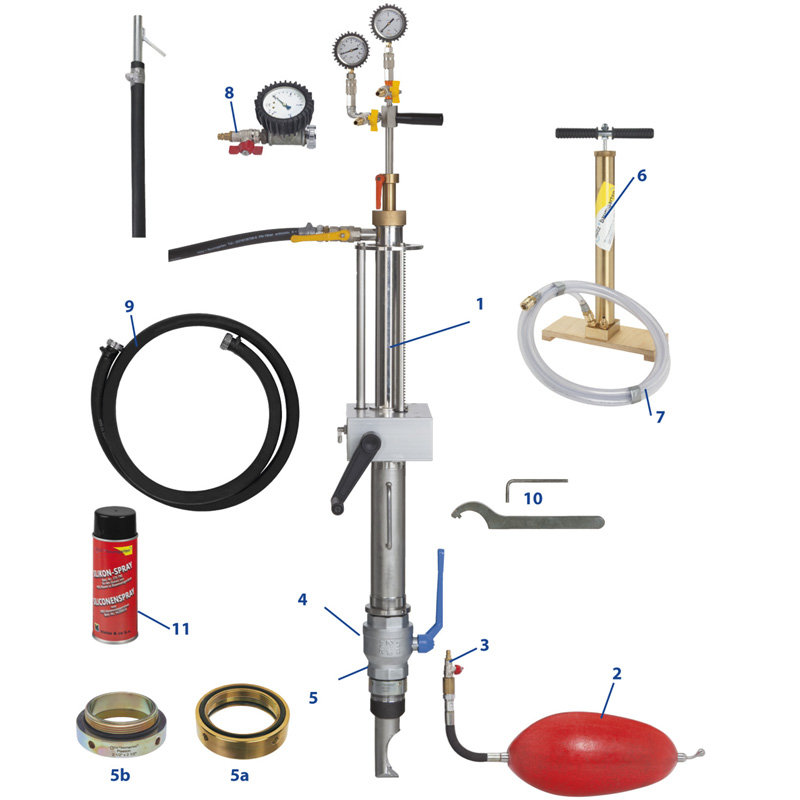

Blasensetzgerät DN 80 bis 4 bar
Bild Produkt Benötigte Stückzahl Artikelnummer
1 Einzelblasensetzgerät, kpl. mit Manometer und 3/4" Entgasungsschlauch 4  7360500
   und 2 Blasensetzschuhen
2 Absperrblase MDS4-D1 Ø 70 - 90 mm 4 7360513
  Absperrblase MDS4-D1 Ø 90 - 120 mm 4 7360514
  Absperrblase MDS4-D1 Ø 120 - 160 mm 4 7360516
  Absperrblase MDS4-D1 Ø 160 - 215 mm 4 7360518
3 Blasenverschluß 4 bar-Systeme für MDS-Blasen mit Vordruckmessung 4 7360855
4 Kugelhahn 2 1/2“ 4 7370110
5 Adapter mit 2 1/2“ IG x 2 1/2“ AG (bei Stahlmuffe 7949028) 4 7360021
  Adapter 2 1/2“ AG x 2 1/2“ IG (bei PE-Sperrblasenschelle)
5a für Blasensetzschelle FRIATEC 4 7360024
5b für Blasensetzschelle PLASSON 4 7360025
  (für Blasensetzschelle GF ist kein Adapter erforderlich)
6 Blasenpumpe mit Schnellkupplung, komplett 1 7781060
7 Schlauch komplett 3 m lang, mit Schnellverschlusskupplung MDS 1 7781040
8 Adapter mit Manometer 0-4 bar, zum Befüllen des Blasenzwischenraumes 1 7360540
9 Überbrückungsschlauch 3/4“, 2m, komplett 1 7360239
10 Hakenschlüssel 95-100, mit Zapfen und Sechskantstiftschlüssel 4 mm 1 7370029
11 Trennmittel (Silikon-Spray) für MDS-Blasen 1 7370790

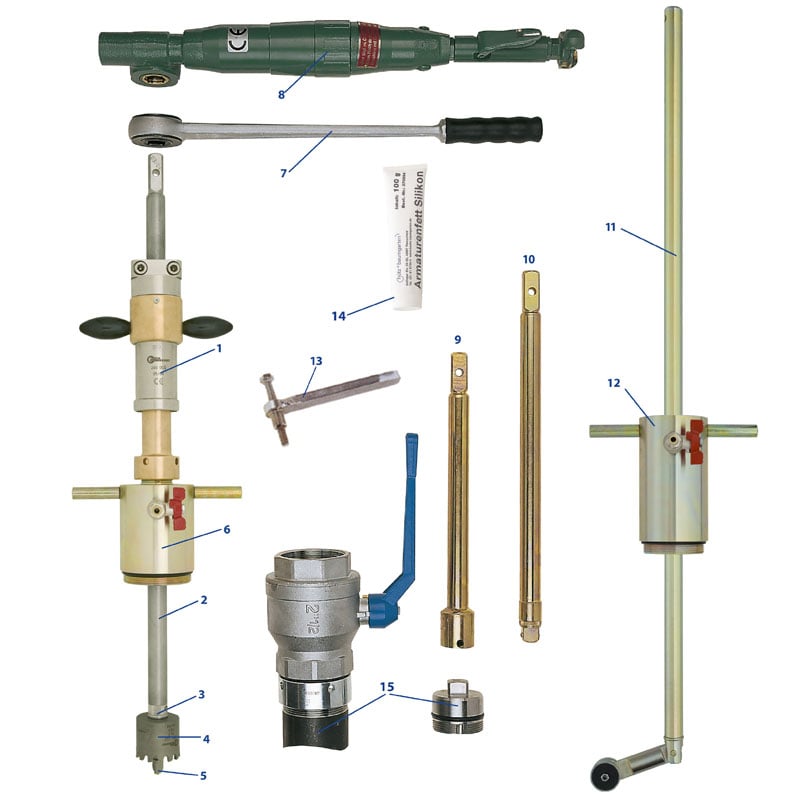

Anbohren und Stopfensetzen

Bild Produkt Benötigte Stückzahl Artikelnummer
1 Anbohrständer „Perfekt“-3 1 7260003
2 Bohrstange, Ø 25 mm, 20 mm A-VK mit Ww 3/4“ IG, 580 mm lang 1 7123065
3 Doppelnippel mit Bund, Ww 3/4" AG x G 3/8" AG + M12 IG 1

7409820

4

Lochfräser Ø 56,5 mm, Rp 3/8“ IG, 50 mm lang für Stahlrohr

1

7381112



Lochfräser Ø 56,5 mm, Rp 3/8“ IG L = 70 mm
für max. PE-Rohr Da 315 SDR 11, s max. = 29 mm für PE-Rohr

1

7295528

5

Zentrierbohrer aus HSS, Ø 14 mm, 60 mm lang mit M 12 Außengewinde
52 mm Nutzlänge für Stahlrohr

1

7328002

6

Anbohrdom 2 1/2“

1

7360000

7

Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm

1

7375561

8

Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant

1

7230902

9

Stopfenstange 2", für Stopfen mit 24 mm A-VK, 340 mm lang für Stahlrohr

1

7360124

10

Stopfenstange mit Kugel, für Stopfen mit 19 mm I-VK für PE-Rohr

1

7360225

11

Magnetstange mit Gelenk, 1000 mm lang,
mit zwei frei drehenden Magneten Ø40 mm

1

7326304

12

Setzdom 2 1/2” für Magnetstange mit Gelenk, für Schleuse 2 1/2”

1

7360004

13

Ausstoßgerät für PE-Fräser oder PE-Stanzfräser mit G3/8" Gewinde

1

7295600

14

Armaturenfett Silikon,Tube 100g

1

7370994

o.Abb.

Armaturenfett Silikon, Deckeldose 1 kg

1

7370997

o.Abb.

Talg zum Fetten der Fräser, Deckeldose 0,5 kg

1

7370998

15

Aufschweißmuffe a.St 52, 2" IG x 2 ½" AG, bis 16 bar, für Stopfen mit O-Ring

 (Einsatz bei Stahlrohr)

1

7949028

15

Stopfen G 2" aus St 52, mit O-Ring, 24 mm A-Vierkant (Einsatz bei Stahlrohr)

1

7950018

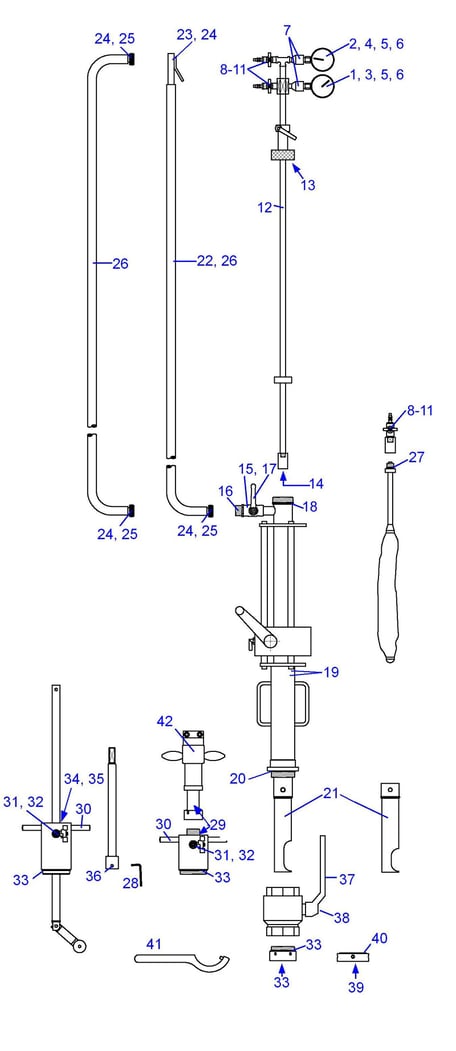

Ersatzteile für Einfachblasensetzgerät bis 4 bar mit Vordruckmessung

Bild Produkt Artikelnummer
1  Manometer -1 bis +9 bar, komplett,
für Blasendruck 4 bar-Blasensetzgerät
 7360530
2 Manometer 0-4 bar, komplett,
für Vordruckmessung 4 bar-Blasensetzgerät
7360534
3 Manometer -1 bis +9 bar, lose,
für Blasendruck 4 bar-Blasensetzgerät
7781110
4 Manometer 0-4 bar, lose,
für Vordruckmessung 4 bar-Blasensetzgerät
7781114
5 Manometerschutzkappe blau Ø 63 mm,
für Anschluss nur hinten
7781118
6 Schnellverschlusskupplung,Vaterteil,
mit Rp 1/4“ IG
7360825
Bild Produkt Artikelnummer
7 Schnellverschlusskupplung, Mutterteil,
mit R 1/4“ AG
7360824
8 Kugelhahn 1/4" AG mit Tülle MDS 7781019
9 Schlauchtülle MDS für Kugelhahn 1/4" 7781020
10 Griff für Kugelhahn 1/4“

7781016

11 Mutter für Kugelhahn 1/4“ 7781017
12 Blasensetzstange, komplett   7360503
13 Flachdichtung Ø65 x Ø30 x 3 mm 7360538
14 Flachdichtung 12 x 5,5 x 2 mm 7360827
15 Kugelhahn 3/4“ komplett, DVGW-Zertifiziert 7370430
16 Ms-Reduzier-Stück 1" AG. x 3/4" IG 7360412
17 Handhebel, gelb, incl. Schraube 7370434
18 O-Ring 61 x 3, bis 80 °C 7360539
19 O-Ring 60 x 4, bis 80 °C 7360536
20 O-Ring 70 x 5,5; bis 80 °C 7360537
21 Blasensetzschuh Ø 55, klein,
für DN 80 - DN 100
7360501
  Blasensetzschuh Ø 55, groß,
für DN 125 - DN 200
7360502
22 Entgasungsschlauch 3/4“, komplett 7370136
23 Abfackelrohr mit Haken, f. Schlauch 3/4" 7370238
24 Schlauchschelle 3/4" 7370234
25

Schlauchverschraubung 3/4“ komplett,

mit O-Ring Dichtung

7370237
26 Schlauch 3/4" lose, antistatisch, je Meter 7370236
27 O-Ring 23,47 x 2,62; bis 80 °C 7360510
28 Sechskantstiftschlüssel 4 mm 7370112
29 O-Ring 25 x 4, bis 80 °C 7080912
30 Griff, lose 7360107
31 Kugelhahn 1/4" mit Schlauchtülle normal 7781006
32 Schlauchtülle normal für Kugelhahn 1/4" 7781018
33 O-Ring 70 x 4, bis 80 °C 7360806
34 O-Ring 24 x 10, für Absperrstopfen Ø 44 mm 7352344
35 Sicherungsring 7260322
36 Gewindestift M 8 x 8 7360125
37 Handhebel Blau, lose, für Kugelhahn 2 1/2“ 7370535
38

Schraube zu Handhebel Blau,

für Kugelhahn 1 1/2" u. 2 1/2"

7370522
39 O-Ring 78 x 5, bis 80 °C 7360808
40 O-Ring 75 x 4, bis 80 °C 7360807
41 Hakenschlüssel 95 - 100, mit Zapfen 7370113


Transport

1


Bild Produkt Artikelnummer
1 Transportkasten 7360591


aus Kunststoff
(ohne Inhalt) für
1 Blasensetzgerät
bis 4 bar
Maße:
1440 x 420 x 300mm



2

Bild Produkt Artikelnummer
2 Transportkasten 7370992
  aus Stahlblech
(ohne Inhalt) für Bohrgerät, Zubehör, Schleuse + div. Teile Maße:
1080 x 420 x 210 mm (max. Bohrstangen-länge 865 mm)


3

Bild Produkt Artikelnummer
3 Transportkasten 7360493
  aus Stahlblech
(ohne Inhalt)
nur für die Blasen Maße:
1010 x 430 x 505mm



Download
Bedienunsgsanleitung Einfachblasensetzgerät mit Vordruckmessung
BA_7360500_BSG_DN80-200_4bar_D.pdf
Adobe Acrobat Dokument 3.5 MB
Download
BA_Prüfanweisung_Absperrblasen_D.pdf
Adobe Acrobat Dokument 546.7 KB
