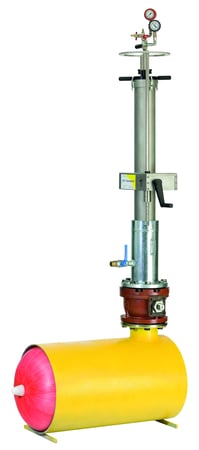

Einfachblasensetzgerät mit Vordruckmessung DN 450-700
Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 450 – DN 700 (Stahl + Guss).
- mit MDS-Blasen für Sperrungen DN 450 bis DN 600 bei Sperrdrücken bis 0,4 bar
- für Sperrungen DN 650 und DN 700 bei Sperrdrücken bis 0,25 bar
Funktionsbeschreibung:
Nach Verschweissen eines Flanschstutzens oder Montage einer Flanschstutzen-Schelle (DN 150) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in dem Flanschstutzen fixiert und die Schleuse demontiert.

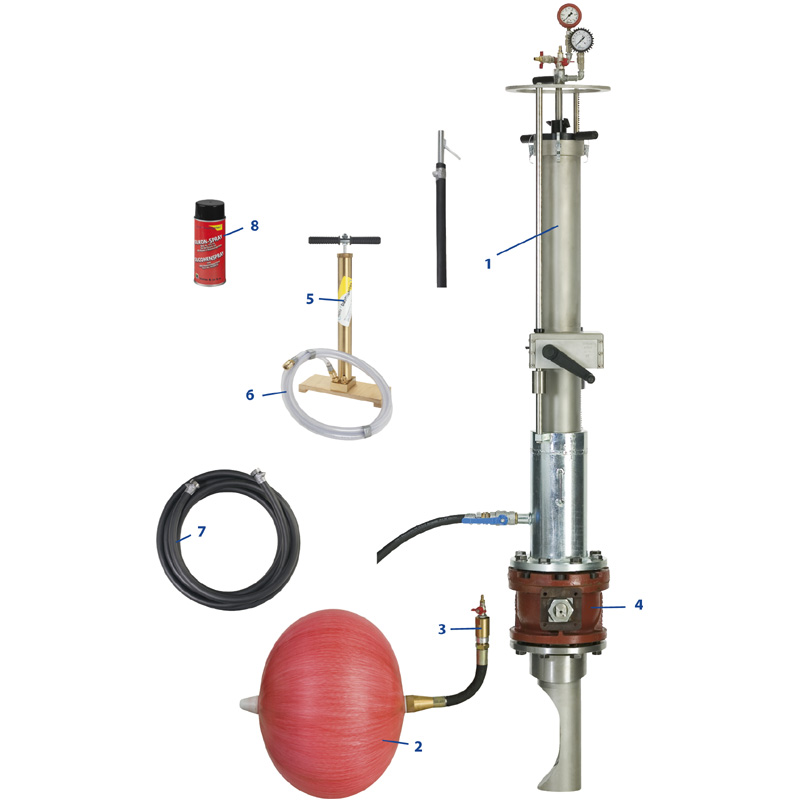

Zubehör
| Bild | Produkt | Benötigte Stückzahl | Artikelnummer |
| 1 | Einzelblasensetzgerät komplett, mit Manometer und ¾“ Entgasungsschlauch | 4 | 7360700 |
| 2 | Absperrblase MDS 8 Ø 450 – 600 mm | 4 (+2 Stück Reserve) | 7360788 |
| Absperrblase MDS 8½ Ø 650 – 700 mm | 4 (+2 Stück Reserve) | 7360789 | |
| 3 | Blasenverschluss für Blasen mit Vordruck Ø 450 – 700 mm | 4 | 7360755 |
| o.Abb. | Blasenverschluss mit Blasendruckmanometer für Blasen mit Vordruck Ø 450 – 700 mm | 4 | 7360756 |
| 4 | Kugelhahn DN 150 | 4 | 7360710 |
| 5 | Blasenpumpe mit Schnellkupplung, zum Aufblasen und Entleeren | 1 | 7781060 |
| 6 | Schlauch komplett 3 m lang, mit Schnellverschlusskupplung | 1 | 7781040 |
| 7 | Überbrückungsschlauch ¾“, 6 m | 1 | 7370239 |
| 8 | Trennmittel (Silikon-Spray) für MDS-Blasen | 1 | 7370790 |
| o.Abb. | Ring- Maulschlüssel SW 41 | 2 | 7360410 |

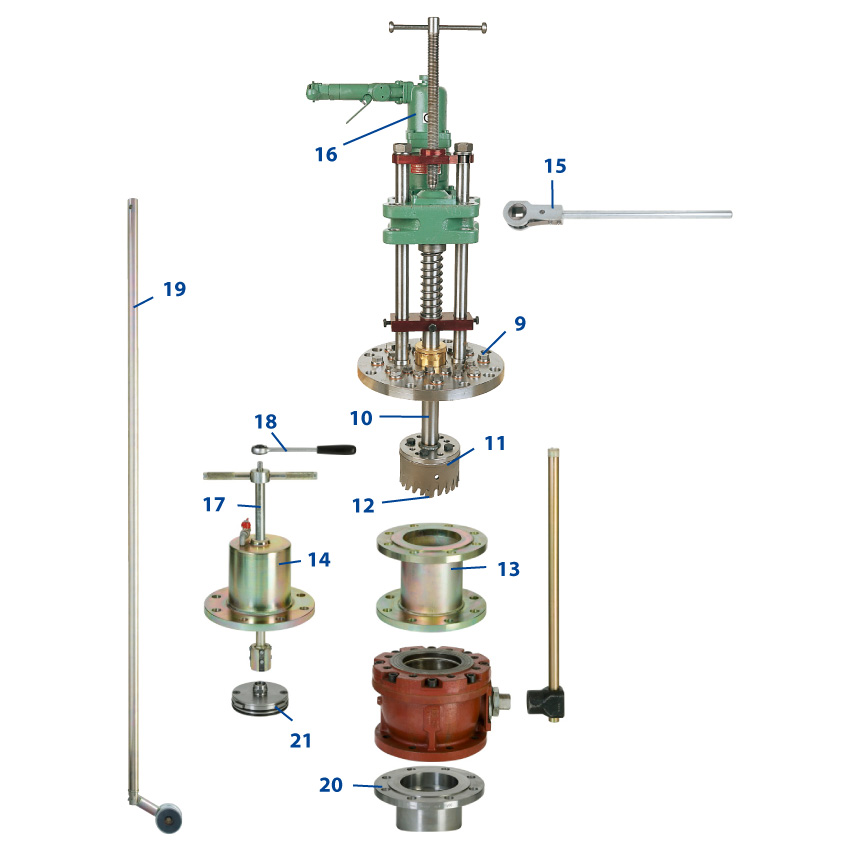

Anbohren und Stopfen setzten
| Bild | Produkt | Artikelnummer |
| 9 | Anbohrständer DIN PN 10+16, DN 50-200, einschl. Zubehörwerkzeug | 7119425 |
| 10 |
Bohrstange Ø 40 mm, 28 mm A-VK, mit Flansch Ø 140 mm x Innenkonus, 820 mm lang für Stahl-Rohr |
7143702 |
|
Bohrstange Ø 40 mm, 28 mm A-VK, mit Flansch Ø 140 mm x Innenkonus, 900 mm lang für Gussrohr |
7143705 | |
| 11 | Lochfräser DN 150 (Ø140 mm), Rp 1¼“ IG, 80 mm lang | 7317116 |
| 12 | Zentrierbohrer aus HSS, Ø 26 mm, Konusaufnahme, 100 mm Nutzlänge, für Bohrungen DN 150 bis DN 200 | 7328613 |
| 13 | F-F-Stück DN 150 | 7360740 |
| 14 | Setzdom DN 150 | 7360760 |
| 15 | Anbohrknarre, 28 mm I-Vierkant, 550 mm Hebelarm | 7120580 |
| 16 | Druckluftmotor 20U/min. (belastet), mit 20 mm + 28 mm Innenvierkant | 7127900 |
| 17 | Stopfenstange für Stopfen DN 150 | 7360770 |
| 18 | Anbohrknarre 13 mm I-Vierkant, 250 mm Hebelarm | 7203520 |
| 19 | Magnetstange, für Blasensetzgerät | 7360720 |
| 20 | Flanschstutzen DN 150, mit Blindflansch | 7949150 |
| 21 | Stopfen DN 150, mit O-Ringabdichtung | 7950150 |
| o.Abb. | Armaturenfett Silikon, Deckeldose 1 kg | 7370997 |
| o.Abb. | Armaturenfett Silikon, Tube 100g | 7370994 |
| o.Abb. | Talg zum Fetten der Fräser, Deckeldose 0,5 kg | 7370998 |
Transport
1
| Bild | Produkt | Artikelnummer |
| 1 | Transportkasten aus | 7360990 |
|
Holz (ohne Inhalt) für ein BSG Gr. 6. Masse: 2280 x 480 x 525mm |
2
| Bild | Produkt | Artikelnummer |
| 2 | Transportkasten aus | 7119613 |
|
Holz (ohne Inhalt) für Anbohrständer, Fräser, Bohrstangen, Masse: 1110 x 420 x 420 mm (max. Bohrstan-genlänge = 1020 mm |
3
| Bild | Produkt | Artikelnummer |
| 3 | Transportkasten | 7127990 |
|
aus Holz (ohne Inhalt), für Druckluft-motor 7127900 und Ölbehälter (1 Liter); Masse: 440 x 350 x 405 mm |
