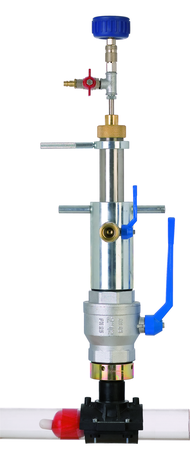

Einfachblasensetzgerät ohne Vordruckmessung DN 50

Einfachblasensetzgerät DN 50, Gasleitung, Sperrung, sperren, Gasaustritt, SVGW, sicheres Arbeiten, Erdgas, Absperrblasen, MDS, Anbohr- und Absperrsysteme, Gas, Rohrleitungen, Pipeline, Doppelblasensetzgerät, Zweifachblasensetzgerät, VEW, Anbohrgerät,

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 50 mit MDS-Blasen bei Sperrdrücken bis 1 bar.



  • PE- und PVC-Rohr Ø 63 mm
  • Stahlrohr DN 50
  • Optionale Erweiterung
    • für PE- und PVC-Rohr bis Da 180
    • für Stahl- oder Gußrohr bis DN 150

Funktionsbeschreibung:

Nach Verschweissen einer Aufschweissmuffe oder Montage einer Sperrblasenschelle auf die Rohrleitung wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Zubehör

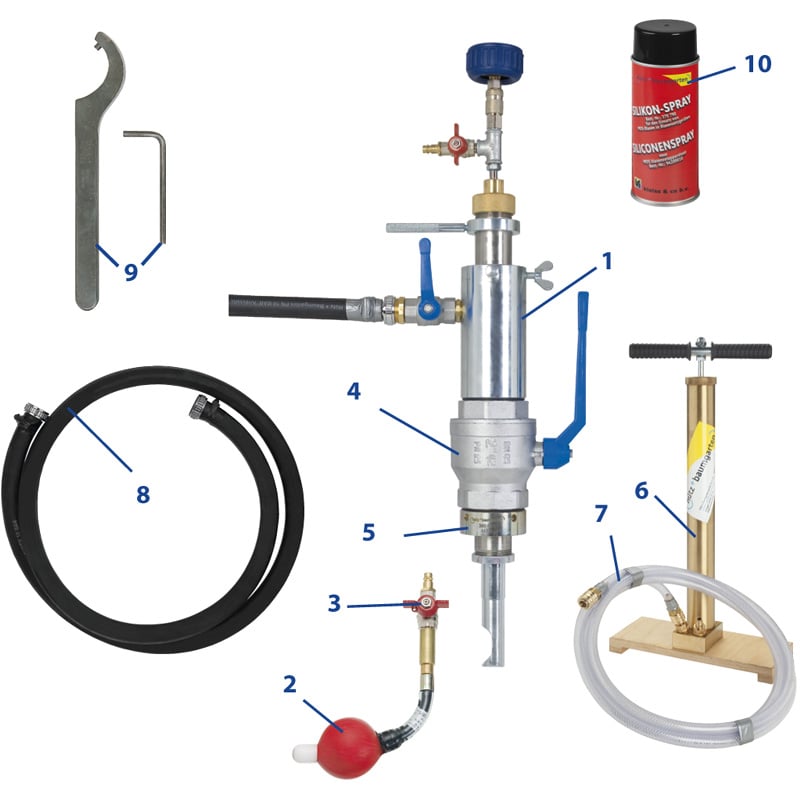

Blasensetzgerät DN 50,
Bild Produkt Benötigte Stückzahl Artikelnummer
  1

Einzelblasensetzgerät kompl., mit Manometer und 3/4” Entgasungsschlauch

4 7371050
  2

Absperrblase MDS-N0-500 Ø 35-55

4 7370701
  3 Blasenverschluss für VEW-Blasen 4 7370015
  3* Blasenverschluss für VEW-Blasen mit Blasendruckmanometer für VEW Blasen
(*alternativ zu 7370015)
 		4 7370016
  4

Kugelhahn 2 1/2“

4 7370110
  5

Adapter


  mit 2“ I-Gew. x 2 1/2“ A-Gew. für PVC-HAKU-Schelle Da 63 4 7360020


für 1 1/2”AG-Stutzen, 1 1/2”IG x 2 1/2”AG für SPA-Schelle FRIATEC Da 63

4 7360017


mit 2 1/2“ I-Gew. x 2 1/2“ A-Gew.

4 7360021
  6

Ms-Blasenpumpe mit Schnellkupplung, zum Aufblasen und Entleeren

1 7781060
  7

Schlauch komplett 3 m lang, mit Schnellverschlusskupplung MDS

1 7781040
  8

Überbrückungsschlauch 3/4“, 6 m

1 7360239
  9

Hakenschlüssel 95-100, mit Zapfen und Sechskantstiftschlüssel 4 mm

1  7370029
10

Trennmittel (Silikon-Spray) für MDS-Blasen

1 7370790

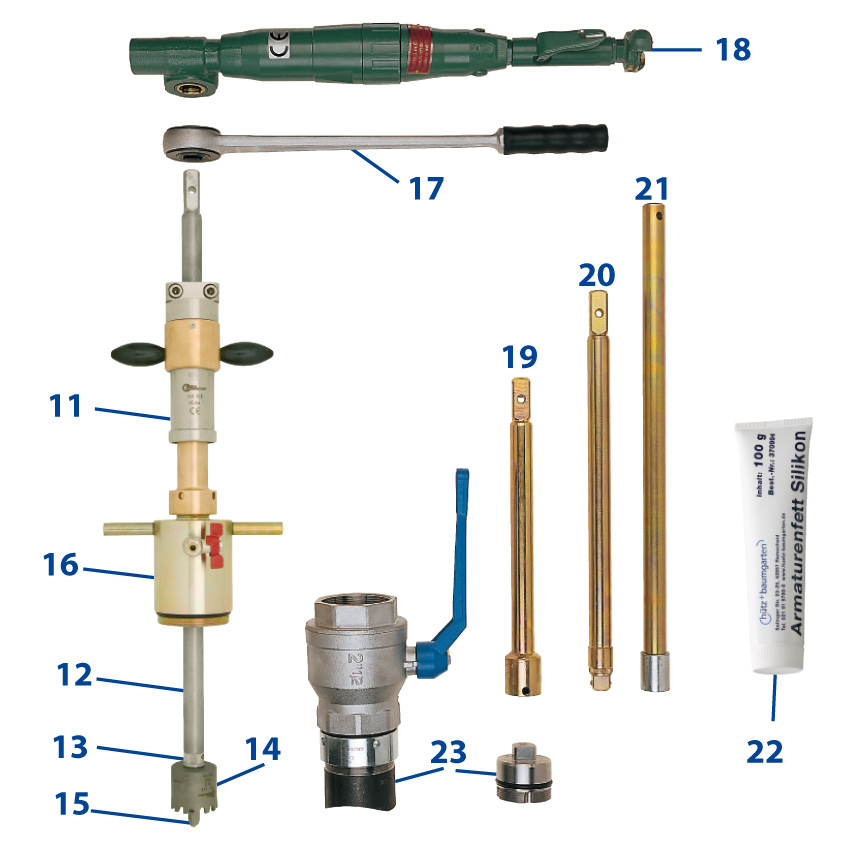

Anbohren und Stopfensetzen

Bild Produkt Benötigte Stückzahl Artikelnummer
11 Anbohrständer „Perfekt“-3 1 7260003
12 Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ I-Gew., 580 mm lang 1 7123065
13

Doppelnippel mit Bund, Ww 3/4" AG x G 3/8" AG + M12 IG

1 7409820
14 Lochfräser 1 1/4" (Ø31 mm), Rp 3/8“ I-Gew., 60 mm lang, bis DN 300er Hauptrohr
für PE- und PVC-Rohr            		1 7295415


Lochfräser 1 1/4" (Ø 31 mm), Rp 3/8“ I-Gew., 50 mm lang

für Stahl-Rohr

1 7394315
15 Zentrierbohrer aus HSS, Ø 14 mm, 60 mm lang mit M 12 Außengewinde, 52 mm Nutzlänge

für Stahl- und Guß-Rohr

1 7328002
16 Anbohrdom 2 1/2“       1 7360000
17 Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm            1 7375561
18 Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant 1 7230902
19 Stopfenstange 2", für Stopfen mit 24 mm A-VK, 340 mm lang 1 7360124
20 Stopfenstange mit Kugel, für Stopfen mit 19 mm I-VK         1 7360225
21 Magnetstange, 800 mm lang – für 1" + 1 1/4“, mit Magnet Ø 25 mm 1 7326303
22 Armaturenfett Silikon, Tube 100g 1 7370994
  Armaturenfett Silikon, Deckeldose 1 kg         1 7370997

Erweiterungszubehör

Bild Produkt Benötigte Stückzahl Artikelnummer

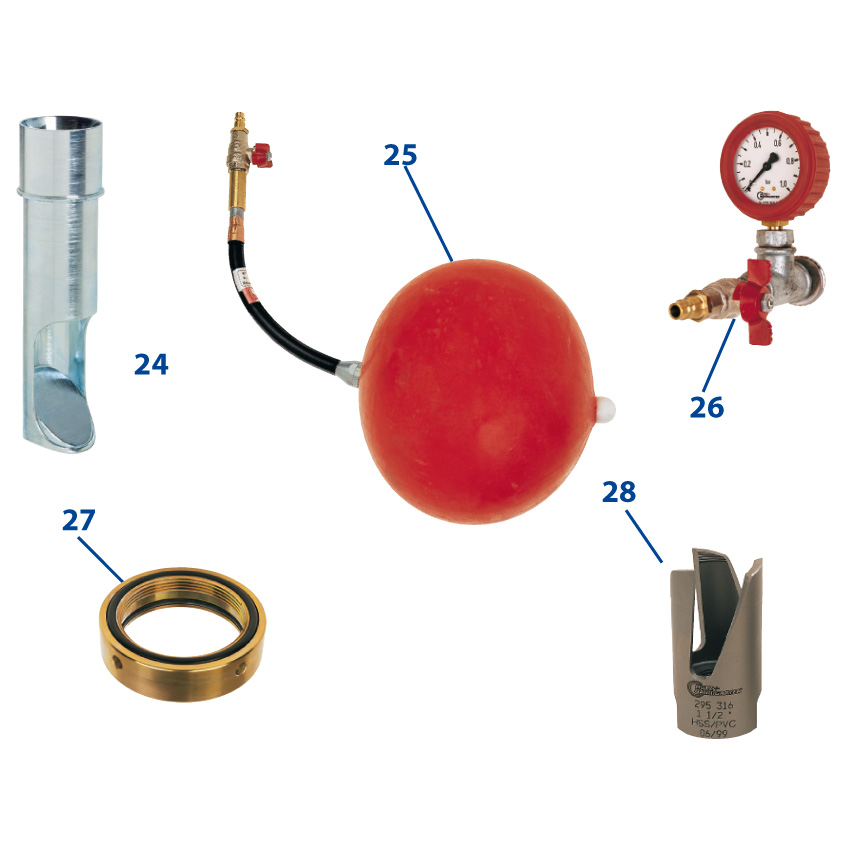

24 Blasensetzschuh Ø 38            4 7371138
25

MDS Absperrblase „MDS 2“ Ø 80 – 120 mm, DVGW-Reg.-Nr.: DG-4520 BP 0320

4 7370704


MDS Absperrblase „MDS 3“ Ø 120 – 170 mm, DVGW-Reg.-Nr.: DG-4520 BP 0320

4 7370706
26 Adapter mit Manometer 0-1 bar, zum Befüllen des Blasenzwischenraumes 1 7370240
27

Adapter 2 1/2" IG I-Gew., für BSG-PE-Schelle FRIATEC

(für Friatec-SPA-Schelle DA 90 und größer)

1 7360024
28

Lochfräser Ø40 mm, Rp 3/8“ I-Gew., 60 mm lang, bis DN 300er Hauptrohr
für PVC- und PE-Rohre

1 7295436


Lochfräser Ø 40 mm, Rp 3/8“ I-Gew., 50 mm lang für Stahl-Rohre

1 7381116


Lochfräser Ø40 mm, Rp 3/8” I-Gew., 50 mm lang für Guß-Rohre

1 7381117

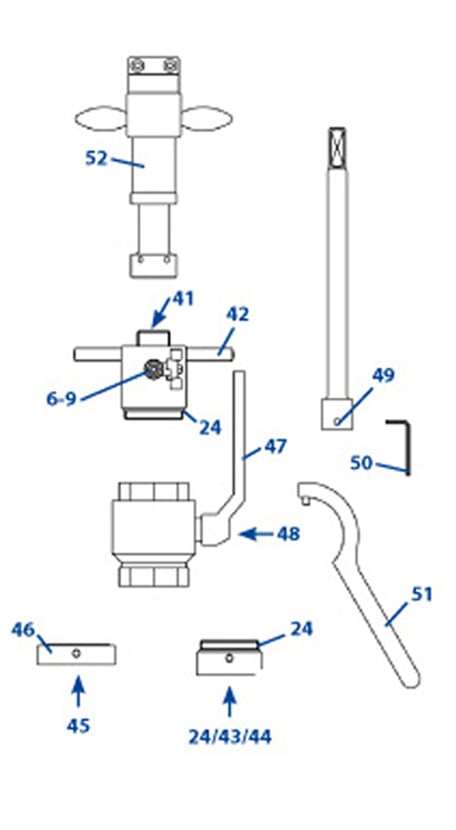

Ersatzteile für Einzelblasensetzgerät DN 50 und Zubehör

Bild Produkt Artikelnummer
1 Manometer für Blasendruck, komplett 7360117
2 Manometer für Blasendruck, lose 7360826
2.1

Scheibe lose zu Manometer Ø 63 mm,
für Blasendruck- und Vordruck-Manometer

7781129
3   Manometerschutzkappe blau Ø 63 mm, für Anschluss nur hinten 7781118
4  Schnellverschlusskupplung,Vaterteil,
mit Rp 1/4“ I-Gew. 		7360825
5 Schnellverschlusskupplung, Mutterteil,
mit R 1/4“ A-Gew.   		7360824

Bild Produkt Artikelnummer
  6  Kugelhahn 1/4" AG mit Tülle MDS 7781019
  7 Schlauchtülle MDS für Kugelhahn 1/4"          7781020
  8 Griff für Kugelhahn 1/4“ 7781016
  9 Mutter für Kugelhahn 1/4“       7781017
10 Blasensetzstange,
ohne Vordruckmessung, komplett 		7371126
11

O-Ring Ø10,3 x 2,4; bis 80 °C

2 x erforderlich 		7370138
12 Flachdichtung Ø 47,6 x Ø 25 x 4        7360818
13 Stellring 7371115
14 Klemmgriff 7371117
15 Blasensetzrohr 7371118
16 Blasensetzdom 2 1/2” komplett,
mit Hahn 3/4” und Verschraubung
 		7360116
17 Flügelschraube M10 x 25 7080931
18

O-Ring Ø47,6 x 3,5; bis 80 °C

2 x erforderlich 		7360810
19

Ms-Doppelnippel 3/4" x 3/4"

7370231
20

Kugelhahn 3/4" I-Gew.

7370230
21 Ms-Doppelnippel 3/4" x 1" 7370232
22 Handhebel Blau, für Kugelhahn 3/4" 7370504
23 Schraube zu Handhebel Blau,
für Kugelhahn 3/4" + 1" 		7370505
24

O-Ring 70 x 4, bis 80 °C

(für IG und AG 2 1/2") 		7360806
25

Kontermutter

7371119
26

Muffe für Blasenverschraubung

7370141
27 Blasensetzschuh Ø 29 7371129
28 Blasensetzschuh Ø 38 7371138
29 Entgasungsschlauch 3/4“, komplett   7370136
30 Schlauchschelle 3/4"   7370234
31 Schlauchverschraubung 3/4“ komplett,
mit O-Ring Dichtung 		7370237
32 Abfackelrohr mit Haken,
f. Schlauch 3/4"      		7370238
33 Schlauch 3/4" lose,
antistatisch, je Meter 		7370236
34 Überbrückungsschlauch 3/4“,
2m, komplett 		7360239
35 O-Ring Ø9,25 x 1,78; bis 80 °C 7370142
36 Schlauchverschraubung 3/4“
mit 1/2“ A-Gew. für 370 240   		7370241
37 T-Stück 1/2“     7784903
38 Red.-Stück 1/2“ AG. x 1/4“ IG 7784904
39

Manometerschutzkappe rot Ø 63 mm,

für Anschluss unten und hinten

7781009
40 Manometer 0 – 1 bar, lose 7781120
41

O-Ring 25 x 4,
bis 80 °C 2 x erforderlich

7080912
42 Griff, lose 7360107
43

O-Ring 55 x 4,
bis 80 °C (für I-Gew. 2")

7360805
44

O-Ring 43 x 3,
bis 80 °C (für I-Gew. 1 1/2")

7282515
45 O-Ring 75 x 4, bis 80 °C 7360807
46 O-Ring 78 x 5, bis 80 °C 7360808
47 Handhebel Blau, lose,
für Kugelhahn 2 1/2“ 		7370535
48

Schraube zu Handhebel Blau,

für Kugelhahn 1 1/2" u. 2 1/2"

7370522
49 Gewindestift M 8 x 8   7360125
50 Sechskantstiftschlüssel 4 mm  7370112
51 Hakenschlüssel 95 - 100,
mit Zapfen 		 7370113

Transport

1

Bild Produkt Artikelnummer
1 Transportkasten aus Stahl 7360196


(ohne Inhalt)

für 2 Blasensetzgeräte

Manometer + Schläuche
Maße: 900 x 470 x 295 mm



2

Bild Produkt Artikelnummer
2 Transportkasten aus Stahlblech 7370992


(ohne Inhalt)
für Bohrgerät, Zubehör, Schleuse+div. Teile

Maße: 1080 x 420 x 210 mm
(max. Bohrstangenlänge 865 mm)
