Einfachblasensetzgerät mit/ohne Vordruckmessung DN 80-200

Einfachblasensetzgerät DN 80-200, Gasleitung, Sperrung, sperren, Gasaustritt, SVGW, sicheres Arbeiten, Erdgas, Absperrblasen, MDS, Anbohr- und Absperrsysteme, Gas, Rohrleitungen, Pipeline, Doppelblasensetzgerät, Zweifachblasensetzgerät, VEW, Anbohrgerät,

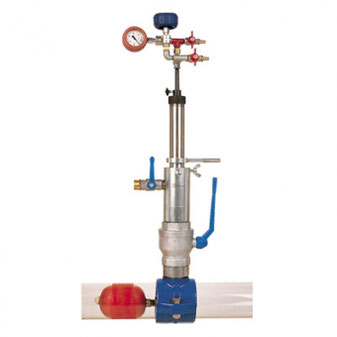

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 - 200.

mit Stoffblasen in Rugbyform für Sperrungen DN 80 bis DN 200 bei Sperrdrücken bis 500 mbar (dimensionsabhängig), siehe Tabelle => Blasendrucktabelle für Stoffblasen
mit MDS-Blasen für Sperrungen DN 80 bis DN 200 bei Sperrdrücken bis 1 bar auch für Fernheizleitungen (auf Anfrage)

Funktionsbeschreibung:

Nach Verschweissen einer Aufschweissmuffe oder Montage einer Sperrblasenschelle auf die Rohrleitung wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Zubehör

Blasensetzgerät DN 80, — Einfachblasensetzgerät ohne Vordruckmessung DN 80-200

Blasensetzgerät — Einfachblasensetzgerät mit Vordruckmessung DN 80-200

Bild	Produkt	Benötigte Stückzahl	Artikelnummer
1	Einzelblasensetzgerät kompl. ohne Vordruckmessung inkl. Manometer+Entgasungsschlauch	4	7360101
	Einzelblasensetzgerät kompl. mit Vordruckmessung inkl. Manometer+Entgasungsschlauch	4	7360102
	Einzelblasensetzgerät kompl. Sonderausführung VEW inkl. Manometer+Entgasungsschlauch	4	7360103
2	Absperrblase „Rugby“ DN 80 ohne Vordruckmessung Absperrblase „Rugby“ DN 80 mit Vordruckmessung Absperrblase „Rugby“ DN 80 VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360043 7360543 7370613
2	Absperrblase „Rugby“ DN 100 ohne Vordruckmessung Absperrblase „Rugby“ DN 100 mit Vordruckmessung Absperrblase „Rugby“ DN 100 VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360045 7360545 7370615
2	Absperrblase „Rugby“ DN 150 ohne Vordruckmessung Absperrblase „Rugby“ DN 150 mit Vordruckmessung Absperrblase „Rugby“ DN 150 VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360046 7360546 7370616
2	Absperrblase „Rugby“ DN 200 ohne Vordruckmessung Absperrblase „Rugby“ DN 200 mit Vordruckmessung Absperrblase „Rugby“ DN 200 VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360048 7360548 7370618
3	Absperrblase MDS 2 Ø 80 – 120 mm ohne Vordruckmessung Absperrblase MDS 2 Ø 80 – 120 mm mit Vordruckmessung Absperrblase MDS 2 Ø 80 – 120 mm VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360074 7360574 7370704
3	Absperrblase MDS 3 Ø 120 – 170 mm ohne Vordruckmessung Absperrblase MDS 3 Ø 120 – 170 mm mit Vordruckmessung Absperrblase MDS 3 Ø 120 – 170 mm VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360076 7360576 7370706
3	Absperrblase MDS 4 Ø 140 – 215 mm ohne Vordruckmessung Absperrblase MDS 4 Ø 140 – 215 mm mit Vordruckmessung Absperrblase MDS 4 Ø 140 – 215 mm VEW	4 (+2 Stück Reserve) 4 (+2 Stück Reserve) 4 (+2 Stück Reserve)	7360078 7360578 7370708
4	Blasenverschluss für Blasen ohne Vordruckmessung	4	7781019
	Blasenverschluss für Blasen mit Vordruckmessung	4	7360555
	Blasenverschluss mit Manometer für Blasen mit Vordruckmessung	4	7360556
	Blasenverschluss für Blasen VEW	4	7370015
	Blasenverschluss für Blasen VEW mit Manometer	4	7370016
5	Kugelhahn 2½“	4	7370110
5	Adapter mit 2½“ IG x 2½“ AG	4	7360021
7	Ms-Blasenpumpe mit Schnellkupplung, zum Aufblasen und Entleeren	1	7781060
8	Schlauch komplett 3 m lang, mit Schnellverschlusskupplung MDS	1	7781040
9	Überbrückungsschlauch ¾“, 2 m, komplett	1	7360239
10	Hakenschlüssel 95-100 mit Zapfen und Sechskantstiftschlüssel 4 mm	1	7370029
11	Adapter 2½" IG für BSG-PE-Schelle FRIATEC	4	7360024
12	Trennmittel (Silikon-Spray) für MDS-Blasen	1	7370790
13	Adapter mit Manometer 0-1 bar, zum Befüllen des Blasenzwischenraumes	1	7370240

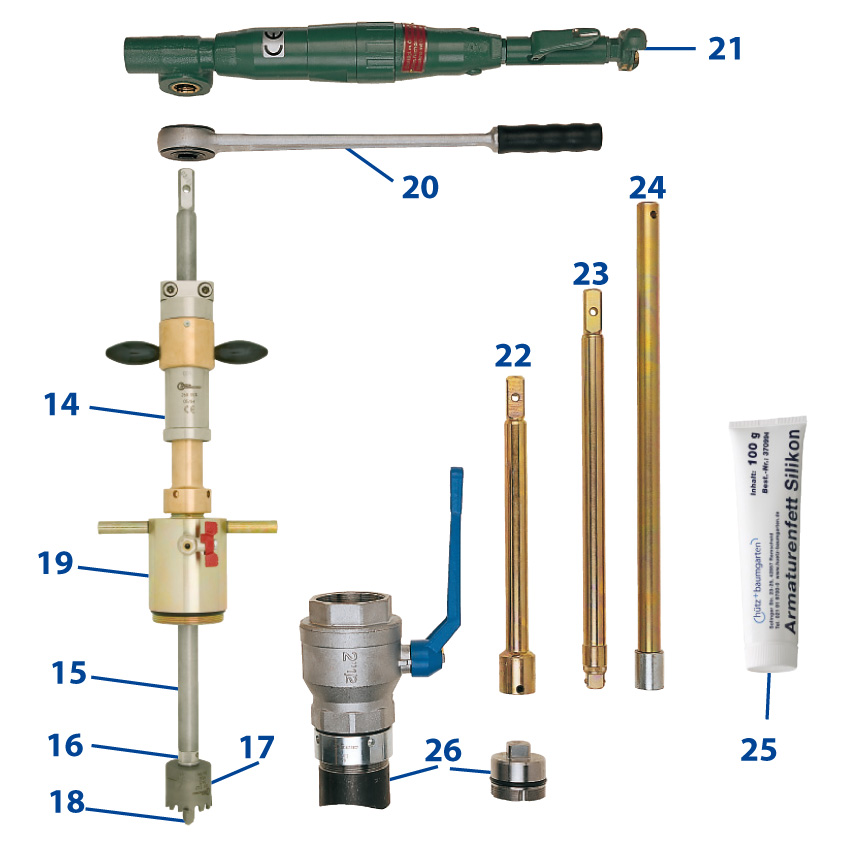

Anbohren und Stopfensetzen

Bild	Produkt	Benötigte Stückzahl	Artikelnummer
14	Anbohrständer „Perfekt“-3	1	7260003
15	Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww ¾“ IG, 580 mm lang	1	7123065
16	Doppelnippel mit Bund, Ww ¾" AG x G⅜" AG + M12 IG	1	7409820
17	Lochfräser Ø 50 mm, Rp ⅜“ IG, 50 mm lang für Stahl-Rohr	1	7381118
	Lochfräser Ø 50 mm, Rp ⅜“ IG, 50 mm lang für Guss-Rohr	1	7381018
	Lochfräser Ø50 mm, Rp ⅜“ IG, 70 mm lang, bis DN 300 für PVC- und PE-Rohr (ohne Zentrierbohrer zu benutzen)	1	7295438
18	Zentrierbohrer aus HSS, Ø 14 mm, 60 mm lang mit M 12 AG, 52 mm Nutzlänge	1	7328002
19	Anbohrdom 2½“	1	7360000
20	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm	1	7375561
21	Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant	1	7230902
22	Stopfenstange 2", für Stopfen mit 24 mm A-VK, 340 mm lang	1	7360124
23	Stopfenstange mit Kugel, für Stopfen mit 19 mm I-VK	1	7360225
24	Magnetstange, 500 mm lang, mit Magnet Ø 32 mm	1	7326300
25	Armaturenfett Silikon,Tube 100g	1	7370994

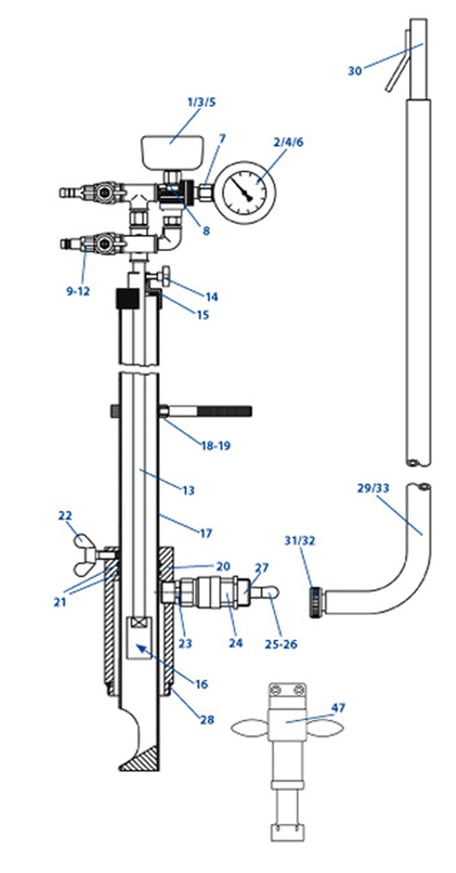

Ersatzteile

für Einzelblasensetzgerät Grösse 1

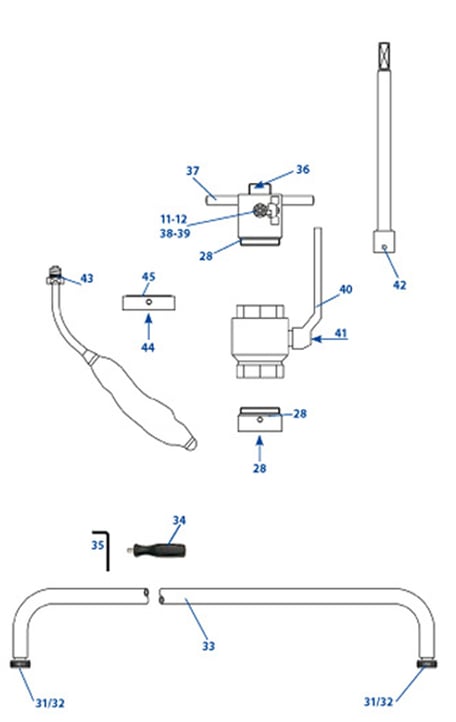

Ersatzteile für Zubehör

Bild	Produkt	Artikelnummer
1	Manometer für Blasendruck, komplett	7360117
2	Manometer für Vordruckmessung 0 – 1 bar,	7360829
	komplett
3	Manometer für Blasendruck, lose	7360826
3.1	Scheibe lose zu Manometer Ø 63 mm,	7781129
	für Blasendruck- und Vordruck-Manometer
4	Manometer 0 – 1 bar, lose	7781120
5	Manometerschutzkappe blau Ø 63 mm, für	7781118
	Anschluss nur hinten
6	Manometerschutzkappe rot Ø 63 mm,	7781009
	für Anschluss unten und hinten
7	Schnellverschlusskupplung, Vaterteil,	7360825
	mit Rp ¼“ IG
8	Schnellverschlusskupplung, Mutterteil,	7360824
	mit R ¼“ AG
9	Kugelhahn ¼" AG mit Tülle MDS	7781019
10	Schlauchtülle MDS für Kugelhahn ¼"	7781020
11	Griff für Kugelhahn ¼“	7781016
12	Mutter für Kugelhahn ¼“	7781017
13	Blasensetzstange mit Vordruckmessung,	7360013
	komplett
	Blasensetzstange ohne Vordruckmessung,	7360100
	komplett
14	Kreuzgriffschraube	7360820
15	Flachdichtung Ø 47,6 x 25 x 4 mm	7360818
16	Flachdichtung Ø 12 x 5,5 x 2 mm	7360827
	für Gestänge für Vordruckmessung
17	Blasensetzrohr, lose	7360014
18	Stellring	7371115
19	Klemmgriff	7371117
20	Blasensetzdom 2½” komplett,	7360116
	mit Kugelhahn ¾” und Ms-Doppelnippel
21	O-Ring Ø 47,6 x 3,5 mm, 80°C	7360 810
22	Flügelschraube M10 x 25 mm	7080931
23	Ms-Doppelnippel ¾" x ¾"	7370231
24	Kugelhahn ¾" IG	7370230
25	Handhebel blau, für Kugelhahn ¾"	7370504
26	Schraube zu Handhebel Blau,	7370505
	für Kugelhahn ¾" + 1"
27	Ms-Doppelnippel ¾" x 1"	7370232
28	O-Ring Ø 70 x 4 mm, 80°C	7360806
29	Entgasungsschlauch ¾“, komplett	7370136
30	Abfackelrohr mit Haken, f. Schlauch ¾"	7370238
31	Schlauchschelle ¾"	7370234
32	Schlauchverschraubung ¾“ komplett,	7370237
	mit O-Ring Dichtung
33	Schlauch ¾" lose, antistatisch, lfm	7370236
34	Drehgriff mit Dorn Ø 8 mm	7080994
35	Sechskantstiftschlüssel 4 mm	7370112
36	O-Ring Ø 25 x 4 mm, 80°C	7080 912
37	Griff, lose	7360107
38	Kugelhahn ¼" AG (kurze Bauform) nur für	1360030
	Anbohrdom exkl. Schlauchtülle MDS
39	Schlauchtülle MDS für Kugelhahn ¼"	7781020
40	Handhebel Blau, lose, für Kugelhahn 2½“	7370535
41	Schraube zu Handhebel Blau,	7370522
	für Kugelhahn 1½" + 2½"
42	Gewindestift M 8 x 8 mm	7360125
43	O-Ring Ø 18,72 x 2,62 mm; 80°C	7360832
44	O-Ring Ø 75 x 4 mm, 80°C	7360807
45	O-Ring Ø 78 x 5 mm, 80°C	7360808
46	Dichtungssatz für 1 Gerät kpl. bestehend aus:	7360090
	1 x Pos. 15, 1 x Pos. 16, 2 x Pos. 21, 1 x Pos. 28
