Einfachblasensetzgerät mit Vordruckmessung          DN 80-500

Einfachblasensetzgerät DN 80-500, Gasleitung, Sperrung, sperren, Gasaustritt, SVGW, sicheres Arbeiten, Erdgas, Absperrblasen, MDS, Anbohr- und Absperrsysteme, Gas, Rohrleitungen, Pipeline, Doppelblasensetzgerät, Zweifachblasensetzgerät, VEW, Anbohrgerät,

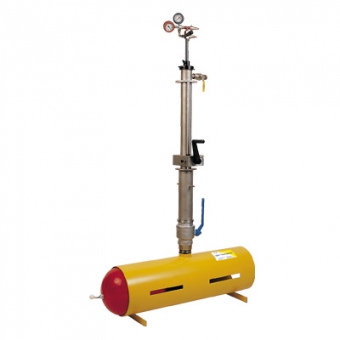

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 – DN 400 (DN 500).

  • mit MDS-Blasen für Sperrungen DN 80 bis DN 350 bei einem Sperrdruck bis 1 bar
  • für Sperrungen DN 400 bei einem Sperrdruck bis 0,8 bar
  • auch für Fernheizleitungen (auf Anfrage)
  • mit Stoffblase für Sperrung DN 500 bei einem Sperrdruck bis 50 mbar

Funktionsbeschreibung:

Nach Verschweissen einer Aufschweissmuffe oder Montage einer Sperrblasenschelle (2 1/2“ AG x 2“ IG bzw. 3“ AG x 2 1/2“ IG) auf die Rohrleitung wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt. Nach Aufheben der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.




Zubehör

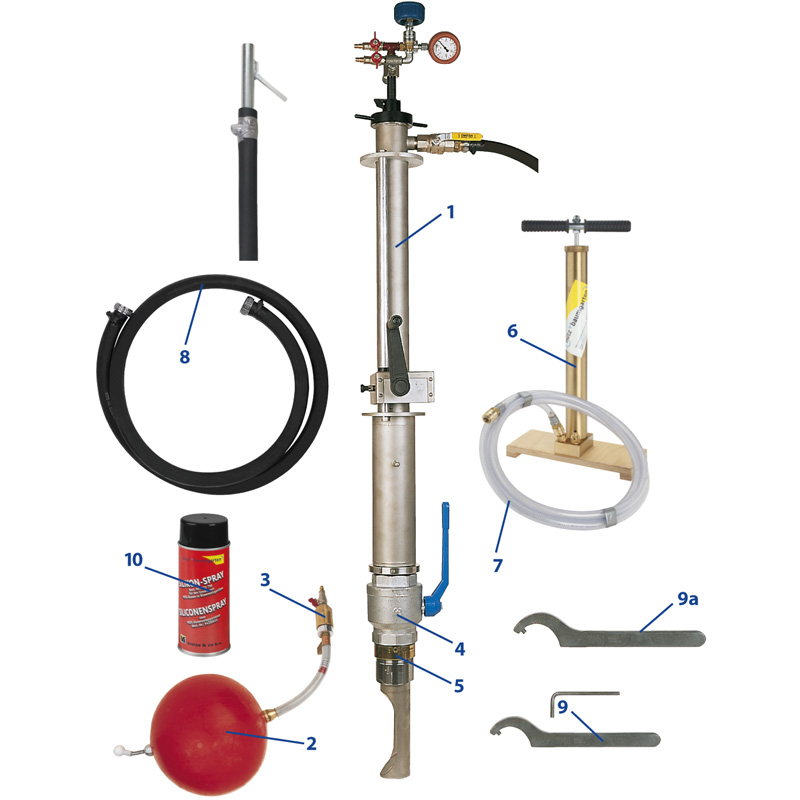

Blasensetzgerät mit Vordruckmessung DN 80
Bild Produkt Benötigte Stückzahl Artikelnummer
1 Einzelblasensetzgerät komplett, mit Manometer und 3/4“ Entgasungsschlauch-5 m3 Blasensetzschuhe und 1 Blasenadapter 4  7360400
2 Absperrblase „MDS 2“ Ø 80 – 120 4 7360574
  Absperrblase „MDS 3“ Ø 120 – 170 4 7360576
  Absperrblase „MDS 4“ Ø 140 – 215   4 7360578
  Absperrblase „MDS 6“ Ø 240 – 315 4 7360782
  Absperrblase „MDS 7“ Ø 300 – 400 4 7360786
2 Gasabsperrblase Stoff, DN 500 4 7360420
o.Abb. Manometer kompl. mit Vaterteil und Schutzkappe für Vordruckmessung 0-60 mbar (für DN 500) 4 7360830
3

Blasenverschluss für Blasen Gr. 1 mit Vordruckmessung

(für Blasendimension Ø80-215)
4 7360555
o.Abb.

Blasenverschluss mit Blasendruckmanometer für Blasen Gr. 1 mit Vordruckmessung

4 7360556
3

Blasenverschluss für Blasen Gr. 2+4+6 mit Vordruckmessung

(für Blasendimension Ø240-500)

4 7360755
o.Abb.

Blasenverschluss mit Blasendruckmanometer für Blasen Gr. 2+4+6 mit Vordruckmessung

4 7360756
4

Kugelhahn 3“

4 7360210
5

Adapter mit 3“ AG x 2 1/2“ I-Gew, mit Ausdrehung für BSG Gr.4

(bei DN 80 bis DN 200)
4 7360216


Adapter mit 3" IG x 3" AG (bei DN 250 bis DN 500)

4 7360215
5 Adapter 3“ AG x 2 1/2“ IG für Blasensetzschelle FRIATEC 4 7360434


Adapter 3“ AG x 2 1/2“ IG für Blasensetzschelle PLASSON

4 7360435


Adapter 3“ AG x 2 1/2“ IG für Blasensetzschelle GF

4 7360436
6 Ms-Blasenpumpe mit Schnellkupplung, zum Aufblasen und Entleeren 4 7781060
7 Schlauch komplett 3 m lang, mit Schnellverschlusskupplung MDS 1 7781040
8 Überbrückungsschlauch 3/4“, 2m, komplett 1 7360239
9 Hakenschlüssel 95-100, mit Zapfen und Sechskantstiftschlüssel 4 mm 1 7370029
9a Hakenschlüssel 120-130, mit Zapfen für Spannmutter am Gerätedom 1 7360411
o.Abb. Ring- Maulschlüssel SW 41 2 7360410
10 Trennmittel (Silikon-Spray) für MDS-Blasen 1 7370790

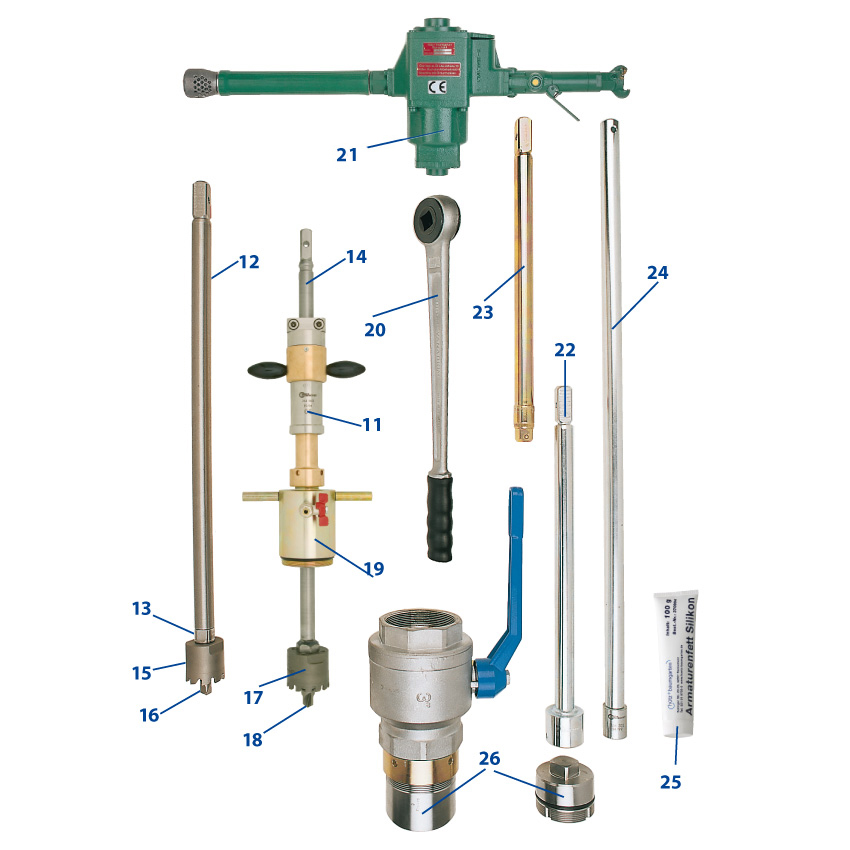

Anbohren und Stopfensetzen

Blasensetzgerät mit Vordruckmessung DN 450
Bild Produkt Artikelnummer
11 Anbohrständer „Perfekt“-3 7260003
12

Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ IG, 700 mm lang

(bei Sperrungen DN 80-200)
7123003
13

Doppelnippel mit Bund, Ww 3/4" AG x G 3/8" AG + M12 IG

(für Sperrungen DN 80-200)

7409820
14

Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ AG x Ww 5/8“ IG, 720 mm lang

(bei Sperrungen DN 250-500)

7142001
15

Lochfräser Ø 50 mm, Rp 3/8“ IG, 50 mm lang

(für Sperrungen DN 80-200), für Stahl-Rohr

7381118


Lochfräser Ø 50 mm, Rp 3/8“ IG, 50 mm lang

(für Sperrungen DN 80-200), für Guß-Rohr

7381018



Lochfräser Ø50 mm, Rp 3/8“ I-Gew., 70 mm lang, bis DN 300er Hauptrohr

(für Sperrungen DN 80-200), für PVC- und PE-Rohr, ohne Zentrierbohrer zu benützen

7295438
16

Zentrierbohrer aus HSS, Ø 14 mm, 60 mm lang mit M 12 AG, 52 mm Nutzlänge

(für Sperrungen DN 80-200)

7328002

17

Lochfräser Ø 71,5 mm, Rp 7/8“ IG, 60 mm lang (für Sperrungen DN 250-500), für Stahl-Rohr

7317423


Lochfräser Ø 71,5 mm, Rp 7/8“ IG, 60 mm lang (für Sperrungen DN 250-500), für Guß-Rohr

7317413
18

Zentrierbohrer aus HSS, Ø 23 mm, Ww 5/8“ AG, 75 mm Nutzlänge, für Bohrungen DN 50 bis DN 100

(für Sperrungen DN 250-500)

7328011
19

Anbohrdom 3“

7360200
20

Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm

7375561
21

Druckluftmotor 20 U/min. (belastet), mit 20 mm Innenvierkant

7237920
22

Stopfenstange 2", für Stopfen mit 24 mm A-VK, 340 mm lang

(für Sperrungen DN 80-200)
7360124


Stopfenstange 2 1/2“, für Stopfen mit 30 mm A-VK, 470 mm lang

(für Sperrungen DN 250-500)

7360131
23

Stopfenstange mit Kugel, für Stopfen mit 19 mm I-VK

(für Sperrungen DN 80-200)
7360225
24 Magnetstange, 800 mm lang, mit Magnet Ø 32 mm 7326301


Magnetstange, 1000 mm lang (für Sperrungen DN 500)

7326302
25 Armaturenfett Silikon,Tube 100g        7370994

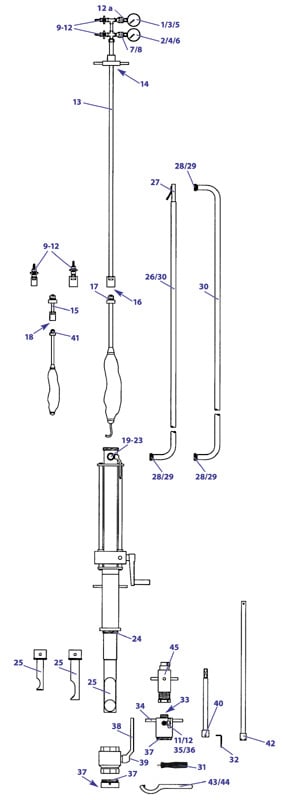

Ersatzteile für Einzelblasensetzgerät Grösse 4

Ersatzteile für Einzelblasensetzgerät,
Bild Produkt Artikelnummer
1  Manometer für Blasendruck, komplett 7370118
2

Manometer

für Vordruckmessung 0 – 1 bar, komplett

7360829
3 Manometer für Blasendruck, lose 7360826
3.1 Scheibe lose zu Manometer Ø 63 mm,
für Blasendruck- und Vordruck-Manometer
7781129
4 Manometer 0 – 1 bar, lose 7781120
5 Manometer Schutzkappe blau Ø 63 mm,
für Anschluss nur hinten

7781118

6 Manometer Schutzkappe rot Ø 63 mm,
für Anschluss unten und hinten

7781009

7 Schnellverschlusskupplung, Vaterteil,
mit Rp 1/4“ IG

7360825

8

Schnellverschlusskupplung, Mutterteil,

mit R 1/4“ AG

7360824

9 Kugelhahn 1/4" AG mit Tülle MDS

7781019

10 Schlauchtülle MDS für Kugelhahn 1/4"

7781020

11 Griff für Kugelhahn 1/4“ 7781016
12 Mutter für Kugelhahn 1/4“ 7781017
12a Winkel 1/4“ I-AG 7370116
13 Blasensetzstange Gr.4 komplett,
für Blasen mit Vordruckmessung
7360413
Bild Produkt Artikelnummer
14 Flachdichtung 88 x 68 x 3 7360418
15 Blasenadapter für Blasen-Gr. 1,
mit Vordruck, für Setzgeräte Gr. 4
7360414
16 Flachdichtung 16 x 8 x 2 7360931
17 O-Ring 30 x 3 bis 80 °C 7360932
18 Flachdichtung 12 x 5,5 x 2 mm 7360827
19 Kugelhahn 1“, komplett 7360440
20 Ms-Reduzier-Stück 1" A-Gew. x 3/4" IG        7360412
21 Ms-Doppelnippel 3/4" x 1" 7370232
22 Handhebel, lose, für Kugelhahn 1“ 7360441
23 Schraube zu Handhebel Blau,
für Kugelhahn 3/4" + 1"
7370505
24 O-Ring 80 x 6 bis 80 °C          7360415
25 Blasensetzschuh Ø 38, lose
(für DN 80 bis DN 100)
7360404
  Blasensetzschuh Ø 48,
lose (für DN 125 bis DN 200)
7360405
  Blasensetzschuh Ø 70,
lose (für DN 250 bis DN 500)
7360406


Blasensetzschuh Ø 55, lose (für DN 200 bis DN 300)

(nicht in Standard-Geräteumfang enthalten)
7360407
26

Entgasungsschlauch 3/4“, komplett

7370136
27 Abfackelrohr mit Haken, f. Schlauch 3/4"      7370238
28 Schlauchschelle 3/4" 7370234
29 Schlauchverschraubung 3/4“ komplett,
mit O-Ring Dichtung
7370237
30 Schlauch 3/4" lose, antistatisch, je Meter 7370236
31 Drehgriff mit Dorn Ø 8 mm 7080994
32 Sechskantstiftschlüssel 4 mm 7370112
33

O-Ring 25 x 4, bis 80 °C

(2 x erforderlich)

7080912

34 Griff, lose         7360107
35 Kugelhahn 1/4" mit Schlauchtülle normal      7781006
36 Schlauchtülle normal für Kugelhahn 1/4"       7781018
37

O-Ring 82 x 4 bis 80 °C

(für 3" Gewinde)

7360906



O-Ring 70 x 4, bis 80 °C

(für 2 1/2" Gewinde)
7360806
38 Handhebel Blau, für Kugelhahn 3“     7360211
39 Schraube zu Handhebel Blau,
für Kugelhahn 3“
7360212
40 Gewindestift M 8 x 8 7360125
41 O-Ring 18,72 x 2,62; bis 80 °Cv 7360832
42 Magnet Ø 32 mm lose, mit M8 IG 7326310
43 Hakenschlüssel 95 - 100, mit Zapfen 7370113
  Hakenschlüssel 120-130,
mit Zapfen für Spannmutter am Gerätedom
7360411


Transport

1

Transportkasten Blasensetzgerät Grösse 4
Bild Produkt Artikelnummer
1 Transportkasten 7360491
  aus Holz, (ohne Inhalt) für
1 Blasensetzgerät Größe 4, Manometer und Schlauch; Maße: 1870 x 360 x 300 mm


2

Tranportkasten für Bohrgerät, Zubehör, Schleuse und div. Teile,
Bild Produkt Artikelnummer
2 Transportkasten 7370992
  aus Stahlblech (ohne Inhalt) für Bohrgerät, Zubehör, Schleuse+div. Teile, Maße: 1080 x 420 x 210 mm (max. Bohrstangenlänge 865 mm)

3

Transportkasten aus Stahlblech für Blasen
Bild Produkt Artikelnummer
3 Transportkasten 7360493
  aus Stahlblech, (ohne Inhalt)
nur für die Blasen; Maße: 1010 x 430 x 505 mm



Download
Bedienungsanleitung (D) Einfachblasensetzgerät DN 80-500 mit Vordruckmessung
BA_7360400_BSG_DN80-500_D.pdf
Adobe Acrobat Dokument 2.7 MB
Download
Bedienungsanleitung/Prüfanweisung Absperrblasen (D)
BA_Prüfanweisung_Absperrblasen_D.pdf
Adobe Acrobat Dokument 545.9 KB
