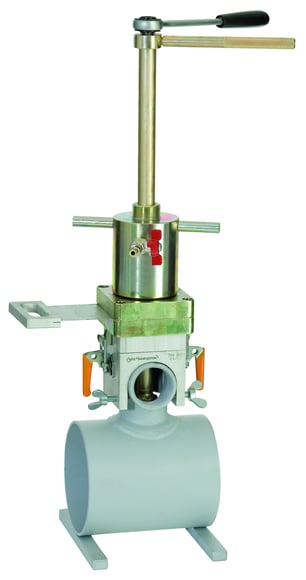

Schleusensperrvorrichtung Hausanschluss-T-Stück
Zum Sperren von Hausanschluss-T-Stücken auf der Hauptleitung, ohne Gasaustritt
Die Schleusensperrvorrichtung dient zum Absperren von Gas-Hausanschluss-T-Stücken DN 25 bis DN 50 (1” bis 2”) auf der Hauptleitung.
Funktionsbeschreibung:
Auf das Hausanschluss-T-Stück wird eine Schleuse, bestehend aus Klemmvorrichtung und Spachtelschieber montiert. Über den Anbohrdom wird der Gewindestopfen gelöst bzw. gesetzt sowie eine Preßkolbenstange oder Absperrstopfen in das Standrohr des T-Stückes oder in die Anbohrung des Hauptrohres eingebracht und somit gesperrt. Hierdurch ist es möglich die Hausanschlussleitung, je nach Sperrvariante auch das T-Stück bzw. die Schelle, für weitere Arbeitsschritte gasfrei zu sperren.
Zusammenstellung
| Bild | Produkt | Artikel Nr |
| 1 | Alu-Klemmkörper kompl., mit Bügelspanner, | |
| für 1" T-Stücke | 7350004 | |
| für 1¼" + 1½" T-Stücke | 7350006 | |
| für 2" T-Stücke | 7350008 | |
| 2 | Alu-Klemmkörper kompl., mit Zylinderkopfschrauben | |
| für 1" T-Stücke | 7350014 | |
| für 1¼" + 1½" T-Stücke | 7350016 | |
| für 2" T-Stücke | 7350018 | |
| 3 | Adapter 2½" IG x 3" AG für 1", 1¼" + 1½" | 7360214 |
| 4 | Spachtelschieber 3", für alle Grössen | 7350103 |
| 5 | Anbohrdom 3", für alle Grössen | 7360200 |
| 6 | Adaper mit Sichtscheibe AG 3", für alle Grössen | 7350024 |
| 7 | Stopfenstange für 1" Stopfen, 18mm A-VK für 1" | 7360118 |
| Stopfenstange für 1" Stopfen, 19mm A-VK für 1¼" | 7360120 | |
| Stopfenstange für 1½" Stopfen, 22mm A-VK für 1½" | 7360123 | |
| Stopfenstange für 2" Stopfen, 24mm A-VK für 2" | 7360124 | |
| Stopfenstange für 2" Stopfen, 28mm A-VK für 2" | 7360128 | |
| Stopfenstange für Stopfen mit anderem A-VK | auf Anfr. | |
| 8 | Presskolbenstange 24 mm | 7350904 |
| Presskolbenstange 28 mm | 7350804 | |
| Presskolbenstange 31 mm | 7350905 | |
| Presskolbenstange 34 mm | 7350805 | |
| Presskolbenstange 37 mm | 7350906 | |
| Presskolbenstange 42 mm | 7350806 | |
| Presskolbenstange 48 mm | 7350908 | |
| Presskolbenstange 53 mm | 7350808 | |
| 9 | Presskolbenstange mit abgestuftem Absperrgummi | |
| BohrungsØ 24 mm | 7350504 | |
| BohrungsØ 31 mm | 7350505 | |
| BohrungsØ 36 mm | 7350506 | |
| BohrungsØ 45 mm | 7350508 | |
| 10 | Absperrstopfen mit Vierkant-Aufnahme | |
| Dm 44 (für SperrØ 44,5 - 50,5 mm) | 7352044 | |
| Dm 50 (für SperrØ 50,5 - 56 mm) | 7352050 | |
| Dm 55 (für SperrØ 55,5 - 61 mm) | 7352055 | |
| 11 | Setzstange für Absperrstopfen mit VK-Aufnahme | 7352100 |
| Setzstange für Absperrstopfen mit 6Kant-Aufnahme | 7354100 | |
| 12 | Knarre 13 mm Vkt. | 7203520 |
| 13 | Knarre für Stopfenstange, für alle Grössen | 7375561 |
| 14 | 2x Drehgriff mit Dorn Ø 8 mm und | 7350029 |
| Sechskantstiftschlüssel 4 mm + 6 mm |

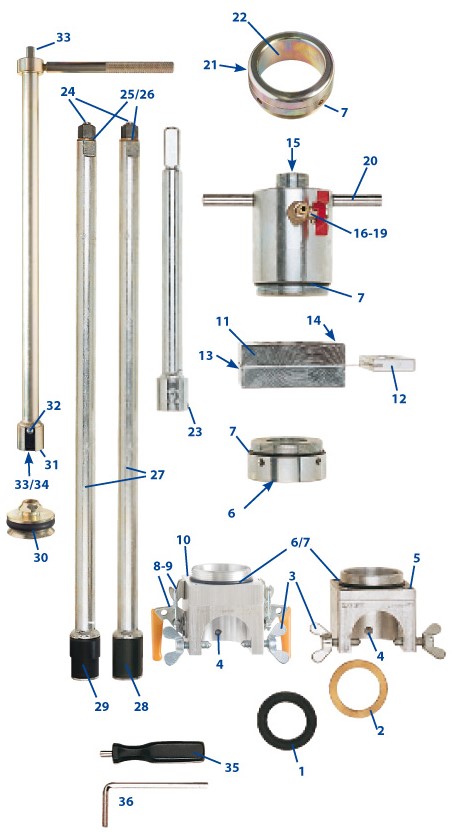

Ersatzteile
| Bild | Produkt | Artikel Nr |
| 1 | Rollring, 33 x 8 mm, für 1" | 7350404 |
| Rollring, 44 x 15 mm, für 1¼" | 7350405 | |
| Rollring, 48 x 13 mm, für 1½" | 7350406 | |
| Rollring, 54 x 10 mm, für 1½" | 7350402 | |
| Rollring, 60 x 13 mm, für 2" | 7350408 | |
| Rollring, 66 x 10 mm, für 2" | 7350403 | |
| 2 | MS-Scheibe für 1¼" | 7350332 |
| 3 | Flügelschraube M 10 x 25, für 1" - 2" | 7080931 |
| 4 | Flügelschraube M 10 x 35, für 1½" - 2" | 7350331 |
| 5 | Zylinderkopfschraube M 8x16 | 7350310 |
| 6 | O-Ring 70 x 4 mm, für 1" - 1½" | 7360806 |
| 7 | O-Ring 82 x 4 mm, für 2" | 7360906 |
| 8 | Bügelspanner | 7350303 |
| 9 | Senkkopfschaube M5 | 7350304 |
| 10 | Zylinderstift Ø 8 | 7350305 |
| 11 | Spachtelschieberkörper 3", lose | 7350703 |
| 12 | Spachtel mit Griff, lose | 7350603 |
| 13 | Rollring, 78 x 8 mm | 7350723 |
| 14 | Zylinderkopfschraube M 8 x 35 | 7350713 |
| 15 | O-Ring 25 x 4 mm | 7080912 |
| 16 | Kugelhahn ¼" AG, mit Schlauchtülle, MDS | 7781019 |
| 17 | Schlauchtülle ¼" MDS, lose | 7781020 |
| 18 | Griff für Kugelhahn ¼" | 7781016 |
| 19 | Mutter für Kugelhahn ¼" | 7781017 |
| 20 | Griff, lose | 7360107 |
| 21 | O-Ring 75x4 mm | 7360807 |
| 22 | Plexiglasscheibe | 7350023 |
| 23 | Gewindestift M 8 x 8 | 7360125 |
| 24 | Zugstange M 10, lose, für 1" + 1¼" | 7350934 |
| Zugstange M 12, lose, für 1½" + 2" | 7350936 | |
| 25 | Hohe Mutter M 10, für 1" + 1¼" | 7350922 |
| Hohe Mutter M 12, für 1½" + 2" | 7350920 | |
| 26 | U-Scheibe 10,5 für 1" + 1¼" | 7350923 |
| U-Scheibe 13 für 1½" + 2" | 7350921 | |
| 27 | Rohr, lose, für 1" + 1¼" | 7350944 |
| Rohr, lose, für 1½" + 2" | 7350946 | |
| 28 | Ersatzgummi, lose, für 1" - Ø 24 mm | 7350914 |
| Ersatzgummi, lose, für 1" - Ø 28 mm | 7350814 | |
| Ersatzgummi, lose, für 1¼" - Ø 31 mm | 7350915 | |
| Ersatzgummi, lose, für 1¼" - Ø 34 mm | 7350815 | |
| Ersatzgummi, lose, für 1½" - Ø 37 mm | 7350916 | |
| Ersatzgummi, lose, für 1½" - Ø 42 mm | 7350816 | |
| Ersatzgummi, lose, für 2" - Ø 48 mm | 7350918 | |
| Ersatzgummi, lose, für 2" - Ø 53 mm | 7350818 | |
| 29 | Ersatzgummi, abgestuft, für Bohr Ø 24 mm | 7350514 |
| Ersatzgummi, abgestuft, für Bohr Ø 31 mm | 7350515 | |
| Ersatzgummi, abgestuft, für Bohr Ø 36 mm | 7350516 | |
| Ersatzgummi, abgestuft, für Bohr Ø 45 mm | 7350518 | |
| 30 | Runddichtung für Absperrstopfen Ø 44 (VK-Aufn.) | 7352344 |
| Runddichtung für Absperrstopfen Ø 50 (VK-Aufn.) | 7352350 | |
| Runddichtung für Absperrstopfen Ø 55 (VK-Aufn.) | 7352355 | |
| 31 | Feder für Stopfen- u. Ventilsetzstange | 7360219 |
| 32 | Linsenkopfschraube M6 | 7352113 |
| 33 | Sicherungsring | 7352114 |
| 34 | O-Ring 15 x 3 mm | 7350954 |
| 35 | Drehgriff mit Dorn Ø 8 mm | 7080994 |
| 36 | Sechskantstiftschlüssel 4 mm | 7370112 |
| Sechskantstiftschlüssel 6 mm | 7350036 |
Bedienungsanleitung Schleusensperrvorrichtung Hausanschluss-T-Stück (DE)
