Sperrvorrichtung Gashaupthahn

Schleusenvorrichtungen zum Stopfenziehen, Presskolbensetzen und Gashaupthahnwechsel, ohne Gasaustritt

Schleusenvorrichtungen zum Stopfenziehen, Presskolbensetzen und Gashaupthahnwechsel, ohne Gasaustritt, Blasensetzgerät

Die Schleusensperrvorrichtung ist bestimmt zum Absperren von Gas-Hauseinführleitungen, über das Reinigungs-T-Stück im Keller. Das für den Anschluss dienende Reinigungs-T-Stück, kann ein Temperguss-Gewinde-T-Stück oder auch ein Stahl-Gewinde-T-Stück sein.



Funktionsbeschreibung:

Auf das Reinigungs-T-Stück der Hauseinführung wird eine Schleuse montiert. Die Schleuse besteht aus Klemmvorrichtung und Spachtelschieber. Über den Anbohrdom wird der Reinigungsstopfen gelöst bzw. gesetzt, sowie ein Presskolben oder die Blasensperrstange in die gasführende Zuleitung eingebracht und somit die Zuleitung gesperrt. Hierdurch ist es möglich den Gashaupthahn oder auch das T-Stück ohne Gasaustritt zu wechseln.

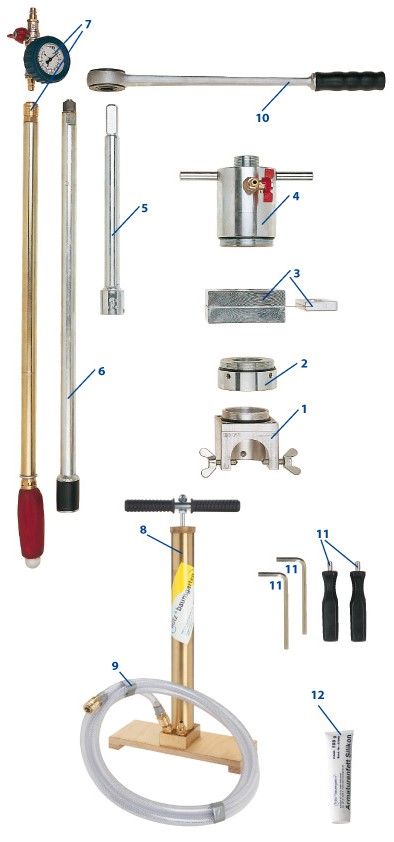

Zusammenstellung

Schleusenvorrichtungen zum Stopfenziehen, Presskolbensetzen und Gashaupthahnwechsel, ohne Gasaustritt
Bild Produkt Artikelnummer
1 Alu-Klemmkörper, komplett
  mit Rollring, für 1" 7350014
  mit Rollring und MS-Scheibe, für 1¼" + 1½" 7350016
  mit Rollring, für 2" 7350018
2 Adapter, 2½" IG x 3" AG, für 1" - 1½" 7360214
3 Spachtelschieber 3", für alle Grössen 7350103
4 Anbohrdom 3", für alle Grössen 7360200
5 Stopfenstange für 1" Stopfen, 18 mm A-VK 7360118
  für 1"
  Stopfenstange für 1¼" Stopfen, 19 mm A-VK 7360120
  für 1¼"
  Stopfenstange für 1½" Stopfen, 22 mm A-VK 7360123
  für 1½"
  Stopfenstange für 2" Stopfen, 24 mm A-VK 7360124
  für 2"
  Stopfenstange für 2" Stopfen, 28 mm A-VK 7360128
  für 2"
  Stopfenstange für Stopfen mit anderem VK auf Anfrage!
6 Presskolbenstange, für 1" 7350904
  Presskolbenstange, für 1¼" 7350905
  Presskolbenstange, für 1½" 7350906
  Presskolbenstange, für 2" 7350908
7 MDS-Blasensperrstange, für 1½" + 2" 7250909
  (bei reduziertem Durchlass)
8 Blasenpumpe mit Schnellkupplung 7781060
9 Schlauch mit Schnellverschlusskupplung, 7781040
  3m, komplett
10 Knarre für Stopfenstange, für alle Grössen 7375561
11 2 x Drehgriff, mit Dorn Ø 8 mm, 7350029
  Sechskantstiftschlüssel 4 mm + 6 mm
12 Armaturenfett Silikon, Tube 100g 7370994

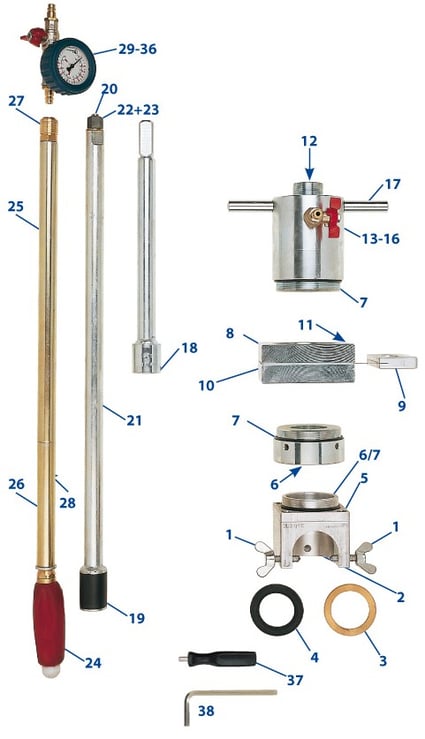

Ersatzteile

Schleusenvorrichtungen zum Stopfenziehen, Presskolbensetzen und Gashaupthahnwechsel, ohne Gasaustritt
Bild Produkt Artikelnummer
1 Flügelschraube M10 x 35, für 1¼" - 2" 7350331
2 Flügelschraube M10 x 25, für 1" - 2" 7080931
3 MS-Scheibe 72,9 x 54 x 2,5, für 1¼" 7350332
4 Rollring 33 x 8 mm, für 1" 7350404
  Rollring 44 x 15 mm, für 1¼" 7350405
  Rollring 48 x 13 mm, für 1½" 7350406
  Rollring 60 x 13 mm, für 2" 7350408
5 Zylinderkopfschraube M8 x 16, für 1" - 2" 7350310
6 O-Ring 70 x 4 mm, für 1" - 1½" 7360806
7 O-Ring 82 x 4 mm 7360906
8 Spachtelschieberkörper 3", lose 7350703
9 Spachtel mit Griff, lose 7350603
10 Rollring 78 x 8 mm (2x erforderlich) 7350723
11 Zylinderkopfschraube M8 x 35 7350713
12 O-Ring 25 x 4 mm 7080912
13 Kugelhahn ¼" AG, mit Schlauchtülle MDS 7781019
14 Schlauchtülle MDS, lose 7781020
15 Griff für Kugelhahn ¼" 7781016
16 Mutter für Kuhelhahn ¼" 7781017
17 Griff, lose 7360107
18 Gewindestift M8 x 8 7360125
19 Ersatzgummi, lose für 1" 7350914
  Ersatzgummi, lose für 1¼" 7350915
  Ersatzgummi, lose für 1½" 7350916
  Ersatzgummi, lose für 2" 7350918
20 Zugstange M10, lose, für 1" + 1¼" 7350934
  Zugstange M12, lose, für 1½" + 2" 7350936
21 Rohr, lose, für 1" + 1¼" 7350944
  Rohr, lose, für 1½" + 2" 7350946
22 Hohe Mutter M10, für 1" + 1¼" 7350922
  Hohe Mutter M12, für 1½" + 2" 7350920
23 U-Scheibe 10,5 für 1" + 1¼" 7350923
  U-Scheibe 13 für 1½" + 2" 7350921
24 MDS-Sperrblase, Ø 35 - 55 mm, lose 7370702
25 Führungsstück, lose 7350950
26 Zwischenstück, lose 7350951
27 Schnellverschlusskupplung Muttert., R¼" AG 7360826
28 O-Ring 15 x 3 mm 7350954
29 Adapter kompl. mit Manometer, zum  7350955
  Befüllen der Blase
30 Manometer für Blasendruck, lose 7360826
31 Manometerschutzkappe, lose 7781118
32 Schnellverschlusskupplung Vaterteil, R¼" AG 7350956
33 T-Stück ¼" 7781013
37 Drehgriff mit Dorn Ø 8 mm 7080994
38 Sechskantstiftschlüssel 4 mm 7370112
  Sechskantstiftschlüssel 6 mm 7350036


Download
Bedienungsanleitung Schleusensperrvorrichtung Gashaupthahn (D)
BA-350-fur-Gashaupthahn (2).pdf
Adobe Acrobat Dokument 1.3 MB

Hausanschluss-Absperrset 3/4” - 2 1/2”

Hausanschluss-Absperrset 3/4” - 2 1/2”, Schleusenvorrichtungen zum Stopfenziehen, Presskolbensetzen und Gashaupthahnwechsel, ohne Gasaustritt

Mit dem Gerät ist es möglich, eine Hauptabsperreinrichtung (HAE) mit oder ohne T-Stück oder eine komplette Hauseinführung ohne Gasausströmung zu wechseln. Der Einsatz macht da Sinn, wenn durch einen Bogen nur mit einer flexiblen Blase gearbeitet werden kann, also eine starre Presskolbenstange nicht zum Einsatz kommen kann.



Funktionsbeschreibung:

Über ein vorhandenes Anschlussgewinde an der geschlossenen Hauptabsperreinrichtung wird die Schleuse direkt oder mittels Gewindeadaption aufgeschraubt. Die vorab in die Schleuse eingezogene HA-Blase wird bis zur gewünschten Sperrposition durch die geöffnete HAE eingeschoben und von aussen mit einer Handpumpe befüllt. An einem Entlüftungsventil der Schleuse kann der dichte Sitz geprüft werden, bevor Schleuse und HAE über den Füllschlauch der platzierten Blase demontiert werden. Die Neumontage erfolgt in umgekehrter Reihenfolge.




Ersatzteile

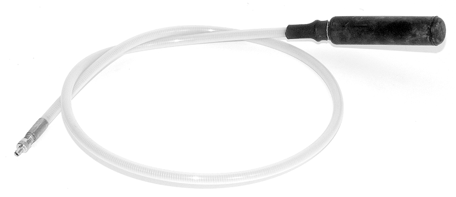

Hausanschluss-Absperrset 3/4” - 2 1/2”, SIAG
Produkt Artikelnummer
HA-Absperrblase ¾" - 1¼", 7353005
mit Autoventil und 1m Schlauch Ø 8 mm
HA-Absperrblase 1½" - 2½", 7353009
mit Autoventil und 1m Schlauch Ø 8 mm


Download
Bedienungsanleitung HA-Absperrset ¾" - 2½" (D)
BA-353-100.pdf
Adobe Acrobat Dokument 212.6 KB
