Schleusensperrvorrichtung Hausanschlussleitungen

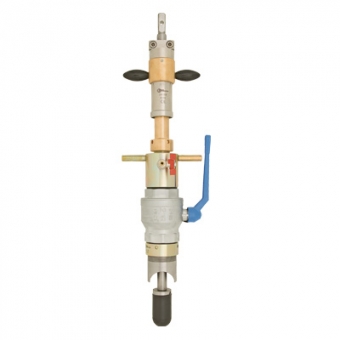

Schleusensperrvorrichtung zum Anbohren und Sperren von Gas-Hausanschlussleitungen 1“ - 2½“ bei max. 4 bar Sperrdruck
Die Schleusensperrvorrichtung dient zum Anbohren und Sperren von Stahl-Gasleitungen DN 25 bis DN 65 (1“ bis 2½“), sowie von PE-Rohrleitungen Øa 63 mm.
Funktionsbeschreibung:
Nach Aufschweissen der systemspezifischen Aufschweissmuffe auf die Stahl-Gasleitung (1“ - 2½“), wird auf das Aussengewinde der Muffe eine Schleuse montiert. Durch diese Schleuse wird unter Gasdruck und ohne Gasaustritt die Rohrleitung angebohrt, die Späne aus der Leitung entfernt und der Gummi-Absperrkolben im Rohr verpresst, um die Leitung vorübergehend zu sperren. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe eingeschraubt und die Schleuse demontiert. Für den Absperrkolben 2½” muss der Anbohrdom 3” (7360 200) zusätzlich mit einem weiteren Adapter 3” IG x 3” AG (7360215) verlängert werden!
PE-Rohrleitungen Øa 63 mm können ebenfalls mittels +GF+ Sperrblasenschelle gesperrt werden. Bei Sperrung eines PE-Rohres Da 63 mm mit +GF+ Sperrblasenschelle wird zusätzlich ein PE-Fräser Ø 50 mm, spanreduziert (Artikel-Nr. 7295525), das zugehörige Ausstossgerät G ⅜" (Artikel-Nr.: 7295600) und die Stopfenstange für Stopfen mit 19 mm I-VK (Artikel-Nr. 7360225) benötigt.

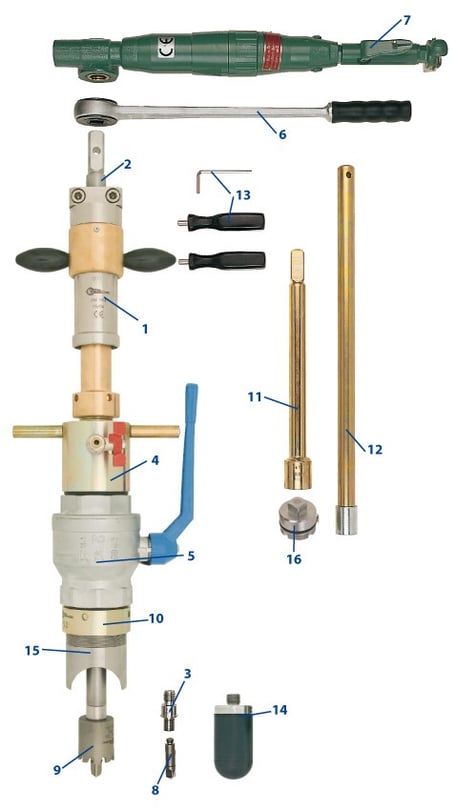

Zusammenstellung
| Bild | Produkt | Artikel Nr |
| 1 | Anbohrständer "Perfekt" - 3 | 7260003 |
| 2 | Bohrstange, | |
| 700 mm lang, Ww ¾" IG für 1" - 2½" | 7123003 | |
| 720 mm lang, | ||
| G ⅞"AG x Ww ⅝" IG für 2½" | 7142001 | |
| 3 | Doppelnippel, | |
| Ww ¾"AG x G ⅜" AG und Ø 6,4 mm Bohrung | ||
| z.Aufnahme d.Zentrierbohrers für 1" + 1¼" | 7409825 | |
| Doppelnippel, | ||
| Ww ¾"AG x G ⅜" AG x M 12 IG für 1½" + 2" | 7409820 | |
| o.Abb. | Gewindezapfen, | |
| Ww ⅝" AG x M 12 IG für 2½" | 7328901 | |
| 4 | Anbohrdom 2½" für 1" - 2" | 7360000 |
| Anbohrdom 3" für 2½" | 7360200 | |
| 5 | Kugelhahn 2½" für 1" - 2" | 7370110 |
| Kugelhahn 3" für 2½" | 7360210 | |
| 6 | Knarre 20 mm I-VK | 7375561 |
| 7 | Druckluftmotor | 7230902 |
| 8 | Zentrierbohrer Ø 6,3 mm für 1" + 1¼" | 7328007 |
| Zentrierbohrer aus HSS, M 12 AG für 1½"+2½" | 7328002 | |
| 9 | Fräser, Rp ⅜" IG | |
| Ø 25 mm, für 1" | 7394314 | |
| Ø 33 mm, für 1¼" | 7381115 | |
| Ø 40 mm, für 1½" | 7381116 | |
| Ø 50 mm, für 2" | 7381118 | |
| Fräser, Rp⅞" IG Ø 65 mm für 2½" | 7317412 | |
| 10 | Adapter 1½" IG x 2½" AG für 1" | 7360018 |
| Adapter 2" IG x 2½" AG für 1¼" + 1½" | 7360020 | |
| Adapter 2½" IG x 2½" AG für 2" | 7360021 | |
| Adapter 3" IG x 3" AG für 2½" | 7360215 | |
| 11 | Stopfenstange, | |
| für 1" Stopfen, 18 mm A-VK für 1" | 7360118 | |
| für 1½" Stopfen, 22 mm A-VK für 1¼" + 1½" | 7360123 | |
| für 2" Stopfen, 24 mm A-VK für 2" | 7360124 | |
| für 2½" Stopfen, 30 mm A-VK für 2½" | 7360131 | |
| 12 | Magnetstange für 1" + 1¼" | 7326303 |
| Magnetstange für 1½" - 2½" | 7326300 | |
| 13 | 2 x Drehgriff mit Dorn Ø 8 mm für 1" - 2½" | 7351029 |
| und Sechskantstiftschlüssel 4 mm | ||
| 14 | Absperrkolben mit ¾" AG für 1" | 7351204 |
| Absperrkolben mit ¾" AG für 1¼" | 7351205 | |
| Absperrkolben mit ¾" AG für 1½" | 7351206 | |
| Absperrkolben mit ¾" AG für 2" | 7351208 | |
| Absperrkolben mit ¾" AG für 2½" | 7351212 | |
| 15 | Aufschweissmuffe ausgedr. f. zyl.Schweisstopf.m | O-Ring |
| 1" IG x 1½" AG für 1" | 7949614 | |
| 1½" IG x 2" AG für 1¼" | 7949615 | |
| 1½" IG x 2" AG für 1½" | 7949616 | |
| 2" IG x 2½" AG für 2" | 7949618 | |
| 2½" IG x 3" AG für 2½" | 7949612 | |
| 16 | Zylindr. Schweissstopfen., m.O-Ring-Abdichtung | |
| G 1", 18 mm A-VK für 1" | 7950014 | |
| G 1½", 22 mm A-VK für 1¼" + 1½" | 7950016 | |
| G 2", 24 mm A-VK für 2" | 7950018 | |
| G 2½", 30 mm A-VK für 2½" | 7950112 |

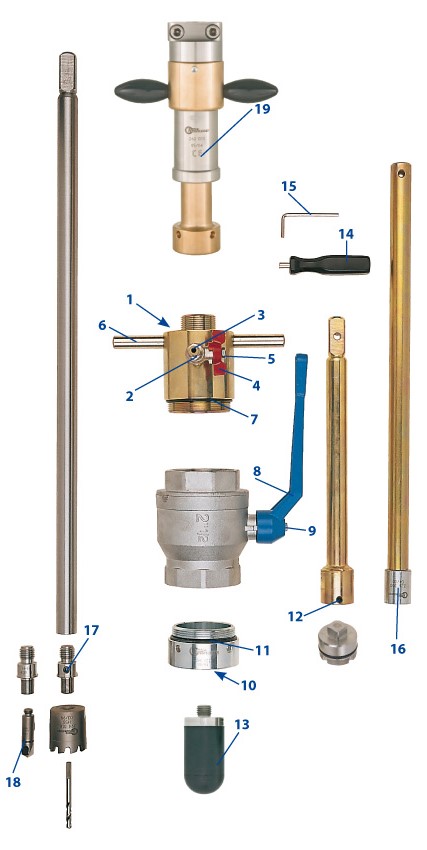

Ersatzteile
| Bild | Produkt | Artikel Nr |
| 1 | O-Ring 25 x 4 mm, bis 80 °C | 7080912 |
| 2 | Kugelhahn ¼" AG, mit Schlauchtülle MDS | 7781019 |
| 3 | Schlauchtülle ¼" MDS, lose | 7781020 |
| 4 | Griff für Kugelhahn ¼" | 7781016 |
| 5 | Mutter für Kugelhahn ¼" | 7781017 |
| 6 | Griff, lose | 7360107 |
| 7 | O-Ring 70 x 4 mm, bis 80°C (für Anbohrdom 2½") | 7360806 |
| O-Ring 82 x 4 mm, bis 80°C (für Anbohrdom 3") | 7360906 | |
| 8 | Handhebel, lose für Kugelhahn 2½" | 7370535 |
| Handhebel, lose für Kugelhahn 3" | 7360211 | |
| 9 | Schraube für Handhebel, lose, | |
| für Kugelhahn 1½" und 2½" | 7370522 | |
| für Kugelhahn 3" | 7360212 | |
| 10 | O-Ring 43 x 3 mm, bis 80°C, für Adapter 7360018 | 7282515 |
| O-Ring 55 x 4 mm, bis 80°C, für Adapter 7360020 | 7360805 | |
| O-Ring 82 x 4 mm, bis 80°C, für Adapter 7360215 | 7360906 | |
| 11 | O-Ring 70 x 4 mm, bis 80°C, für alle Adapter | 7360806 |
| O-Ring 82 x 4 mm, bis 80°C, für Adapter 7360215 | 7360906 | |
| 12 | Gewindestift M8 x 8 | 7360125 |
| 13 | Absperrkolben 1", ¾"AG | 7351204 |
| Absperrkolben 1¼", ¾"AG | 7351205 | |
| Absperrkolben 1½", ¾"AG | 7351206 | |
| Absperrkolben 2", ¾"AG | 7351208 | |
| Absperrkolben 2½", ¾"AG | 7351212 | |
| 14 | Drehgriff mit Dorn Ø 8 mm | 7080994 |
| 15 | Sechskantstiftschlüssel 4 mm | 7370112 |
| 16 | Magnet Ø 25 mm, lose, für 1" + 1¼" | 7326210 |
| Magnet Ø 32 mm, lose, für 1½" + 2½" | 7326310 | |
| 17 | Gewindestift M8 x 8 | 7360135 |
| 18 | Sprengring, lose, zu Zentrierbohrer | 7328814 |
| 19 | Ersatzteile für Anbohrgerät "Perfekt" - 3 |
