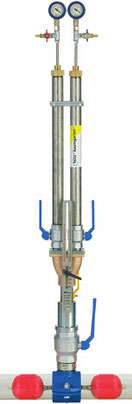

Zweifachblasensetzgerät Typ-VEW DN 80-300
Das Zweifachblasensetzgerät ist bestimmt zum Sperren von Gas-Rohrleitungen der Dimension DN 80 - 300.
- mit Stoffblasen in Rugbyform für Sperrungen DN 80 bis DN 300 bei Sperrdrücken bis 500 mbar (dimensionsabhängig), siehe Tabelle => Blasendrucktabelle für Stoffblasen
-
mit MDS-Blasen DVGW Reg.-Nr.: DG-4521BQ0279 für Sperrungen DN 80 bis DN 250 bei
Sperrdrücken bis 1 bar auch für Fernheiz-Leitungen (Anfrage)
Funktionsbeschreibung:
Nach Verschweissen einer Aufschweissmuffe oder Montage einer Sperrblasenschelle (2 1/2“ AG x 2“ IG) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingebracht und die Blasen durch das Gerät in die Rohrleitung eingeschoben. Die Blasen werden über die Gestänge befüllt. Nach Aufhebung der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

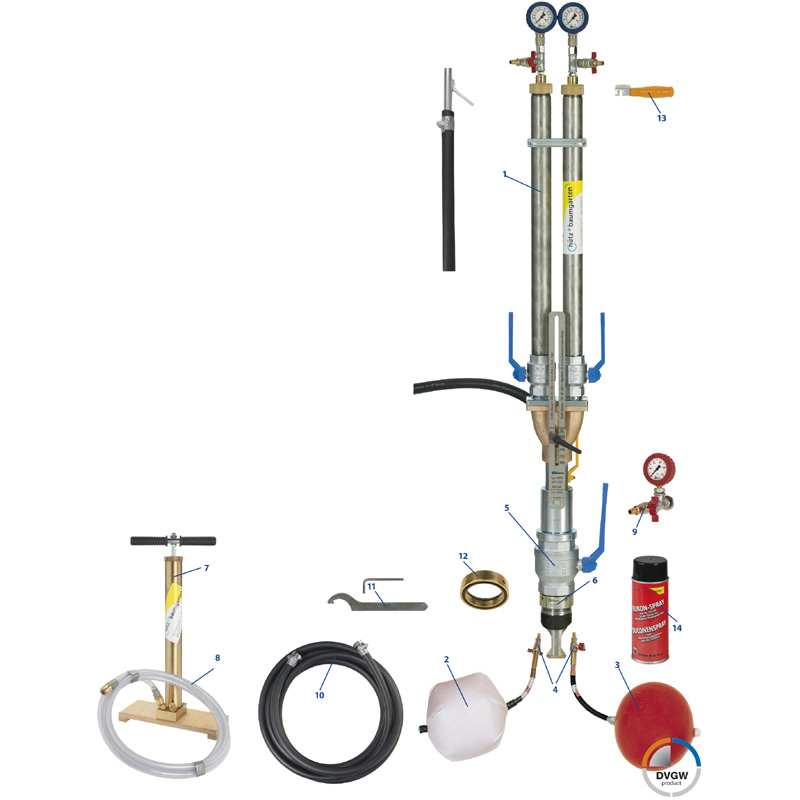

Zubehör
| Bild | Produkt | Benötigte Stückzahl | Artikelnummer |
|
1 |
Zweifachblasensetzgerät VEW komplett inkl. Manometer und Entgasungsschlauch |
2 | 7370000 |
|
2 |
Rugby-Absperrblase DN 300 |
4 (+2 Stück Reserve) | 7370612 |
| 3 | MDS 2 Ø 80 – 120 mm | 4 (+2 Stück Reserve) | 7370704 |
| MDS 3 Ø 120 – 170 mm | 4 (+2 Stück Reserve) | 7370706 | |
| MDS 4 Ø 140 – 215 mm | 4 (+2 Stück Reserve) | 7370708 | |
| MDS 5 Ø 190 – 270 mm | 4 (+2 Stück Reserve) | 7370710 | |
| 4 | Blasenverschluss für VEW-Blasen | 4 | 7370015 |
| Blasenverschluss mit Blasendruckmanometer für VEW-Blasen | 4 | 7370016 | |
| 5 | Kugelhahn 2½" | 2 | 7370110 |
| 6 | Adapter für Aufschweissmuffe/Sperrblasenschelle mit G 2½"AG x Rp 2"IG | 2 | 7360021 |
| 7 | Blasenpumpe zum Befüllen und Vakuumieren | 1 | 7781060 |
| 8 | Befüllschlauch beidseitig mit Schlauchkupplung | 1 | 7781040 |
| 9 | Adapter mit Manometer 0-1 bar zum Befüllen des Blasenzwischenraumes | 1 | 7370240 |
| 10 | Überbrückungsschlauch ¾", 6 m (auch länger möglich) | 1 | 7370239 |
| 11 | Hakenschlüssel 95-100 mm mit Zapfen und Inbusschlüssel 4 mm | 1 | 7370029 |
| 12 | Adapter für FRIATEC-PE-Sperrblasenschelle | 2 | 7360024 |
| 13 | Hilfsgriff für Setzstange | 2 | 7370030 |
| 14 | Trennmittel (Silikonspray) für die Gleitbeschichtung in den Blasensetzgeräten | 1 | 7370790 |
| 15 | Lecksuchspray ohne chemische Zusätze | 1 | 7370780 |
| 16 | Reinigungstücher für MDS-Blasen | 1 | 7370770 |
Anbohren und Stopfensetzen
| Bild | Produkt | Benötigte Stückzahl | Artikelnummer |
|
1 |
Anbohrgerät "Perfekt 3" |
1 | 7260003 |
|
2 |
Bohrstange mit ¾" Ww IG, 580 mm lang |
1 | 7123065 |
|
3 |
Doppelnippel ¾"Ww AG x 3/8" AG x M12 IG | 1 | 7409820 |
| 4 | Fräser für Stahl Ø 56,5 mm | 1 | 7381112 |
| Fräser für Guss Ø 56,5 mm | 1 | 7381113 | |
| Fräser für PE (spanreduziert) Ø 56,5 mm | 1 | 7295528 | |
| o.Abb. | Ausstossgerät für PE-Fräser | 1 | 7295600 |
| 5 | Zentrierbohrer (nur bei Stahl+Guss) | 1 | 7328002 |
| 6 | Anbohrdom 2½" | 1 | 7360000 |
| 7 | Anbohrknarre | 1 | 7375561 |
| 8 | Druckluftmotor | 1 | 7230902 |
| 9 | Stopfenstange für 2" Stopfen, 24 mm Aussenvierkant | 1 | 7360124 |
| 10 | Stopfenstange für 2" Stopfen,19 mm Innenvierkant | 1 | 7360225 |
| 11 | Magnetstange, 800 mm lang | 1 | 7326301 |
| 12 | Armaturenfett | 1 | 7370994 |
| 13 | Aufschweissmuffen + Stopfen > siehe Armaturen | ||
| Aufschweissmuffe G 2½" AG x Rp 2" IG für Einschweissstopfen | 2 | 7949028 | |
| Einschweissstopfen G 2" AG, 24 mm Aussenvierkant | 2 | 7950018 | |
| Einschweissstopfen G 2" AG, 38 mm Aussensechskant | 2 | 7950038 | |
| Aufschweissmuffe G 2½" AG x Rp 2" IG für Messingstopfen | 2 | 7949208 | |
| Stopfen G 2" aus Ms, mit O-Ring, 19 mm Innenvierkant | 2 | 7950418 | |
| Flachkappe G 2½" IG mit Flachdichtung | 2 | 7952102 | |
| Sperrblasenschellen für Guss-/Stahlrohr > siehe Armaturen | 2 |
1720 . . . 7940 . . . |
Ersatzteile für Zweifachblasensetzgerät
| Bild | Produkt | Artikelnummer |
| 1 | Blasendruckmanometer komplett 0-2,6 bar | 7370118 |
| 2 | Blasendruckmanometer lose | 7360826 |
| 3 | Manometerschutzkappe blau | 7781118 |
| 4 | Winkel ¼" IG-AG | 7370116 |
| 5 | Schnellverschlusskupplung R ¼" AG | 7360824 |
| 6 | Stecknippel Rp ¼" IG | 7360825 |
| 7 | T-Stück ¼" | 7781013 |
| 8 | Reduzierstück ¼" AG x 1/8" IG | 7781014 |
| 9 | Kugelhahn ¼" AG inkl. MDS-Tülle | 7781019 |
| 10 | Schlauchtülle MDS lose | 7781020 |
| Bild | Produkt | Artikelnummer |
| 11 | Griff für Kugelhahn ¼" | 7781016 |
| 12 | Mutter/Schraube für Kugelhahn ¼" | 7781017 |
| 13 | Blasensetzstange komplett ohne Manometer | 7370140 |
| 14 | Blasensetzstange lose | 7370143 |
| 15 | Verschraubung komplett inkl. Dichtungen | 7370137 |
| 16 | O-Ring (2 Stück erforderlich) | 7370138 |
| 17 | Flachdichtung | 7360818 |
| 18 | Muffe für Blasenverschraubung | 7370141 |
| 19 | Halteschelle mit Griff | 7370144 |
| 20 | Zylinderkopfschraube M8x40 | 7370145 |
| 21 | Blasenführungsrohr 1½" | 7370120 |
| 22 | Kugelhahn 1½" | 7370121 |
| 23 | Handhebel für Kugelhahn 1½" | 7370521 |
| 24 | Schraube für Handhebel 1½, 2½" | 7370522 |
| 25 | Flanschadapter | 7370122 |
| 26 | Zylinderkopfschraube M8x16 | 7370123 |
| 27 | O-Ring Ø 55x4 mm | 7360805 |
| 28 | Hosenstück mit Blasensetzrohr | 7370125 |
| 29 | Klemmhebel mit M8 IG | 7370124 |
| 30 | Fixierleiste | 7370127 |
| 31 | Sechskantschraube M8x16 | 7370129 |
| 32 | Gewindestift | 7370423 |
| 33 | Unterlegscheibe (2 Stück erforderlich) | 7370424 |
| 34 | Fächerscheibe (2 Stück erforderlich) | 7370426 |
| 35 | Blasensetzdom komplett | 7370330 |
| 36 | Spannmutter zum Blasensetzdom | 7370131 |
| 37 | O-Ring Ø 70x4 mm | 7370806 |
| 38 | Ms-Doppelnippel ¾" | 7370231 |
| 39 | Kugelhahn ¾" | 7370430 |
|
Handhebel gelb inkl. Schraube (ab 2005) Handhebel blau (bis 2005) Schraube für Handhebel blau |
7370434 7370504 7370505 |
|
| 42 | Ms-Doppelnippel ¾" x 1" mit Innenkonus | 7370232 |
| 43 | Edelstahl-Winkel ¾" IG x AG | 7370233 |
| 44 | Schleusenfuss komplett mit Zunge | 7370134 |
| 45 | Senkschraube M5x16 (2 Stück erforderlich) | 7370133 |
| 46 | Entgasungsschlauch ¾" komplett | 7370136 |
| 47 | Abfackelrohr mit Haken | 7370238 |
| 48 | Schlauchschelle ¾" | 7370234 |
| 49 | Schlauchverschraubung ¾" komplett | 7370237 |
| 50 | Entgasungsschlauch ¾ lose (Lfm) | 7370236 |
| 51 | Gelenkzunge lose | 7370132 |
| 52 | Schleusenfuss lose | 7370334 |
Ersatzteile für Zubehör zum Zweifachblasensetzgerät
| Bild | Produkt | Artikelnummer |
| 1 | Hakenschlüssel 95-100 mit Zapfen | 7370113 |
| 2 | Inbusschlüssel 4 mm | 7370112 |
| 3 | O-Ring Ø 25x4 mm (2 Stück erforderlich) | 7080912 |
| 4 | Griff lose | 7360107 |
| 5 | Kugelhahn ¼" kurze Bauform mit MDS-Tülle | 1360030 |
| 6 | Schlauchtülle MDS lose | 7781020 |
| 7 | Griff für Kugelhahn ¼" | Anfrage |
| 8 | Mutter/Schraube für Kugelhahn ¼" | Anfrage |
| Bild | Produkt | Artikelnummer |
| 9 | Handhebel für Kugelhahn 1½" | 7370535 |
| 10 | Schraube für Handhebel 1½, 2½" | 7370522 |
| 11 | Gewindestift M8x8 mm | 7360125 |
| 12 | O-Ring Ø 9,25 x 1,78 mm | 7370142 |
|
13 |
Schlauchverschraubung ¾" mit ½"AG O-Ring Ø 19.18 x 2.46 mm |
7370241 8050055 |
| 14 | T-Stück ½" | 7784903 |
| 15 | Reduzierung ½"AG x ¼"IG | 7784904 |
| 16 | Manometerschutzkappe rot | 7781009 |
| 17 | Manometer 0-1 bar lose | 7781120 |
| 18 | O-Ring Ø 75x4 mm | 7360807 |
| 19 | O-Ring Ø 78x5 mm | 7360808 |
| 20 | O-Ring Ø 70x4 mm | 7360806 |
| 21 | Schlauchschelle ¾" | 7370234 |
| 22 |
Schlauchverschraubung ¾" komplett O-Ring Ø 19.18 x 2.46 mm |
7370237 8050055 |
| 23 | Entgasungsschlauch ¾ lose (Lfm) | 7370236 |
| 24 | Kugelhahn ¼" AG inkl. MDS-Tülle | 7781019 |
| 25 | Schlauchtülle MDS lose | 7781020 |

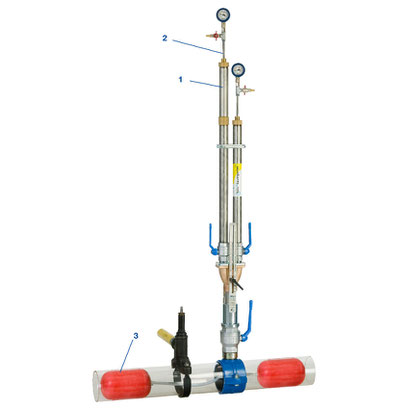

Erweiterung für das Zweifachblasensetzgerät Typ-VEW DN 80-250
| Bild | Produkt | Artikelnummer |
| 1 |
Verlängerungsrohr 1 1/2” aus VA, |
7370820 |
| für Blasenführungsrohr VEW-Gerät | ||
| 2 | Blasensetzstange ohne Manometer, | 7370840 |
| für VEW-Gerät, 300 mm länger als normal | ||
| 3 |
Absperrblase MDS-N2 Ø 80-120, mit längerem Füllschlauch |
7370804 |
|
Absperrblase MDS-N3 Ø 120-170, mit längerem Füllschlauch |
7370806 | |
|
Absperrblase MDS-N4 Ø 140-215, mit längerem Füllschlauch |
7370808 | |
|
Absperrblase MDS-N5 Ø 190-270, mit längerem Füllschlauch |
7370810 |
Transport
1
2
3
| Bild | Produkt | Artikelnummer |
| 1 | Transportkasten | 7370991 |
|
aus Stahlblech (ohne Inhalt) für 2 Blasensetzgeräte Typ VEW Manometer und Schläuche Masse: 1650 x 340 x 270mm |
| Bild | Produkt | Artikelnummer |
| 2 | Transportkasten | 7370992 |
|
aus Stahlblech
Masse: |
| Bild | Produkt | Artikelnummer |
| 3 | Transportkasten | 7370993 |
|
aus Stahlblech, (ohne Inhalt) nur für die Blasen
Masse: |
