Elektrische Überbrückung

Elektrische Überbrückung, Trennen von metallischen Leitungen

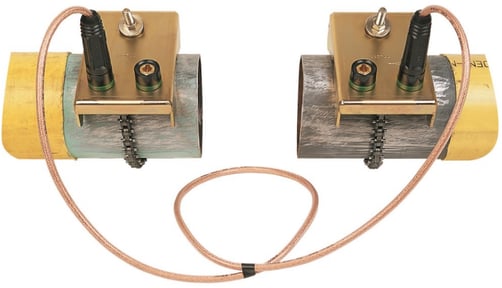

Vor dem Trennen von metallischen Rohrleitungen muss für die Dauer der Arbeiten eine provisorische elektrische Überbrückung hergestellt werden. Das Herstellen einer elektrischen Überbrückung ist zur Vermeidung von elektrischen Berührungsspannungen und damit gefährlichen Körperströmen, sowie von Funkenbildung bei elektrisch leitenden durchgehenden Rohrleitungen zwingend erforderlich! Bei Gasleitungen kann die Funkenbildung eine resultierende Zündgefahr bedeuten.


Überbrückungskabel 2,5 m mit Spannvorrichtung für DN 8-80

Elektrische Überbrückung
Bild Produkt Artikelnummer
3 Überbrückungskabel 2,5 m, 25 mm², Spann- 7774400
  vorrichtung für DN 8-80, Øa13,5 - 89 mm
  Ersatzteile
3.1 Flexband mit 2 Nieten 7774412

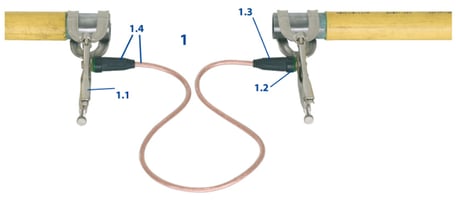

Rohr-Gripzange mit Überbrückungskabel

Elektrische Überbrückung
Bild Produkt Artikelnummer
 1

 Rohr-Gripzange komplett für Rohre bis DN

7774401


80 mit 2 m Kabel 25 mm² (Querschnitt)


  Ersatzteile
1.1

Rohr-Gripzange, lose

7774411
1.2

Steckdose klein, komplett 25 mm², lose

7774415
1.3

Stecker klein, komplett 25 mm², lose

7774416
1.4

Kabel 25 mm² (Querschnitt), 1 m lang, komplett mit 2 Steckern (klein)

7774417

Kabel 25 mm² (Querschnitt), 2 m lang, komplett mit 2 Steckern (klein)

7774427

Kabel 25 mm² (Querschnitt), 3 m lang, komplett mit 2 Steckern (klein)

7774437

Kabel 25 mm² (Querschnitt), 5 m lang, komplett mit 2 Steckern (klein)

7774457

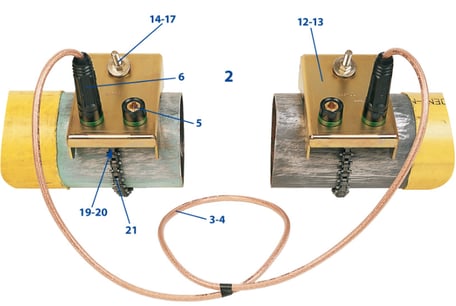

Spannböcke mit Überbrückungskabel für Rohre bis DN 125 / DN 400

Elektrische Überbrückung
Elektrische Überbrückung
Bild Produkt Artikelnummer
 1 2 Spannböcke komplett für Rohre bis DN 125 7774101
  inkl. 2 m Kabel 25 mm²
2 2 Spannböcke komplett für Rohre bis DN 400 7774001
  inkl. 5 m Kabel 25 mm²

Einzelteile, Ersatzteile

3

Kabel komplett 25 mm² - 2 m lang,

mit 2 Steckern gross

7774217

Kabel komplett 25 mm² - 3 m lang,

mit 2 Steckern gross

7774317

Kabel komplett 25 mm² - 5 m lang,

mit 2 Steckern gross

7774517

Kabel komplett 25 mm² - 10 m lang,

mit 2 Steckern gross

7774917

Kabel komplett 50 mm² - 20 m lang,

mit 2 Steckern gross

7774927

EINZELTEILE, ERSATZTEILE

Bild Produkt Artikelnummer
4

Kabel 25 mm², lose per Lfm bis 10 m

Kabel 50 mm², lose per Lfm bis 20 m

7774017

7774027

5

Steckdose für 25 mm² und 50 mm², lose

7774015


für Spannbock gross


6

Stecker groß, lose für 25 mm²

Stecker groß, lose für 50 mm²

7774016

7774026

7

Steckdose für 25 mm² und 50 mm², lose

7774112


für Spannbock klein


8

1 Spannbock komplett mit Steckdose und

7774111


Kette für Rohre bis DN 125


9

Spannbock mit Handrad, lose

7774110
10

Handgriff mit Gewindebolzen, lose

7774113
11

Verlängerungskette, 530 mm lang

7747050
12

1 Spannbock komplett mit 2 Steckdosen und Kette 774 002 für Rohre bis DN 400

7774002
1 Spannbock komplett mit 3 Steckdosen und Kette 774 002 für Rohre bis DN 400  7774003
13

Prisma, lose für 2 Steckdosen

7774011
Prisma, lose für 3 Steckdosen 7774021
14

Hakenschraube mit Kugelscheibe + Mutter

7774014
15

Hakenschraube, lose

7774114
16

Kugelscheibe, lose

7774214
17

Mutter M 12

7774115
18

Sechskantschraube M6 x 30

7774013
19

Sechskantschraube M6 x 20

7774010
20

Mutter M6

7296001
21

Kette 1400 mm lang

7774012
o.Abb. Kettenbolzen, lose, zur Verlängerung 7774009


Download
Bedienungsanleitung Überbrückungskabel 2,5 m - DN 8-80 (D)
BA-774-400.pdf
Adobe Acrobat Dokument 599.0 KB
Download
Bedienungsanleitung Spannböcke mit Überbrückungskabel bis DN 125 (D)
BA-774-101.pdf
Adobe Acrobat Dokument 890.1 KB
Download
Bedienungsanleitung Spannböcke mit Überbrückungskabel bis DN 400 (D)
BA-774-001.pdf
Adobe Acrobat Dokument 807.1 KB
