Quetschvorrichtungen/Rückformer

Quetschvorrichtungen für PE-Rohr

PE-Rohr Quetschen







Ein unentbehrliches Werkzeug bei Montage- und Reparaturarbeiten sowie Havarien an PE-Leitungen. Solide Schweisskonstruktion. Pressvorgang mittels Handspindel oder Hydraulikpumpe.



ACHTUNG! Beim PE-Rohr-Quetschen und auch beim Rückformen sollte man langsam verformen, damit das PE-Molekül nicht reisst, sondern sich nur reckt!


Quetschvorrichtung, Rückformer
Bild Produkt Artikelnummer

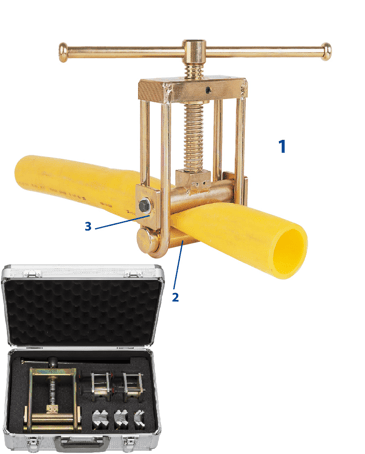

 1 PE-Rohr Quetschvorrichtung Øa 32 - 63 mm 7800050


PE-Rohr Quetschvorrichtung Øa 32 - 63 mm komplett mit Rohr-Rückformer im Koffer

7800001

2

Untere Rolle zu Q 63

7800051
3

Abstandshalter zum Einstellen der

7800052


Wandstärke





Alu-Koffer mit Schaumeinsatz,

7800090


Masse: 385 x 300 x 150 mm




PE-Rückformer, Quetschen
Bild Produkt Artikelnummer

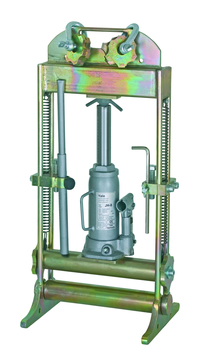

1 PE-Rohr Quetschvorrichtung Q110 mit 2  7800100
  Abstandshaltern für SDR 11, SDR 17 und SDR 17,6 für PE-Rohr Ø 40 - 110 mm
  Ersatzteile
2 1 Paar Abstandshalter SDR 11, lose 7800105
1 Paar Abstandshalter SDR 17,6, lose  7800106
1 Paar Abstandshalter SDR 17, lose 7800107
3 Hydraulik 6 t, einbaufertig zu Q 110 7800108


Produkt


1

PE-Rohr Quetschvorrichtung Q 160 mit 2

7800150


Abstandshaltern für SDR 11, SDR 17 und SDR 17,6 für PE-Rohr Øa 75 - 160 mm



2

1 Paar Abstandshalter SDR 11, lose

7800155

1 Paar Abstandshalter SDR 17,6, lose

7800156
1 Paar Abstandshalter SDR 17, lose 7800157
3 Hydraulik 8 t, einbaufertig zu Q 160 7800158
  Produkt

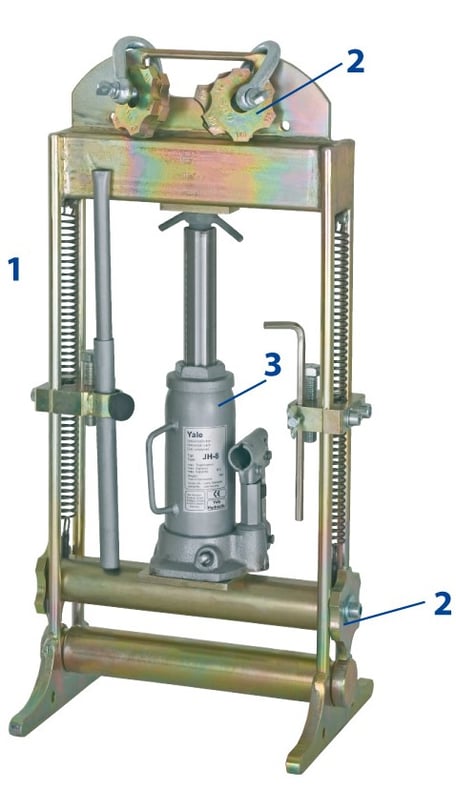

1 PE-Rohr Quetschvorrichtung Q 225 mit 2  7800200
  Abstandshaltern für SDR 11, SDR 17 und SDR 17,6 für PE-Rohr Øa 125 - 225 mm
  Ersatzteile
2 1 Paar Abstandshalter SDR 11, lose 7800205
1 Paar Abstandshalter SDR 17,6, lose          7800206
1 Paar Abstandshalter SDR 17, lose 7800207
3 Hydraulik 12 t, einbaufertig zu Q 225 7800208


Download
Bedienungsanleitung PE-Rohr Quetschvorrichtung mit Rückformer bis Øa 63 mm (DE)
BA-800-050.pdf
Adobe Acrobat Dokument 1.9 MB
Download
Bedienungsanleitung PE-Rohr Quetschvorrichtung Typ Q110, Q160, Q225 bis Øa 225 mm (DE)
BA-800-100-200.pdf
Adobe Acrobat Dokument 1.0 MB

Rückformer

PE-Rohr Quetschen Rückformer







ACHTUNG! Beim PE-Rohr-Quetschen und auch beim Rückformen sollte man langsam verformen, damit das PE-Molekül nicht reisst, sondern sich nur reckt!


Bild Produkt                                                                                Artikelnummer
4 PE-Rohr Rückformergrundschalen R 63 für Øa 63 mm 7801050
5 Einsatzbacken R 63 für Øa 32 mm 7801055
Einsatzbacken R 63 für Øa 40 mm 7801056
Einsatzbacken R 63 für Øa 50 mm 7801058

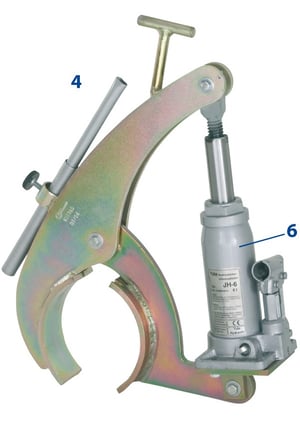

4 PE-Rohr Rückformer bis Øa 110 mm 7801110
5 Einsatzbacken R 110 für Øa 32 mm 7801115
Einsatzbacken R 110 für Øa 40 mm 7801116
Einsatzbacken R 110 für Øa 50 mm 7801118
Einsatzbacken R 110 für Øa 63 mm 7801119
Einsatzbacken R 110 für Øa 75 mm 7801120
Einsatzbacken R 110 für Øa 90 mm 7801121
4 PE-Rohr Rückformer bis Øa 160 mm 7801160
5 Einsatzbacken R 160 für Øa 63 mm 7801163
Einsatzbacken R 160 für Øa 75 mm 7801164
Einsatzbacken R 160 für Øa 90 mm 7801165
Einsatzbacken R 160 für Øa 110 mm 7801166
Einsatzbacken R 160 für Øa 125 mm 7801167
Einsatzbacken R 160 für Øa 140 mm 7801168
4 PE-Rohr Rückformer bis Øa 225 mm 7801225
5 Einsatzbacken R 225 für Øa 125 mm 7801226
Einsatzbacken R 225 für Øa 160 mm 7801227
Einsatzbacken R 225 für Øa 180 mm 7801228
Einsatzbacken R 225 für Øa 200 mm 7801229

Ersatzteile

PE-Rückformer, Quetschen
Bild Produkt Artikelnummer
Hydraulikeinheit für R 110, komplett 7801130
Hydraulikeinheit für R 160, komplett 7801170
Hydraulikeinheit für R 225, komplett 7801240


Download
Bedienungsanleitung PE-Rohr Quetschvorrichtung mit Rückformer bis Øa 63 mm (DE)
BA-800-050.pdf
Adobe Acrobat Dokument 1.9 MB
Download
Bedienungsanleitung PE-Rohr Rückformer bis Øa 225 mm (DE)
BA-801-110-225.pdf
Adobe Acrobat Dokument 759.8 KB

Quetschvorrichtung für Stahlrohre bis DN 80

Quetschvorrichtung, Rückformer
Quetschvorrichtung, Rückformer
Quetsch
Bild Produkt Artikelnummer
 1-3

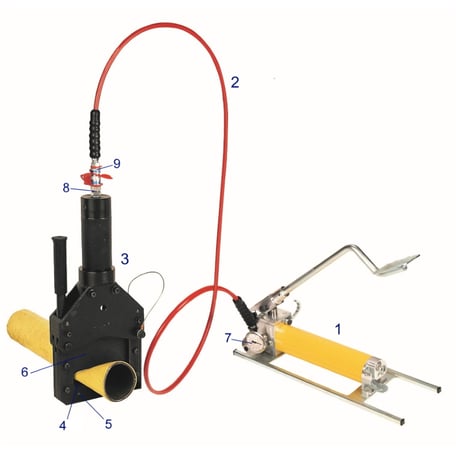

Hydraulische Quetschvorrichtung, komplett mit Pumpe, für Stahlrohr bis DN 80

7800003
1

Hydraulische Doppelkolbenfußpumpe,

7800005


max. Betriebsdruck: 850 bar

Masse: 640 x 220 x 200 mm

Fördermenge: 14,7 / 1,8 cm³ Überstromventil: Abschaltung bei max. Betriebsdruck von 850 bar

incl. Schlauch: Hochdruckschlauch - 3 m


2

Hochdruckschlauch 1000 bar, 3 m lang,

7800006


lose mit Knickschutz durch Spiralfeder, leckfreie Schnellkupplung und Nippel mit Schutzkappe


3

Presskopf Typ GRP 170/90, max. Betriebs-

7800007


druck: 850 bar, max. Rohr-Øa: 95 mm, Druckkraft: 17 t, Masse: 600 x 220 mm


4

Ersatzstempel feststehend

7800008
5

Zylinderstift Ø 10 x 36 mm

7800009
6

Ersatzstempel beweglich

7800010
7

Manometer 0-1000 bar, Glyzerin gefüllt

7800011
8

Vaterteil-Schnellkupplung, für Presskopf,

7800012


inkl. USIT-Ring


9

Mutterteil-Schnellkupplung, zu

7800013


Hochdruckschlauch 7800006


o.Abb.

Hydrauliköl 1000 ml (Gesamtfüllung der

7800015


Pumpe 1000 ml)


10

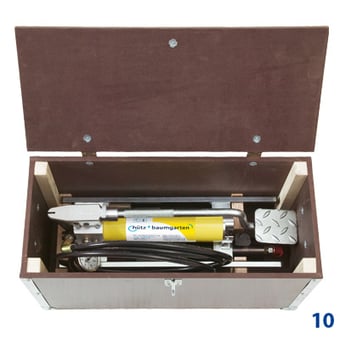

Transportkasten aus Holz (ohne Inhalt), für komplette Presseinheit, inkl. Schlauch und Pumpe, Masse: 700 x 320 x 370 mm

7800990

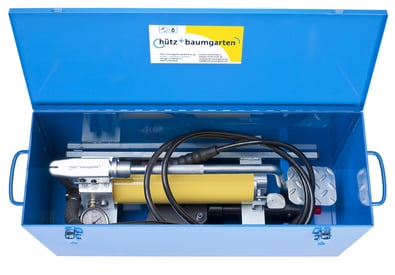

Stahlblechkasten (ohne Inhalt), für kom-plette Presseinheit, inkl. Schlauch und Pumpe, Masse: 730 x 250 x 335 mm

7800991


Download
Bedienungsanleitung Hydraulische Quetschvorrichtung für Stahlrohre (DE)
BA-800-003.pdf
Adobe Acrobat Dokument 5.2 MB
Download
Checkliste für Hydraulische Quetschvorrichtung für Stahlrohre (DE)
Checkliste-Formular-800-003.pdf
Adobe Acrobat Dokument 237.1 KB
